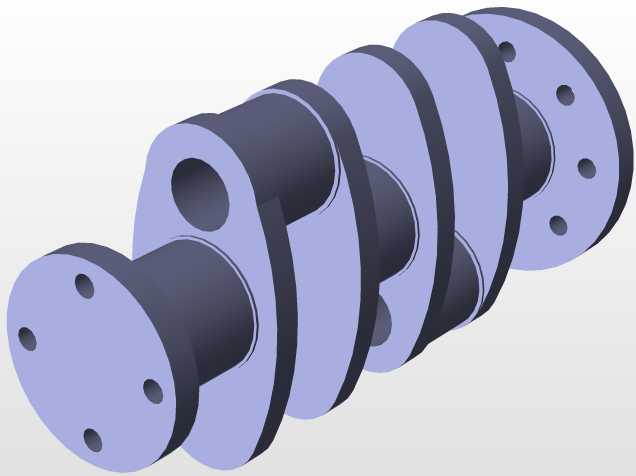

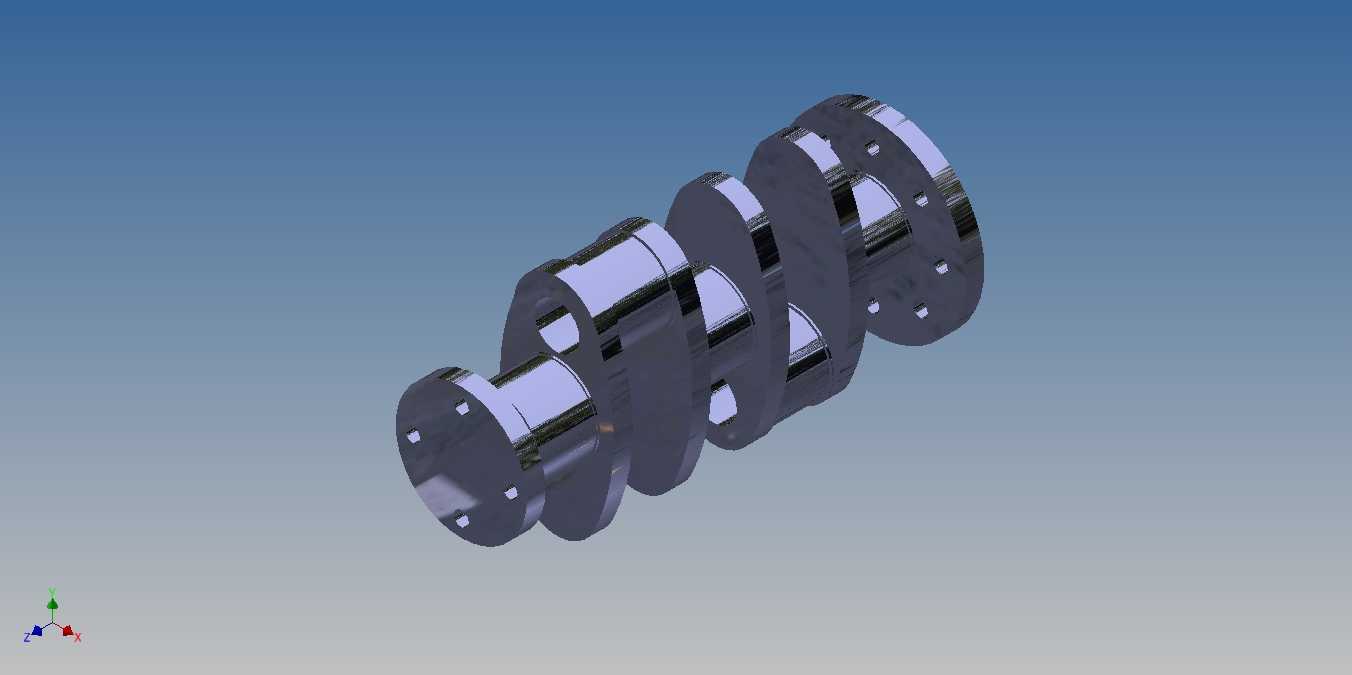

多拐法兰连接式曲轴结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:262253
  • 多拐法兰连接式曲轴结构设计
  • 多拐法兰连接式曲轴结构设计

在往复式动力机械的传动链路中,曲轴是承接活塞往复运动、将其转化为旋转扭矩输出的核心承载部件,这套结构的设计合理性直接决定整套动力单元的运行寿命与振动控制水平。从实际应用场景来看,这类多拐曲轴可适配中小排量内燃机、往复式压缩机、高压柱塞泵等需要将直线往复动作转换为回转输出的设备,在通用动力、工业泵组、小型工程机械动力单元中都有广泛的适配空间。

设计过程中首先要平衡的是曲柄销与主轴颈的重叠度,重叠系数越高,曲轴的整体抗弯抗扭刚度越强,但同时要兼顾连杆大头的装拆空间,不能为了追求刚度一味加大轴颈直径导致连杆组件无法装配。这套结构采用两端法兰式连接结构,输入端法兰可直接对接飞轮或者动力输入联轴节,输出端法兰可匹配皮带轮、齿轮等传动件,法兰端面上的定位销孔与螺栓孔采用均布设计,保证连接时的动平衡精度,避免高速运转时出现偏心振动。

从结构特性来看,各曲拐的夹角布置严格遵循动平衡设计原则,对应多缸机型的做功间隔角,保证运转过程中各缸往复惯性力与旋转惯性力能够尽可能相互抵消,减少整机的振动载荷。曲柄臂采用椭圆形过渡截面,而非简单的矩形结构,在轴颈与曲柄臂的连接位置做了大圆角过渡处理,避免应力集中导致的疲劳断裂——这也是曲轴失效最常见的诱因,很多工况下曲轴断裂都不是因为静载荷不足,而是交变载荷下圆角位置的应力集中引发的疲劳裂纹扩展。

安装边界上,主轴颈的同轴度公差需要严格控制在0.02mm以内,各曲柄销相对于主轴颈的平行度公差不超过0.03mm/100mm,轴向定位台阶的尺寸要匹配机体上的止推轴承片厚度,预留0.1-0.2mm的轴向窜动间隙,避免热胀冷缩导致轴系卡滞。油道设计采用斜向贯通式结构,从主轴颈表面的油孔直接连通到对应曲柄销的摩擦面,保证压力润滑油能够持续输送到连杆轴承的摩擦副之间,避免干磨烧瓦。

在建模过程中,所有轴颈的表面粗糙度要求都按照滑动轴承适配的等级设置,配合面的尺寸公差严格按照基孔制过渡配合选取,非配合面做倒角去毛刺处理,避免装配时刮伤密封件或者轴承衬套。曲拐的配重结构与曲柄臂做一体化设计,不需要额外加装配重块,减少装配环节的平衡校准工作量,同时也避免高速运转时配重块脱落的风险。
