工业UPS系统用桥式整流器铝制散热结构

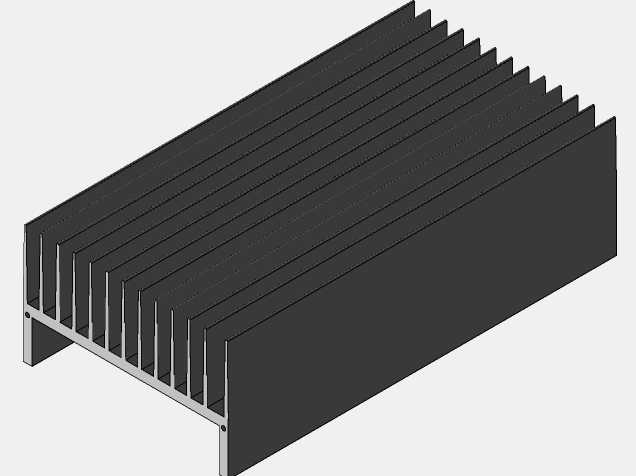

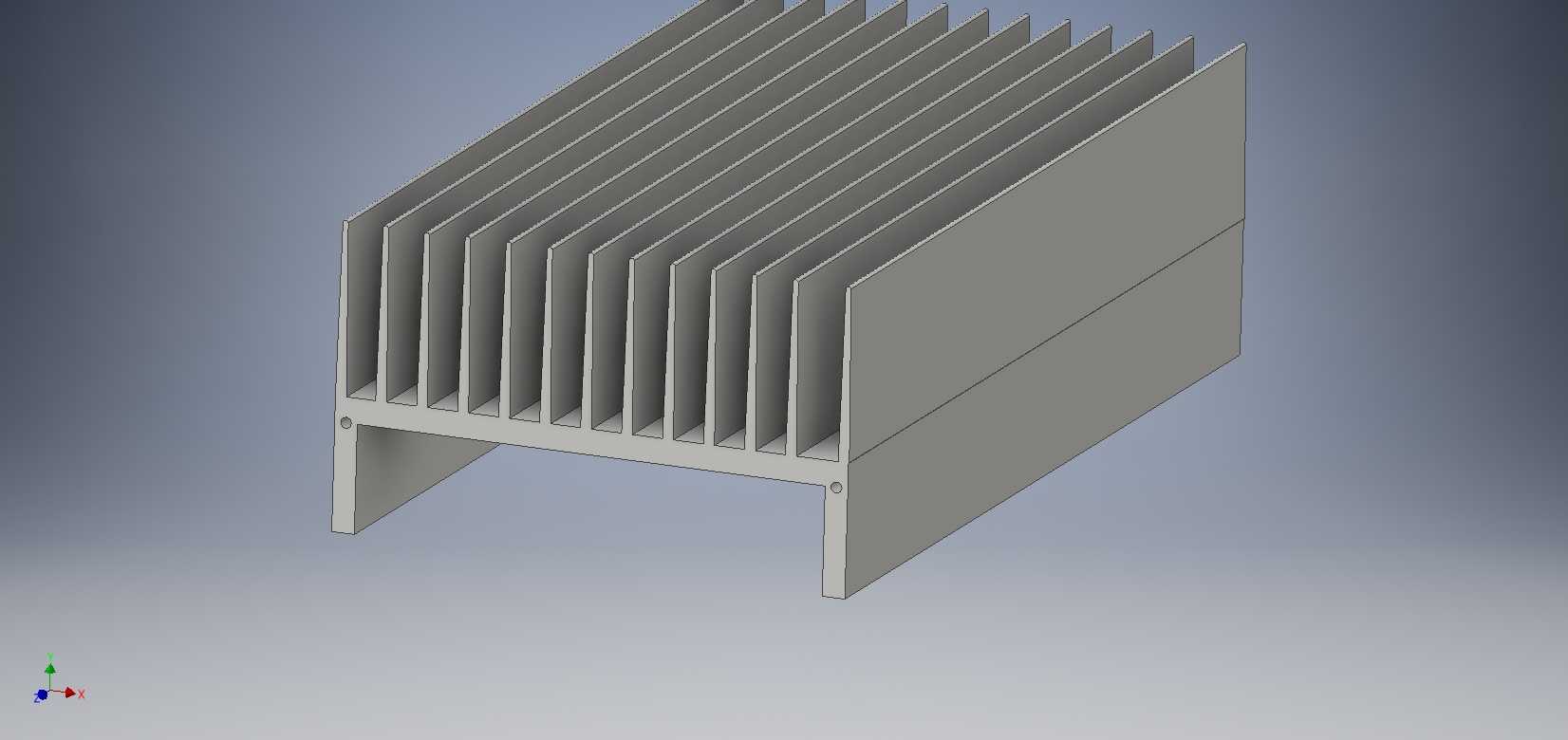

这款散热结构主要适配工业场景下3kVA在线式UPS系统的AC-DC桥式整流模块，解决整流功率器件工作过程中的热累积问题，保障功率转换环节长期稳定运行。在工业供电保障场景中，UPS内置的桥式整流器承担交流转直流的核心功率转换功能，大电流工况下整流桥的PN结会持续产生热量，若热量无法及时导出，会导致器件结温超标，触发过温保护甚至造成功率器件击穿，直接影响后端负载的供电连续性，这类散热结构就是为匹配该类功率器件的热耗散需求设计的。从结构设计来看，主体采用挤压铝型材一次成型工艺，基材选用6063铝合金兼顾导热性能与结构强度，上部密集排布等间距平行直翅片，翅片厚度与间距经过热仿真优化，在自然对流工况下能最大化拓展散热面积，同时避免翅片过密导致的风道阻力过大问题，翅片与底部基板为一体结构，不存在接触热阻，能快速将基板上安装的整流器件热量传导至整个翅片区域。结构下部设置两个对称的L型安装支脚，支脚上预留安装固定孔位，安装时可直接通过紧固件将整个散热结构固定在UPS内部的安装钣金上，支脚的高度预留了整流器件的安装空间，同时让散热结构底部与安装面之间留出空隙，引导冷空气从底部进入翅片间隙形成自然对流风道，提升散热效率。设计过程中首先根据整流桥的额定工作电流、导通压降计算出持续工作热耗，结合工业现场最高40℃的环境温度要求，核算所需的总散热面积，再匹配铝型材挤压的工艺限制确定翅片数量、厚度与高度，同时兼顾UPS内部的安装空间边界，控制整体外形尺寸不会超出设备内部的预留安装位，支脚的位置与孔位尺寸完全对应整流模块的安装点位，确保整流器件的发热面能与散热基板完全贴合，安装时只需在接触面涂覆薄层导热硅脂即可降低界面热阻。这类散热结构没有额外的主动散热部件，依靠自然对流完成热交换，不存在风扇磨损、积灰失效的问题，适配工业场景下长期免维护的使用需求，结构本身无复杂拼接部件，批量生产时一致性好，成本可控，除了UPS整流模块外，也可适配同热耗等级的其他工业功率电子器件的散热需求，安装边界的通用性较强，可根据不同器件的安装位置调整支脚孔位的相对距离，无需大幅改动主体翅片结构即可快速适配不同的应用场景。
