弯臂式带座连接支撑构件仿真分析

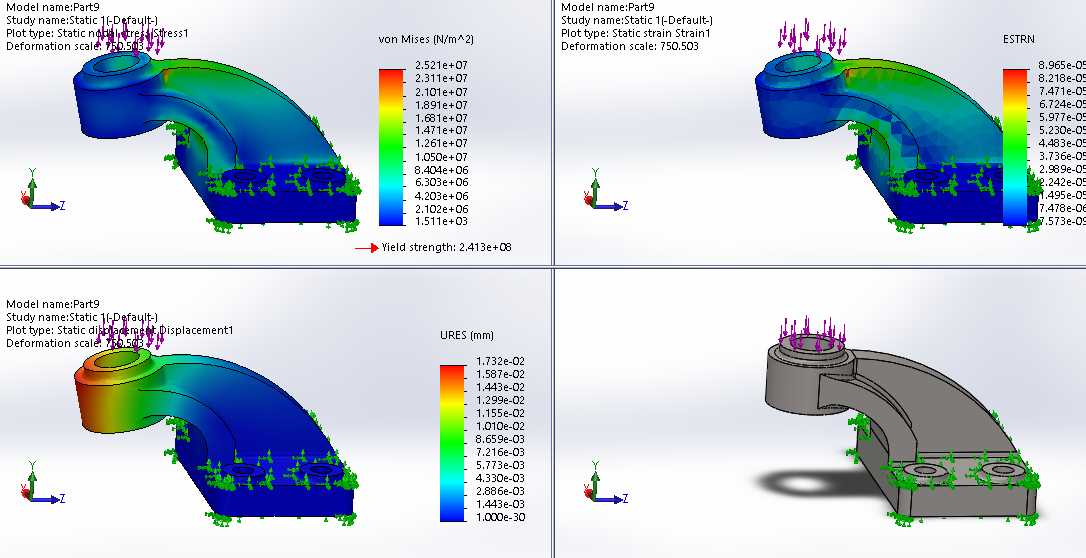

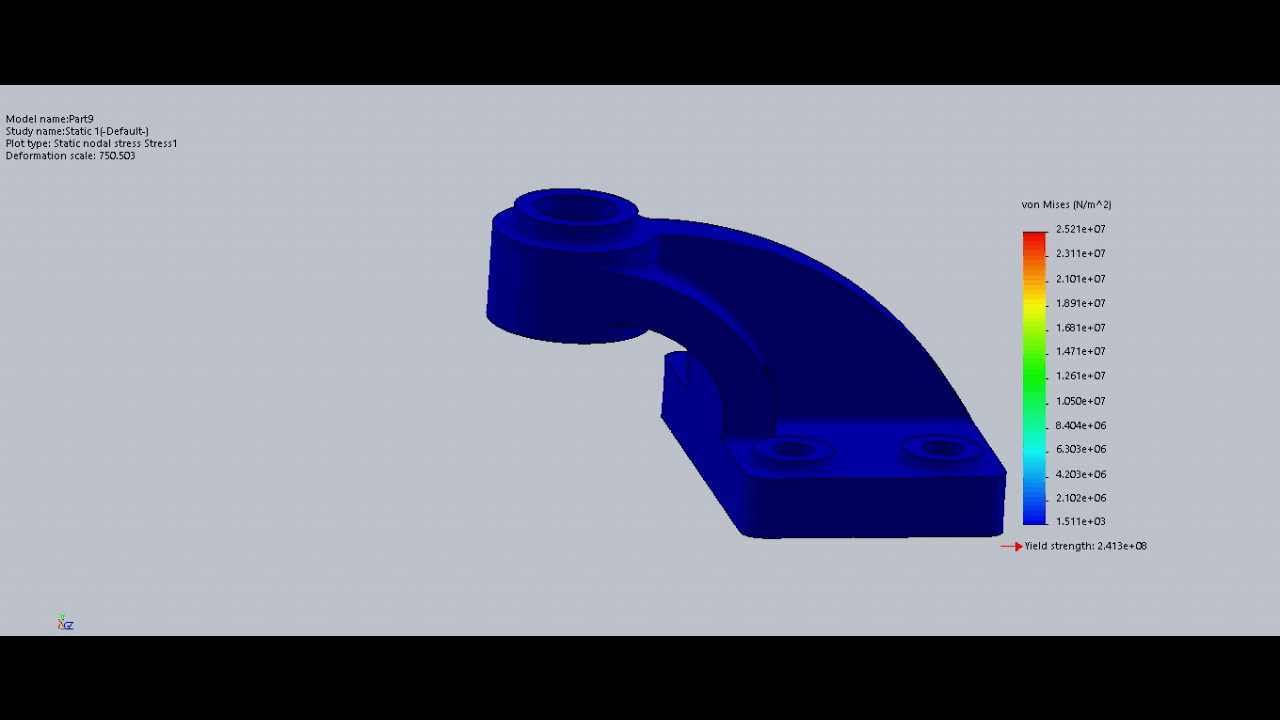

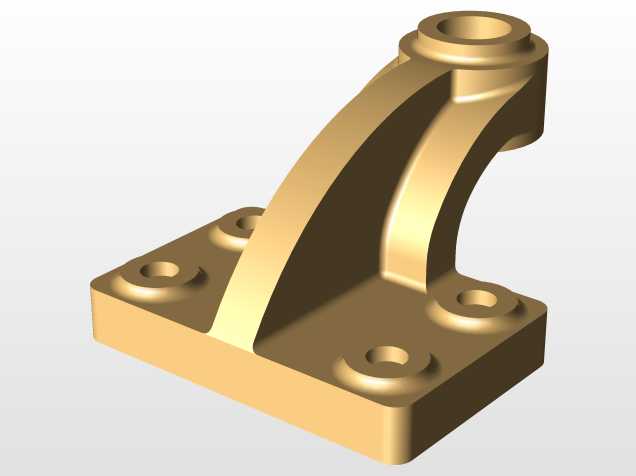

这款弯臂式带座连接支撑构件，多用于轻工输送线的侧边导向机构、小型自动化设备的执行件安装支座场景，实际工况下需要承担端部安装部件的垂向载荷与横向摆动扭矩，因此在结构设计阶段就同步开展了静力学仿真校核，避免后期装机出现应力集中导致的断裂变形问题。从结构布局来看，构件底部为矩形安装法兰座，座面预留两个沉头安装孔，安装时可通过内六角螺栓直接固定在设备型材基准面上，沉孔设计能够保证螺栓头不突出安装面，避免与周边运动部件产生干涉，安装座的厚度经过载荷校核，在承担端部最大额定载荷时，座面的最大变形量控制在0.02mm以内，能够满足多数精密装配场景的安装精度要求。弯臂部分采用大圆弧过渡的变截面设计，从安装座位置向端部轴套位置平滑过渡，没有直角突变结构，从根源上降低了应力集中系数，仿真云图中可以看到整体应力分布较为均匀，最大应力出现在弯臂内侧圆弧过渡区域，数值远低于常用结构钢的屈服强度，安全系数预留充足，能够应对工况下的瞬时冲击载荷。端部为带通孔的圆柱轴套结构，内孔可穿装导向轴或者铰接销轴，轴套的壁厚经过优化，在保证径向承载能力的前提下，尽可能缩减了整体重量，降低了构件自身对安装基准的载荷负担。设计过程中没有采用冗余的加强筋结构，而是通过弯臂自身的曲面构型来提升整体抗弯刚度，既减少了材料用量，也避免了加强筋根部容易出现的铸造或者注塑缺陷，不管是采用金属机加工、铸造成型还是工程塑料注塑工艺，都具备较好的工艺可行性。安装边界方面，底部安装孔的中心距、端部轴套的中心高都按照通用工业型材的安装模数做了适配，能够直接替换现有同类型安装支座，不需要额外修改设备的基准安装面，适配性较强。从仿真结果来看，构件在额定载荷下的应力梯度变化平缓，没有出现局部应力陡增的区域，端部轴套的径向变形量也满足铰接转动的间隙要求，不会出现销轴卡滞的问题。
