双绕组框架铁芯扼流圈三维结构设计

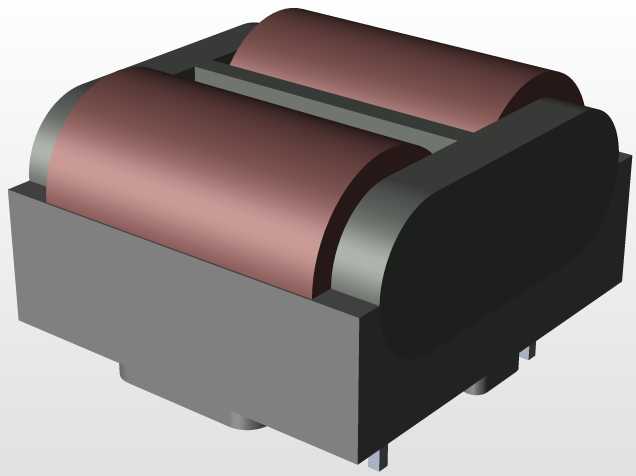

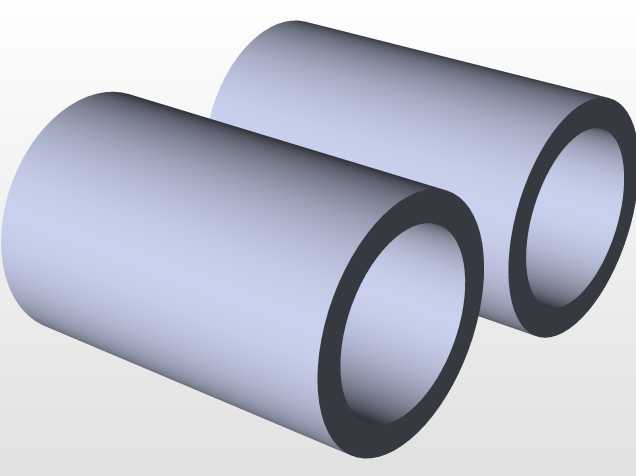

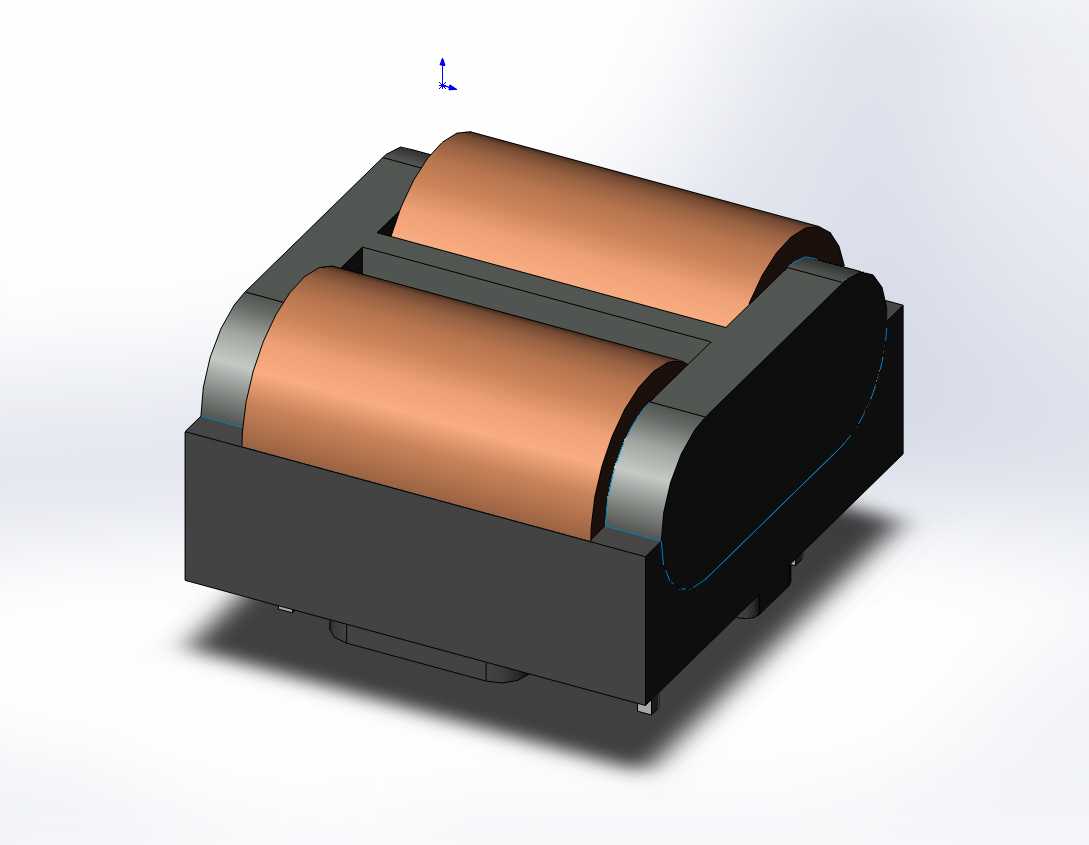

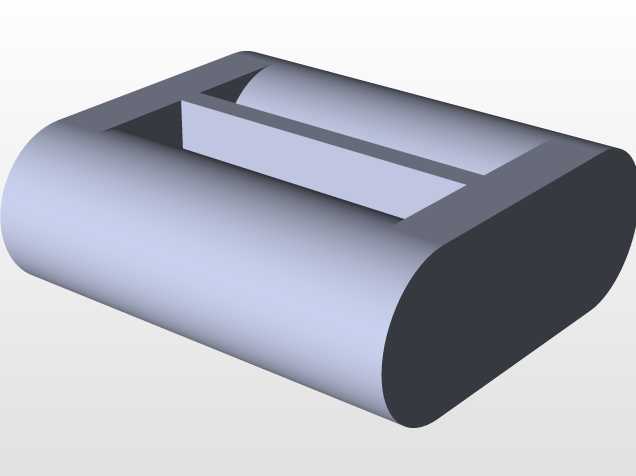

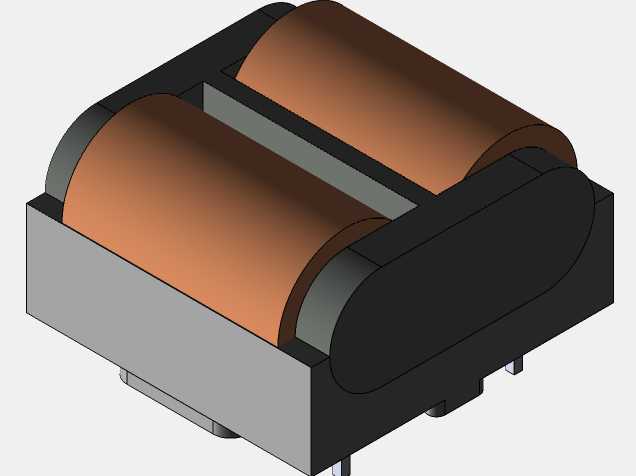

这款双绕组框架铁芯扼流圈，主要面向电源回路、功率驱动板卡的EMI滤波场景设计，在开关电源输出端、伺服驱动进线侧、新能源车载充电机的整流回路中都能见到这类器件的身影，核心作用是抑制回路中的差模与共模电流尖峰，滤除高频纹波干扰，保障后级电路的供电稳定性，避免高频杂散信号耦合到信号链路引发控制误动作。从结构设计来看，模型还原了实际量产器件的全部装配细节：底部采用塑封基座承载磁路与绕组结构，基座下端预留的贴片引脚完全符合SMT回流焊的工艺要求，引脚的伸出长度、焊盘接触面积都匹配常规0805以上功率器件的焊盘设计规范，不需要额外修改PCB封装就能直接完成布局。磁路部分采用闭合式框架铁芯结构，两个平行排布的绕组分别绕制在铁芯的两个柱体上，绕组端部做了圆弧收边处理，既避免绕制过程中漆包线绝缘层被铁芯棱角刮破，也能在相同窗口面积下提升绕组的填充率，减少不必要的空间浪费。设计过程中优先考虑了器件的安装边界：整体外形为方正的矮台结构，两个绕组的顶部高度与基座侧边的挡墙高度齐平，不会出现绕组突出基座的情况，在设备内部紧凑安装时，不会和上方的屏蔽罩、相邻的电容或功率器件发生结构干涉；基座侧边的挡墙同时起到绕组限位作用，即使在设备受振动冲击的工况下，绕组也不会出现移位松脱。绕组与铁芯之间预留了均匀的绝缘间隙，对应实际生产中的绝缘衬垫安装空间，满足安规规范中初次级（此处为两个绕组间）的电气间隙要求，避免高压工况下出现爬电击穿问题。建模时对绕组的曲面做了贴合实际绕制状态的处理，还原了漆包线多层密绕形成的圆柱面质感，没有出现生硬的几何棱角，铁芯两端的圆弧过渡结构也完全匹配实际冲压铁芯的成型特征，不管是用于PCB布局的结构干涉校验，还是用于产品手册的原理演示、装配工艺的可视化说明，都能直接复用，不需要额外调整结构细节。在选型适配层面，这类结构的扼流圈相比单绕组电感，能在相同安装体积下实现更高的电感量与额定电流，适合对安装空间有严格限制的高密度电源模块设计场景，模型的安装孔位、引脚间距都参照行业通用的贴片功率电感封装尺寸做了对齐，结构工程师在做整机布局时，可以直接调用该模型完成空间校核，确认器件与周边结构件的安全距离，避免打样后出现装配干涉问题。
