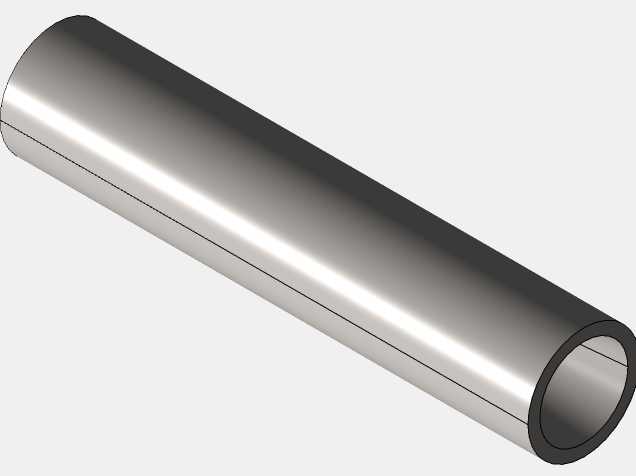

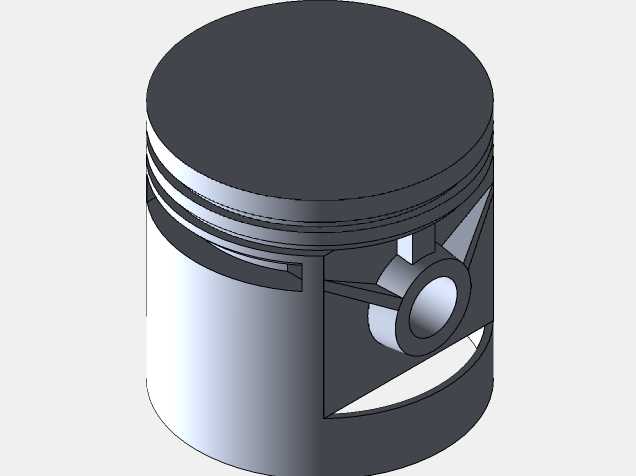

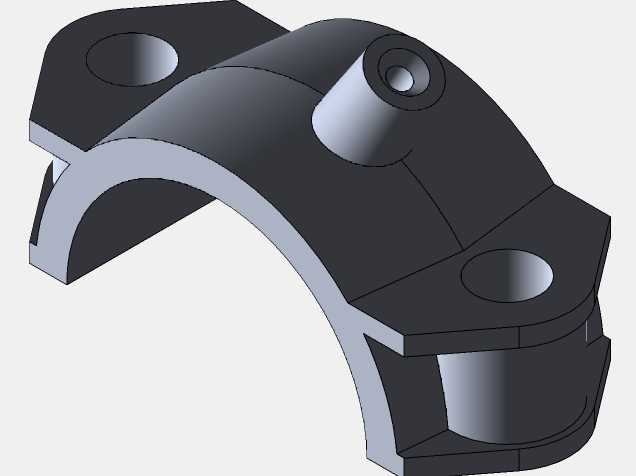

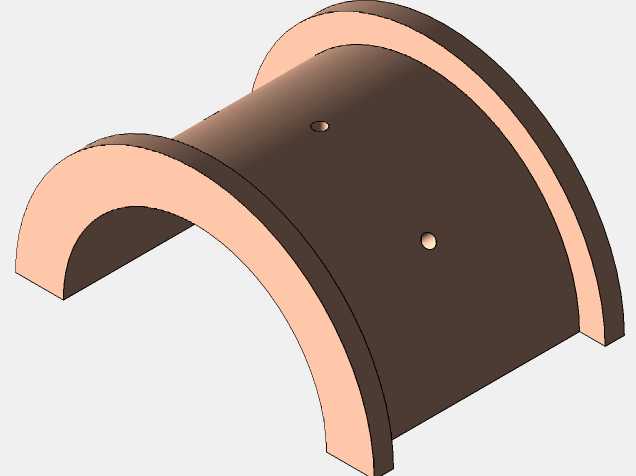

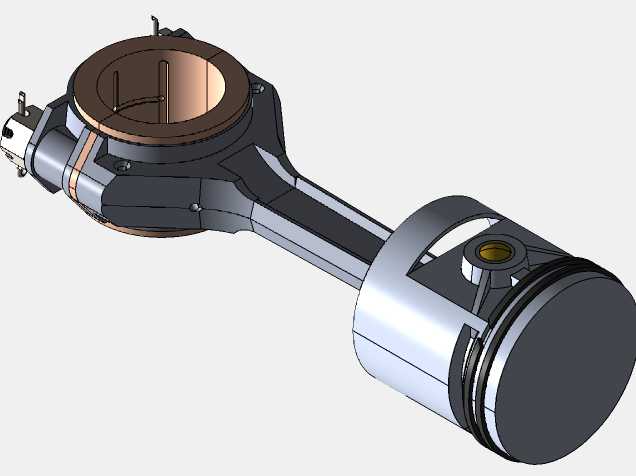

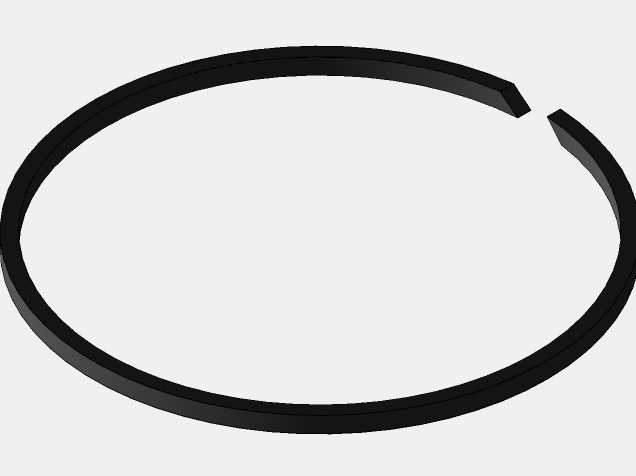

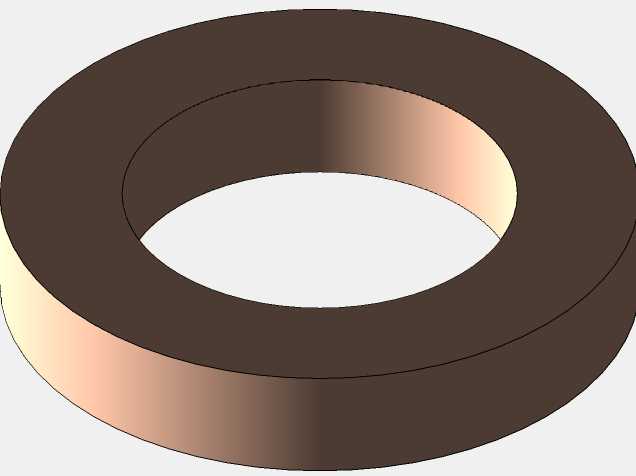

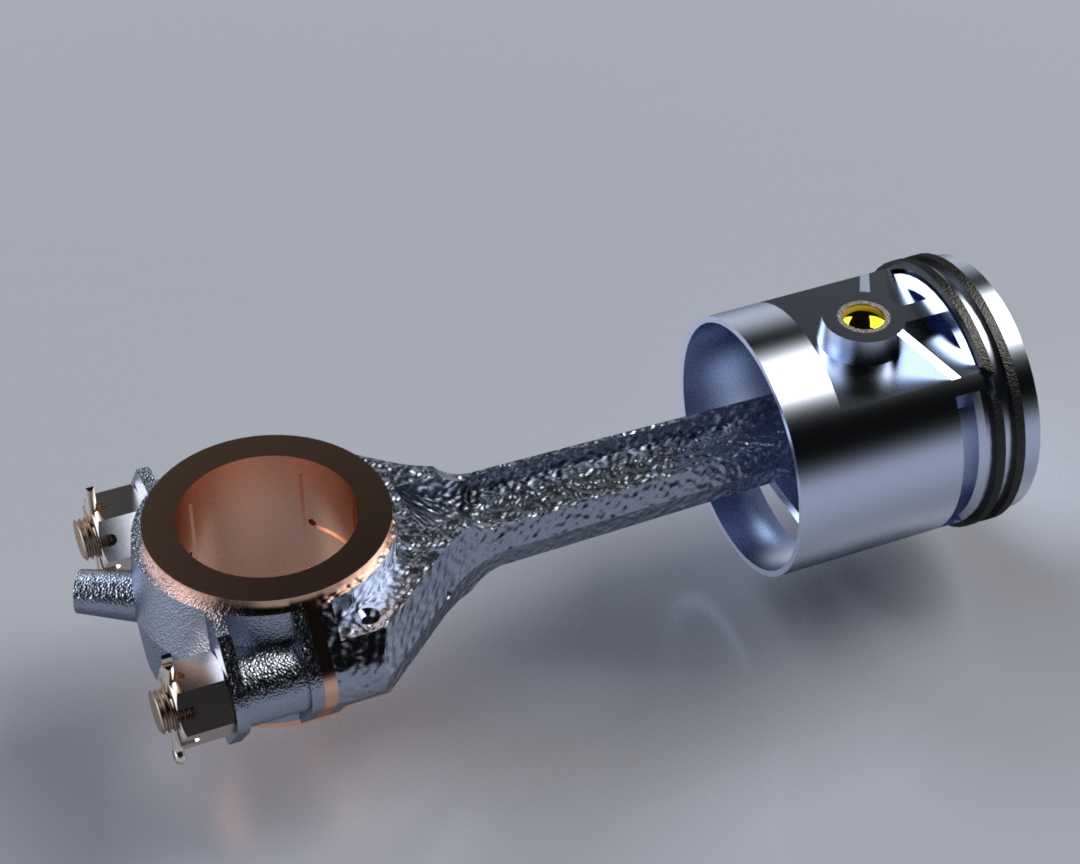

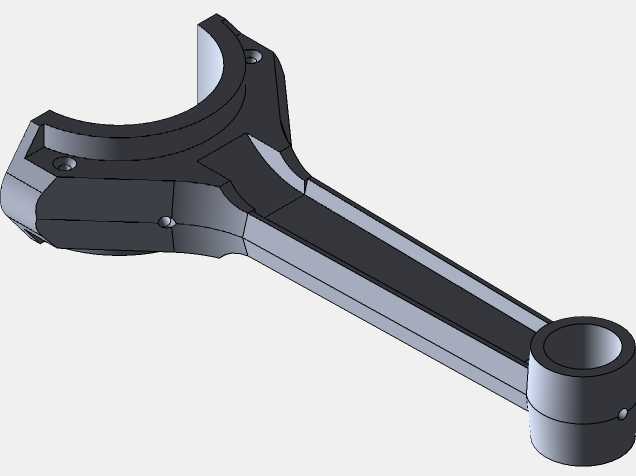

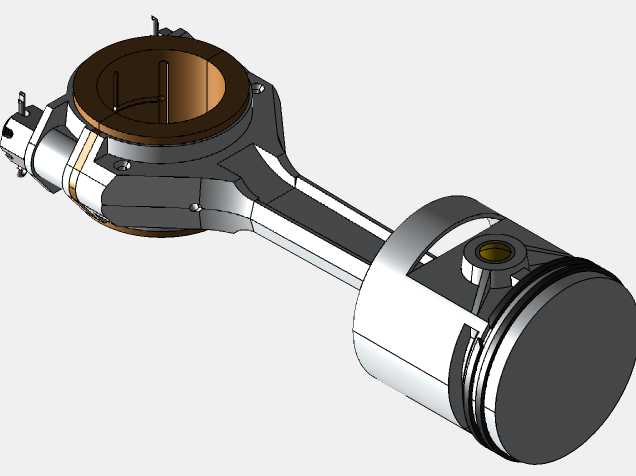

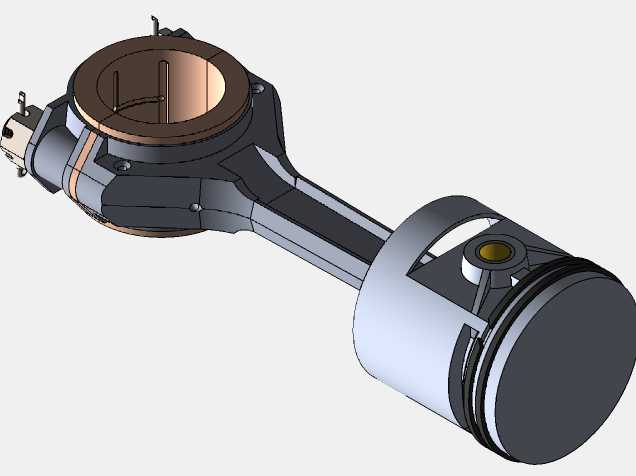

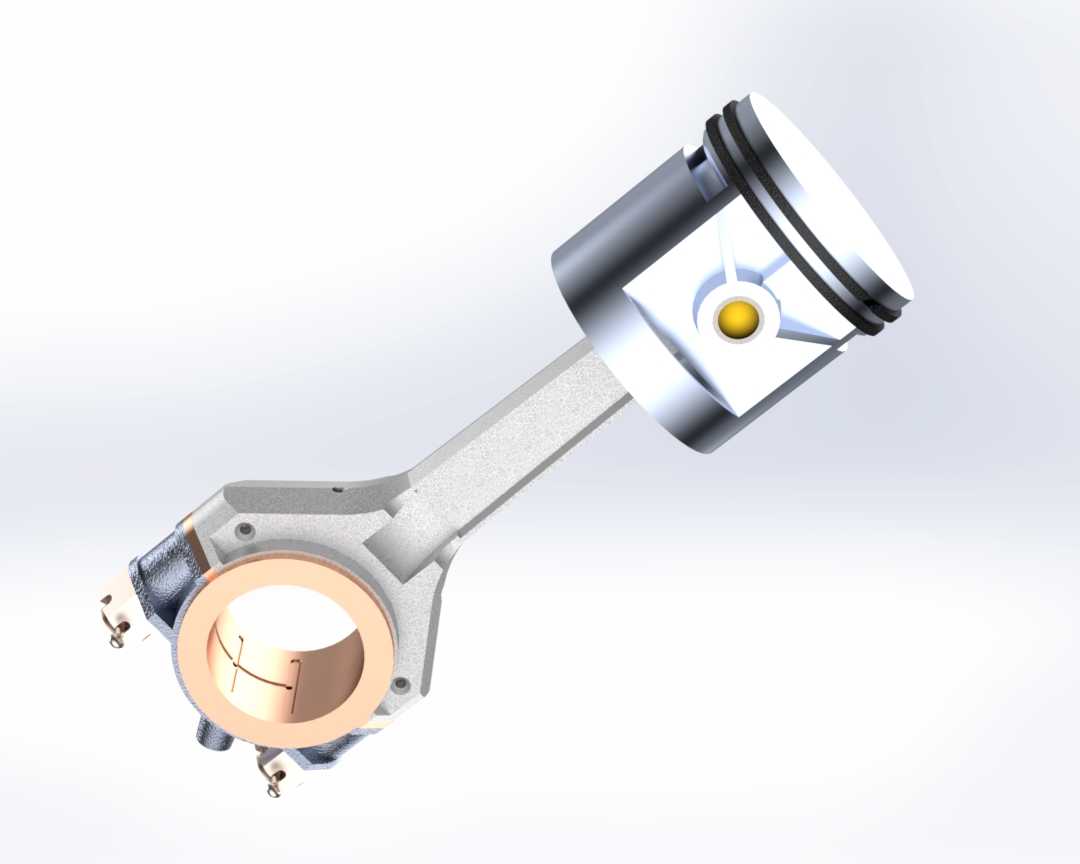

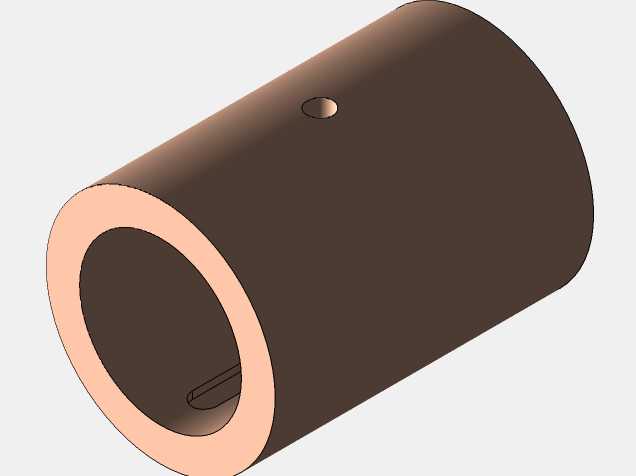

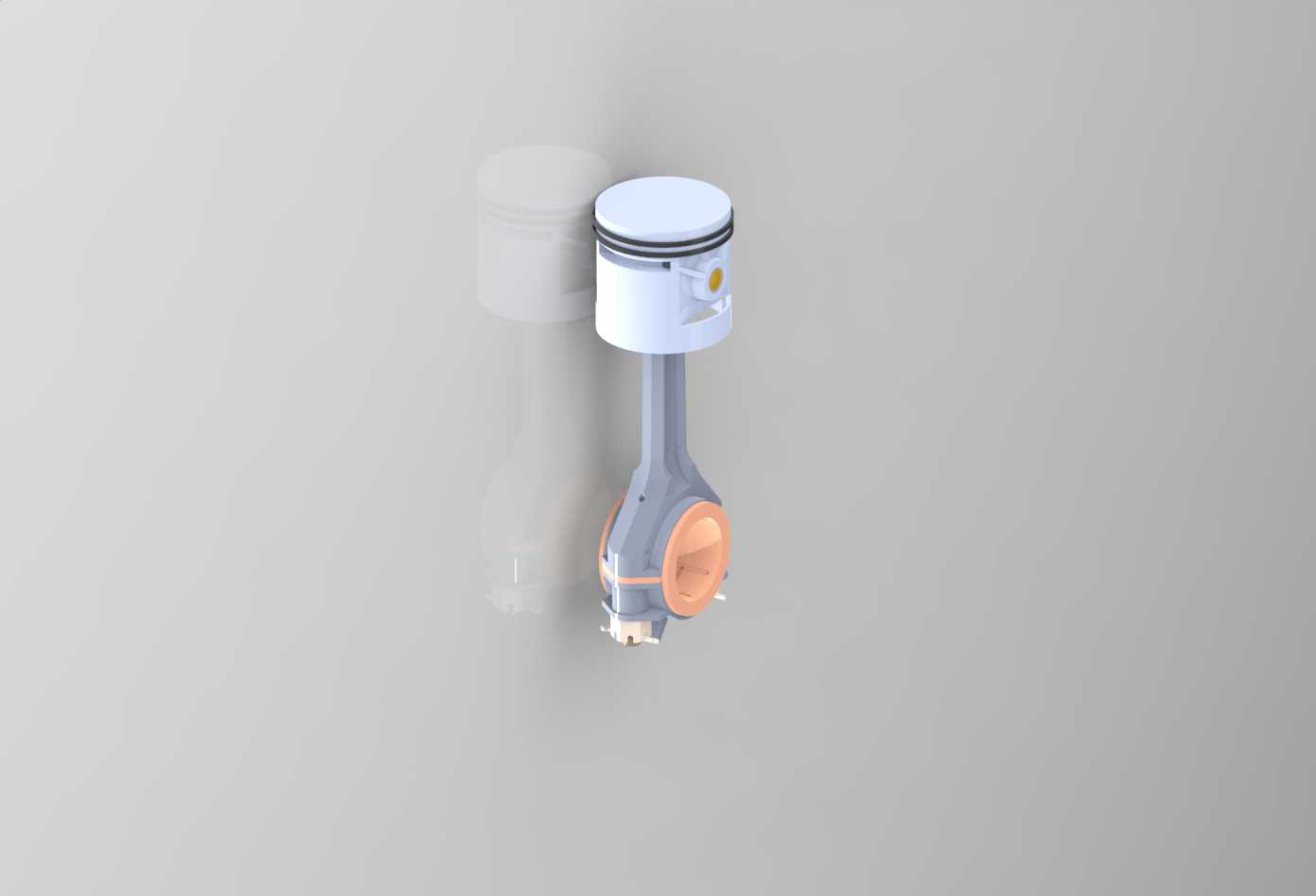

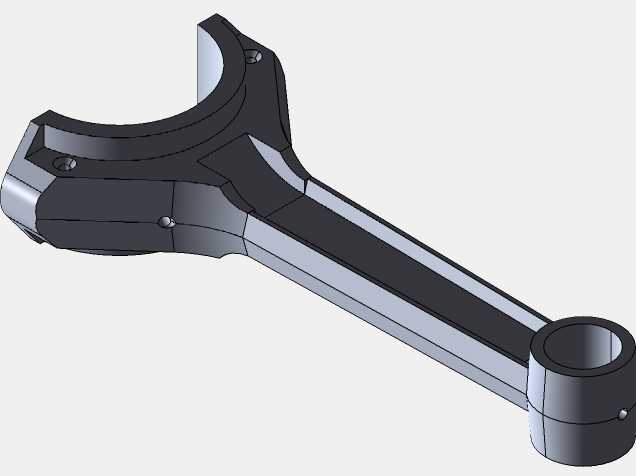

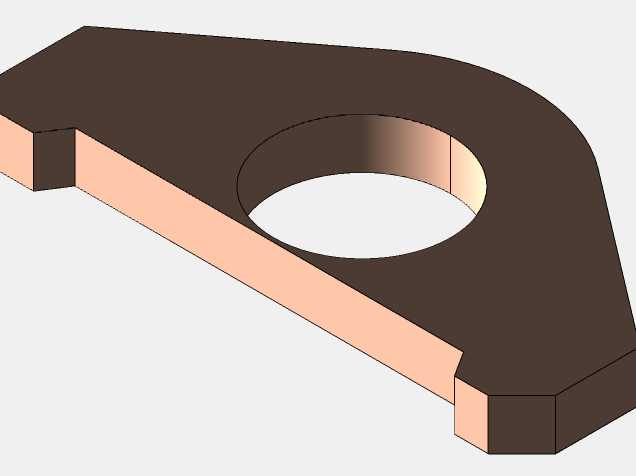

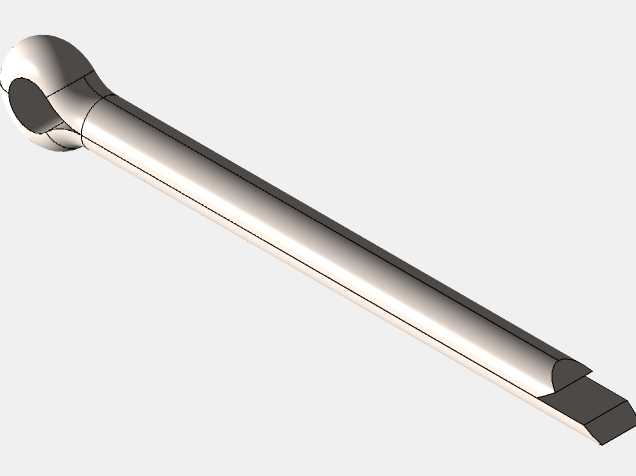

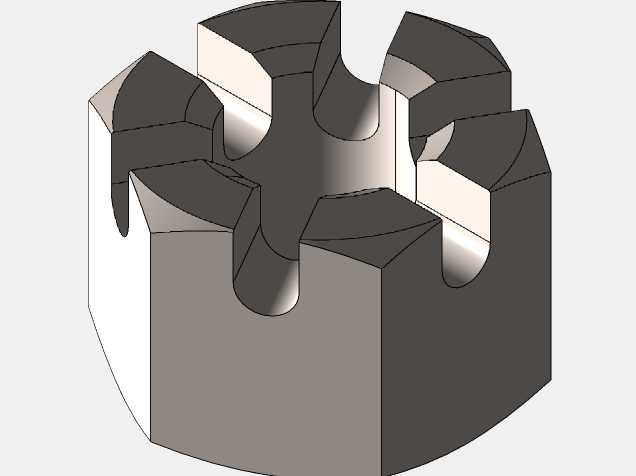

这套结构是往复式汽油发动机的核心动力转换单元,日常在乘用车、小型通用动力机械、摩托类动力设备中都能见到它的身影,承担着将燃烧室内燃气爆发产生的直线往复作用力,转化为曲轴旋转扭矩的核心职能,是发动机实现动力输出的关键执行部件。从实际装车场景来看,这套组件的工作环境长期处于高温、高负荷、交变冲击的状态,活塞顶部直接接触燃烧室内上千度的高温燃气,往复运动过程中需要承受每秒数十次的交变冲击力,连杆部分则要同时传递往复推力与摆动过程中的侧向载荷,因此结构设计上每一处尺寸公差都直接关系到发动机的运行稳定性与使用寿命。设计过程中首先要匹配对应排量机型的缸径参数,活塞部分的裙部型线需要考虑热膨胀量预留合理配合间隙,避免冷机敲缸、热机拉缸的问题,活塞环槽的位置与宽度要对应气环、油环的安装尺寸,保证燃烧室密封与缸壁润滑油的刮除效果,活塞销孔的同轴度要求直接影响销座的受力均匀性,避免局部应力集中导致的销座开裂问题。连杆部分采用变截面工字梁结构,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减小高速运转过程中的惯性力,大小端的孔位中心距是决定发动机压缩比与活塞行程的关键参数,大端的剖分结构设计要满足曲轴连杆轴颈的装配需求,连杆螺栓的安装孔位需要严格对称,保证装配后连杆大端与轴颈的配合间隙均匀。从安装边界来看,活塞部分的外径需要与气缸套内孔保持规定的配合间隙,活塞销需要同时穿过活塞销座与连杆小端衬套,轴向通过卡簧限位避免窜动刮伤缸壁,连杆大端需要与曲轴连杆轴颈配合,通过轴瓦保证运转过程中的润滑与减磨效果,整套组件装配后需要进行分组重量匹配,同一台发动机上的各缸连杆活塞组重量差需要控制在极小范围内,避免运转过程中产生过大的振动。这套结构的建模还原了实际零部件的装配关系,各部件的配合面、安装限位结构都做了对应呈现,能够直观看到活塞、连杆、活塞销、连杆盖、轴瓦等零件的装配逻辑,对于理解内燃机曲柄连杆机构的工作原理、开展同类型部件的结构设计参考都有实际价值,建模过程中对连杆的过渡圆角、活塞的内部加强筋、环槽的退刀结构都做了还原,符合实际零部件的加工工艺要求,没有出现违背工程实际的结构设计。
