钣金类设备安装固定支架杆结构

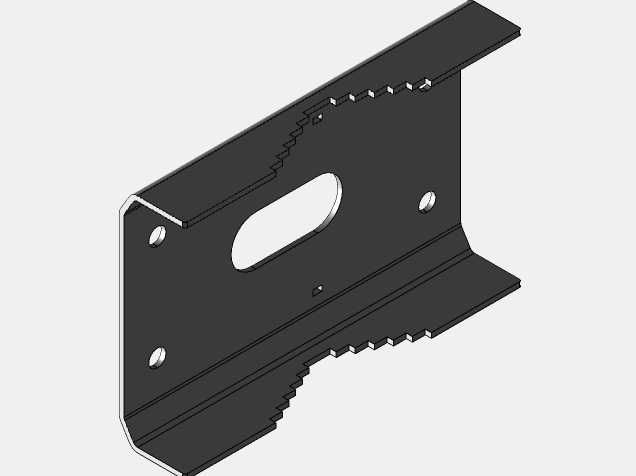

这款支架杆构件多用于工业设备内部的功能模块安装固定场景，常见于电控柜体侧边、小型自动化设备的功能单元挂载、输送线旁侧的检测元件安装位，核心作用是为待安装部件提供稳定的刚性支撑，同时预留足够的调节空间适配不同安装尺寸的部件。从结构设计来看，整体采用钣金折弯工艺成型，主体为L型折弯结构，两个垂直的折边分别承担不同的连接功能：较长的垂直折边作为主承载面，中部开设长圆形腰型孔，可在安装时实现上下方向的位置微调，抵消安装面的加工误差，避免孔位错位导致的装配困难；腰型孔两侧对称布置的圆形通孔用于穿装紧固件，完成支架与设备基体的锁紧固定，孔位边缘做了翻边处理，既提升了局部结构强度，也能在穿装螺丝时起到导向作用。上下两端的折边设计了锯齿状卡接结构，可与设备基体上的对应卡槽快速预定位，无需全程手扶即可完成初步对位，大幅提升装配效率，锯齿结构的齿距经过匹配设计，卡入后可限制支架沿折边方向的窜动，减少紧固件承受的剪切力。水平方向的短折边作为待安装部件的承载面，边缘做了向内的收边折弯，既消除了钣金裁切后的锐边安全隐患，也提升了折边的抗弯折能力，避免承载较重部件时出现折边变形。设计过程中优先考虑了安装边界的适配性，整体厚度适配常规M4-M6规格的紧固件，折弯圆角采用钣金加工通用的R0.5-R1参数，无需特殊模具即可完成冲压折弯加工，有效控制加工成本。支架的安装基准面做了平面度管控，装配后与基体的贴合间隙控制在0.2mm以内，保证安装后的支撑稳定性，不会因贴合面间隙导致部件安装后出现倾斜偏移。针对不同场景的安装需求，侧边的卡接齿位预留了多档调节空间，可根据设备内部的走线空间、部件避让需求调整支架的固定高度，无需额外加工定制孔位。结构上没有多余的冗余设计，所有开孔与折弯结构都服务于安装固定与调节功能，在保证结构强度的前提下尽可能减少材料占用，整体重量较轻，不会给设备基体带来额外的负载负担，同时钣金件的表面处理兼容性强，可根据使用场景做喷塑、镀锌、发黑等不同表面处理，适配不同工况的防腐蚀、耐磨需求。
