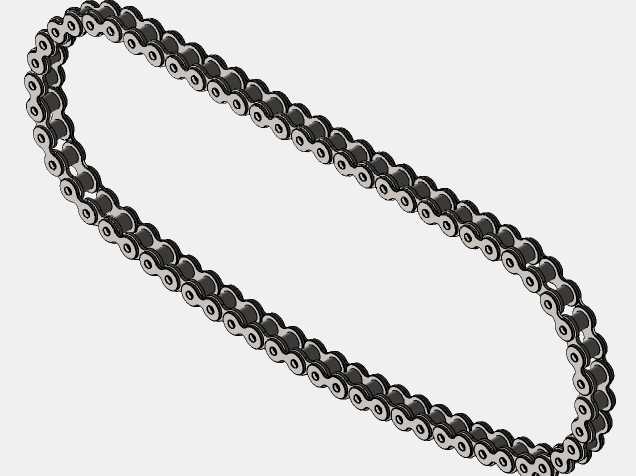

摩托车传动用滚子链条结构设计

这款滚子链条主要应用于摩托车动力传输场景，是连接发动机输出链轮与后轮从动链轮的核心传动部件，日常工况下需要承受发动机输出的交变扭矩，同时适配车辆行驶过程中悬架跳动带来的中心距动态变化，还要应对户外行驶时的泥沙、雨水侵蚀，以及不同转速下的啮合冲击。从结构设计来看，该链条采用标准短节距滚子链结构，由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，内链板与套筒过盈压装组成内链节，外链板与销轴过盈压装组成外链节，销轴与套筒之间采用间隙配合，实现链节之间的灵活弯折，滚子与套筒之间同样为间隙配合，啮合时滚子可沿链轮齿面滚动，大幅降低啮合过程中的摩擦磨损。设计过程中需要重点匹配对应车型的链轮参数，节距精度是核心控制指标，单节节距的累积误差直接影响链条与链轮的啮合顺畅度，误差过大会出现跳齿、异响甚至提前断裂的问题。链板采用8字形外形设计，是兼顾强度与轻量化的优化结果，各个截面的等强度设计可以避免应力集中，在承受拉伸载荷时各部位受力均匀，不会出现局部应力过载的情况。安装边界方面，需要匹配对应车型的链轮中心距调整范围，链条总长度预留足够的调节余量，安装时的初始垂度需要控制在合理区间，垂度过大容易行驶中抖动打齿，垂度过小则会增大啮合张紧力，加剧销轴与套筒的磨损，同时增大轴承负载。实际使用中，链条的滚子在啮合时会先接触链轮齿廓，滚动过程中缓冲啮合冲击，避免销轴直接承受刚性冲击，套筒则为销轴提供耐磨的转动接触面，减少链节转动时的磨损量。针对摩托车的使用场景，链板表面通常会做防锈处理，销轴表面做硬化处理提升耐磨性能，装配完成后各链节转动灵活无卡滞，可在高速运转下保持稳定的传动效率，不会出现明显的传动滞后。在做三维建模时，需要严格控制各零件的配合公差，销轴与套筒的配合间隙既要保证转动灵活，又不能间隙过大导致横向窜动，滚子的外径尺寸要与链轮齿槽的宽度匹配，避免啮合时出现卡滞，链板的孔位同轴度是装配精度的关键，同轴度偏差过大会导致链条弯折阻力增大，运转时出现额外的功率损耗。
