废弃易拉罐改造式太阳能集热供热装置

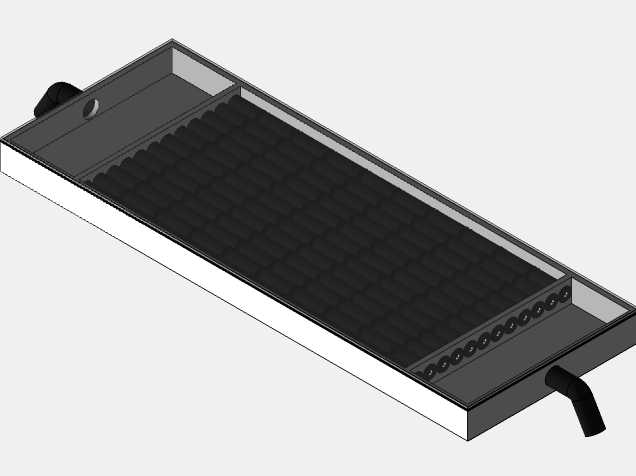

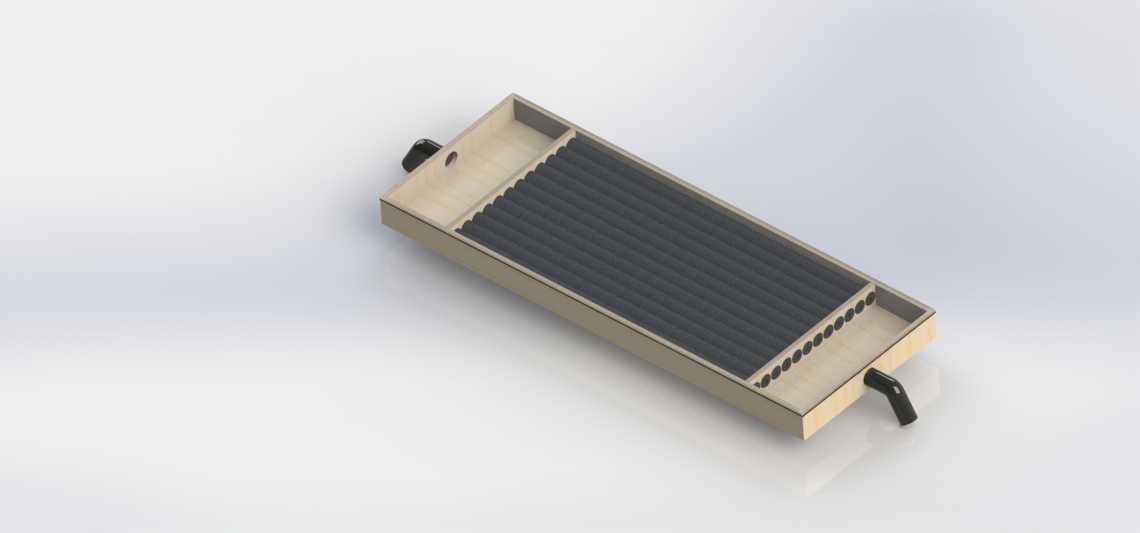

这款集热装置主打民用分布式小型供热场景，可适配乡村自建房户外安装、城郊露台临时供热、校园科创实践教学演示等多种场景，核心用途是通过吸收太阳辐射能加热流道内的空气或水体，为用户提供低成本的热源输出，无需依赖传统电能或燃气供给，适配无稳定供电的零散用热场景。装置整体采用长方体模块化结构，外壳采用木质框架做外围防护，既降低整体自重，也能减少集热区域的侧向热量散失，框架边角做圆弧过渡处理，避免安装过程中出现锐边划伤风险。核心集热单元采用废弃易拉罐改造的流道结构，将易拉罐两端打通后依次串联排布，表面做黑化吸光处理，最大化吸收太阳短波辐射，易拉罐本身的薄壁金属材质导热效率高，能快速将吸收的热量传递给内部流通的介质，串联排布的流道设计延长了介质在集热区域的停留时间，提升换热效率。集热面上方覆盖透明透光盖板，减少集热区域的对流热损失，装置两端预留介质进出接口，可直接对接通风管道或储水容器，无需额外做复杂的管路转接。设计过程中优先考虑了材料易得性与加工便捷性，整体结构无复杂异形曲面，木质框架可通过常规切割工具加工成型，易拉罐流道的拼接仅需常规密封胶即可完成密封，普通用户也可参照结构完成自制组装。装置整体厚度控制在150mm以内，长度可根据实际用热需求增减易拉罐串联数量调整，单组标准模块长度约1200mm、宽度约600mm，安装时仅需通过背部的两个支撑脚调整倾斜角度，适配不同纬度地区的太阳高度角，安装边界无特殊要求，仅需保证集热面朝向正南方向无遮挡即可，支撑脚采用铰接结构，可在0到60度范围内自由调整倾角，调整完成后通过紧固件锁死即可固定姿态。装置底部预留冷凝水排放通道，避免长期使用过程中内部积留的水汽腐蚀流道或框架结构，整体结构无运动部件，日常维护仅需定期擦拭透光盖板表面的灰尘即可，维护成本极低。
