内置弹簧式离心离合器结构设计

这类离心离合器常应用在小型通用动力设备、园林机械、小型输送装置的传动链路中，依靠转速变化自动实现动力的接合与分离，不需要额外的操纵机构，能大幅简化传动系统的控制逻辑。在实际工况中，当输入轴转速达到设定阈值时，蹄块在离心力作用下克服内置弹簧的预紧拉力，向外张开贴合离合器外壳内壁，通过摩擦力将动力传递到输出侧；当输入转速低于接合阈值时，弹簧拉力将蹄块拉回，动力传递切断，可有效避免动力端低转速下的负载过载，也能实现空载启动降低原动机的启动负荷。

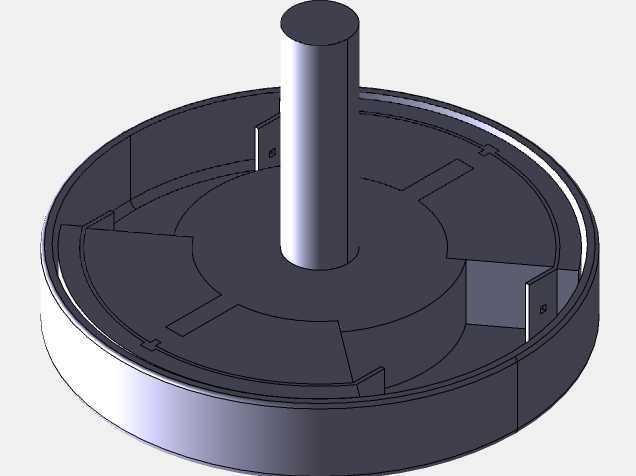

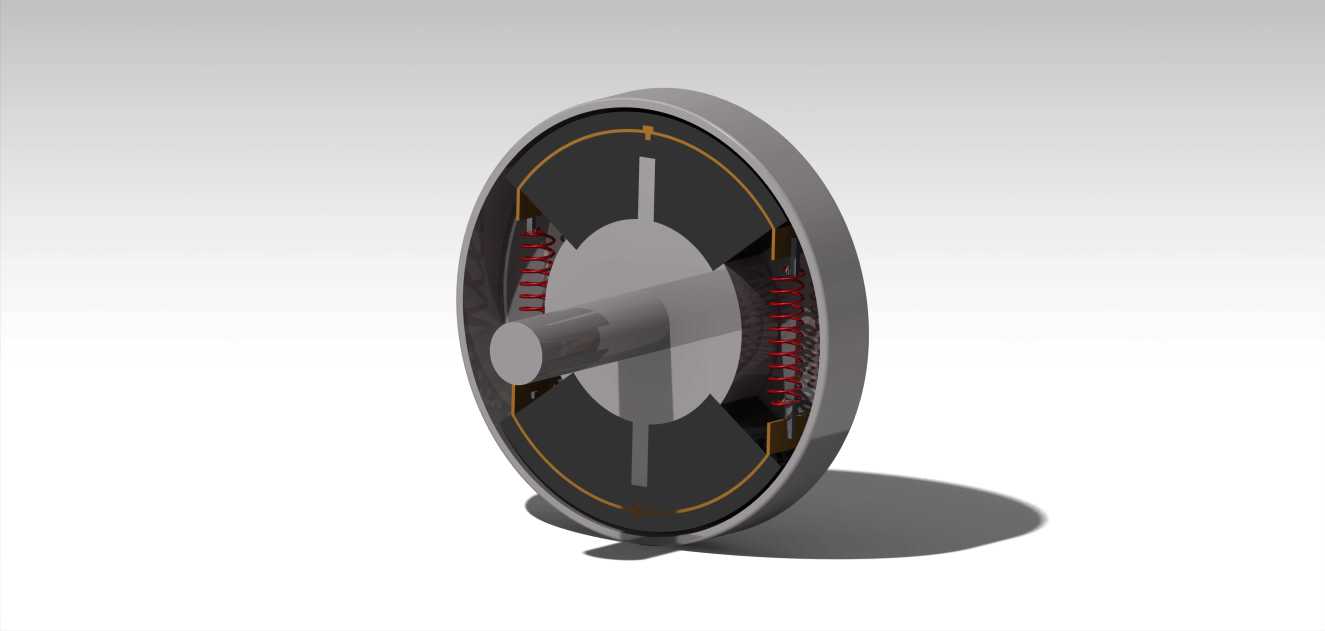

从结构设计逻辑来看，该结构采用对称布置的蹄块组件，沿周向均匀分布在输入轴的连接支架上，每组蹄块配套两根复位弹簧，保证受力均匀，避免单侧偏磨导致的接合抖动。设计过程中需要重点匹配弹簧的刚度与预紧长度，结合蹄块的质量、质心回转半径，精准计算接合转速的临界值，既要保证额定工况下有足够的正压力传递额定扭矩，不出现打滑烧蚀，也要保证低转速下能彻底分离，避免带载拖滞。

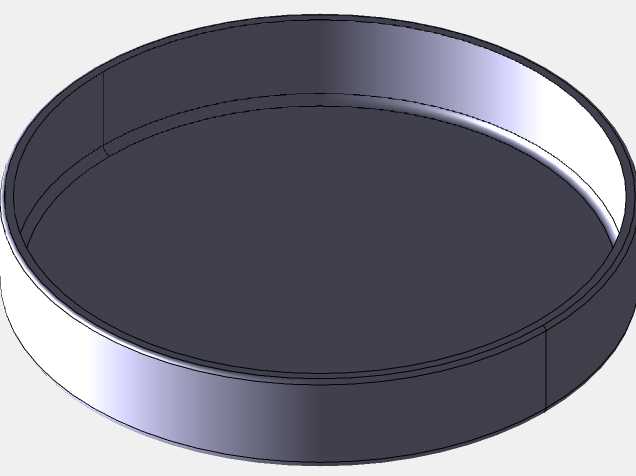

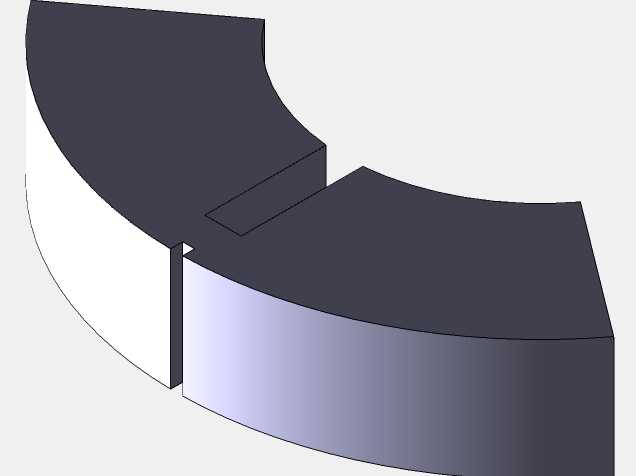

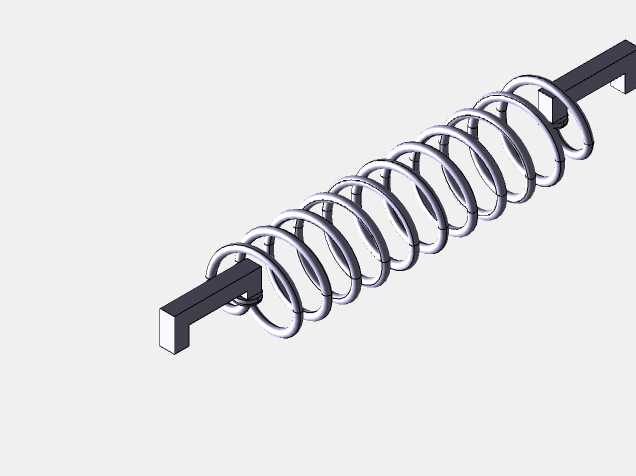

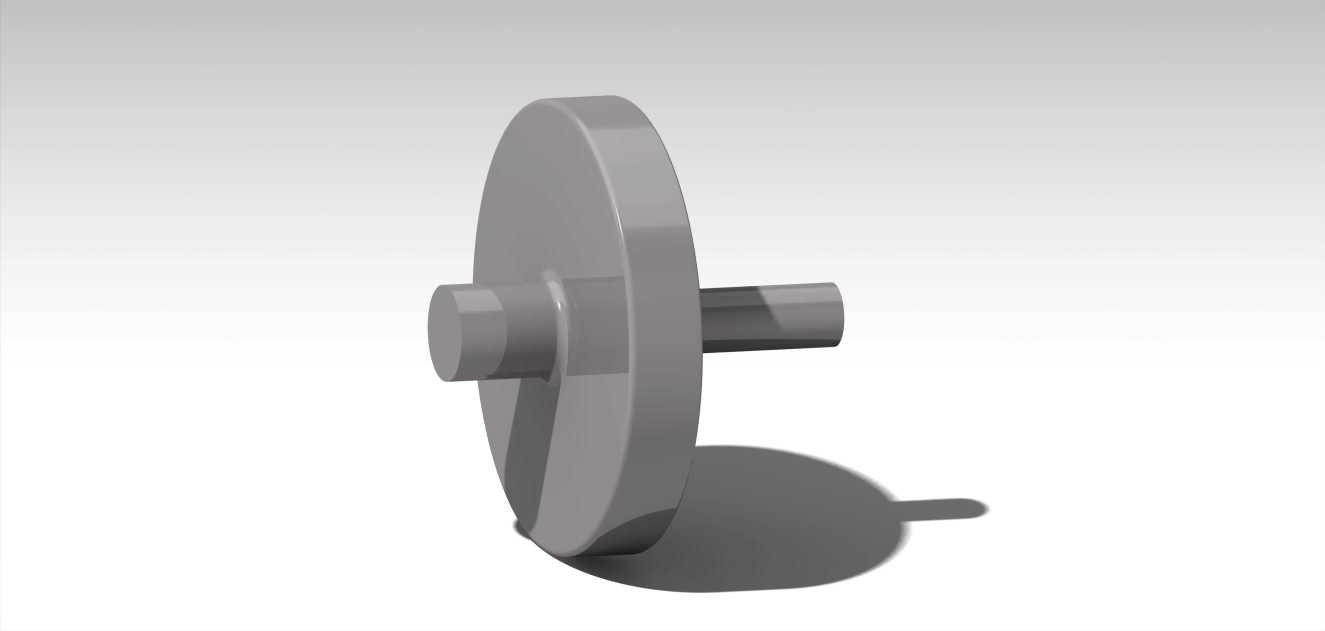

安装边界上，该离合器为轴装式结构，输入侧通过轴孔与动力轴配合，依靠键连接传递扭矩，外壳作为输出端可直接连接带轮、链轮等传动件，整体径向尺寸紧凑，轴向占用空间小，不需要额外的安装支座，可直接集成在传动链路中。外形上采用圆盘式封闭结构，蹄块的运动轨迹完全在外壳内腔，能避免运行过程中杂物卡入运动副，也能减少蹄块磨损产生的碎屑外溢。结构中所有弹簧均沿周向切向布置，受力方向与蹄块摆动方向匹配，能减少弹簧工作过程中的附加弯曲应力，延长弹簧的疲劳寿命。蹄块的摩擦面采用圆弧面设计，与外壳内壁的曲率完全一致，保证接合时接触面积最大化，降低接触压强，减少摩擦材料的磨损速率。在实际选型适配时，可通过调整弹簧预紧量微调接合转速，适配不同原动机的动力输出特性，也可更换不同摩擦系数的蹄块材质，匹配不同的扭矩传递需求，整体结构零件数量少，加工装配难度低，维护时仅需检查弹簧疲劳程度与蹄块磨损量即可，不需要复杂的专用工装。
