卧式220V交流单相异步电机结构设计

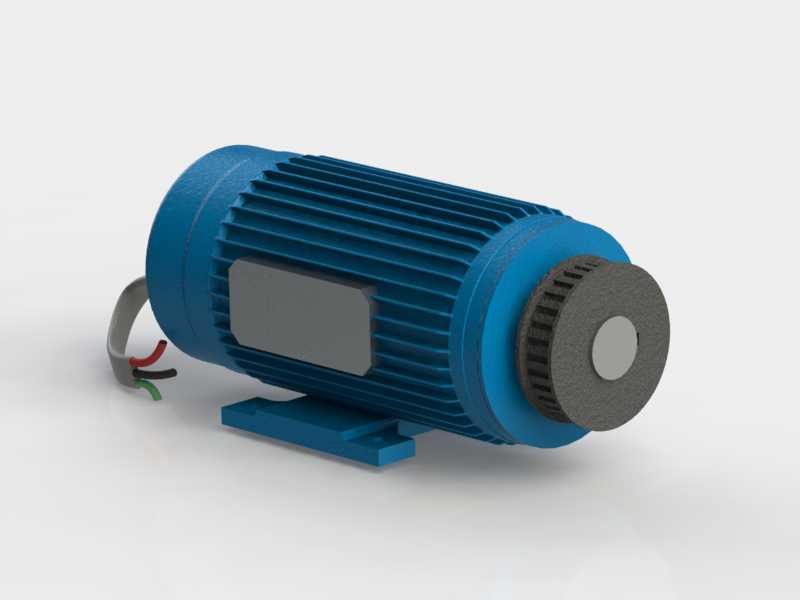

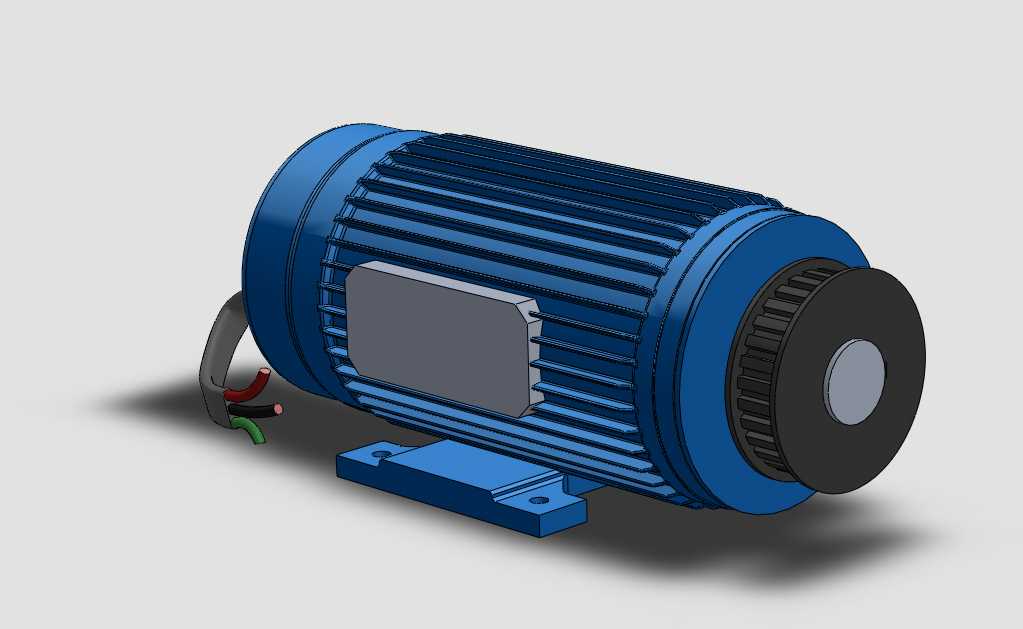

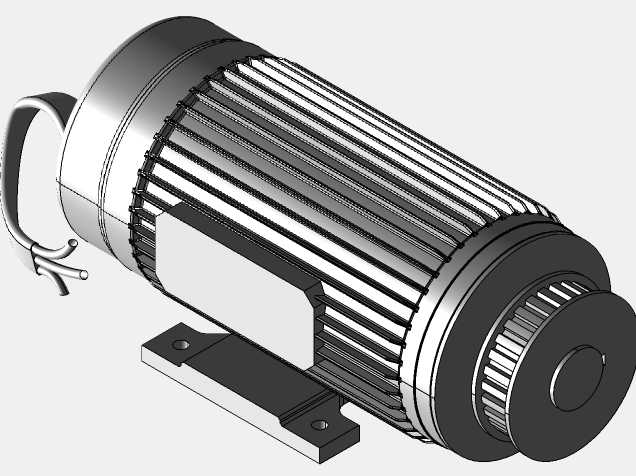

这款卧式安装的交流动力单元，核心适配民用及小型工业场景的220V单相供电工况，在小型输送线、食品加工单机、民用木工机械、家用供水配套设备里都能见到这类结构的应用，作为整套设备的动力输出核心，它需要在常规市电环境下稳定输出额定转矩，不需要额外配置三相供电线路，对部署场景的配电要求更低，适配更多分散式、小功率的设备动力需求。从结构设计逻辑来看，整机采用带散热筋的一体式铸铁机壳结构，轴向排布的散热筋顺着电机运行时自带的风叶气流方向布置，能在转子带动内置风叶转动时，让气流顺着筋条间隙快速带走绕组运行产生的热量，避免持续工况下绕组温升过高影响绝缘寿命。机座采用底脚卧式安装形式，底脚预留的两个长圆形安装孔可以适配一定范围内的安装距公差，现场装配时不需要极高的机架加工精度就能完成固定，降低配套机架的加工难度。输出轴端采用标准轴伸配合带轮安装位，图中展示的带轮预安装结构可以直接匹配三角带传动的布局，不需要额外加装连接套就能完成和负载端的动力传递，接线盒布置在机壳侧面的检修易达位置，日常维护时不需要拆解电机主体就能完成接线、端子紧固的操作，引出的三相（注：此处应为单相带启动绕组引出线）线缆预留足够的弯折半径，避免接线时线缆过度弯折损伤线芯绝缘。从安装边界尺寸来看，该款电机轴向总长195mm，机壳外径89mm，输出轴端轴径25mm，这个尺寸区间属于小功率单相电机的常规规格，在做配套设备的结构布局时，需要预留出接线侧的线缆弯折空间、输出端带轮的传动安全距离，同时底脚安装面需要保证平面度，避免强行锁紧安装螺栓导致机壳变形，卡滞内部转子的转动间隙。设计时还考虑了日常运行的防护需求，端盖配合位置采用止口定位，能阻挡日常工况下的粉尘、溅水进入电机内部，适配多数非恶劣露天的工业及民用车间环境。这类电机的结构设计经过多代迭代，已经形成非常成熟的布局逻辑，散热结构、安装结构、接线结构的位置排布都兼顾了制造便利性和现场使用的维护需求，在做三维建模时，需要重点留意机壳散热筋的拔模角度、底脚安装孔的位置公差、轴伸端的配合尺寸精度，这些参数直接影响后续生产出的实物能不能顺利完成装配，以及运行时的振动、噪声表现。
