工业电气防护用防震安装箱体结构

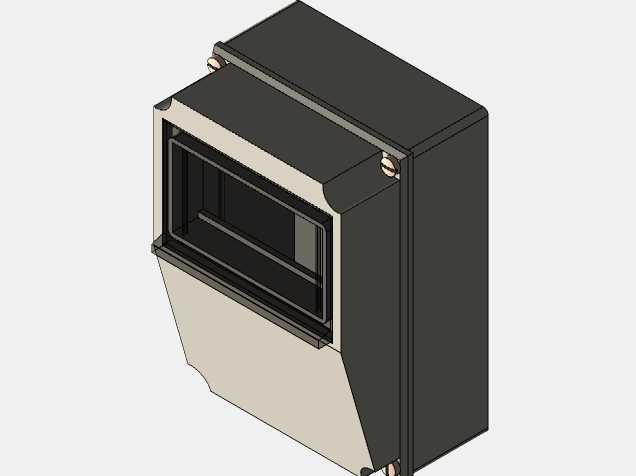

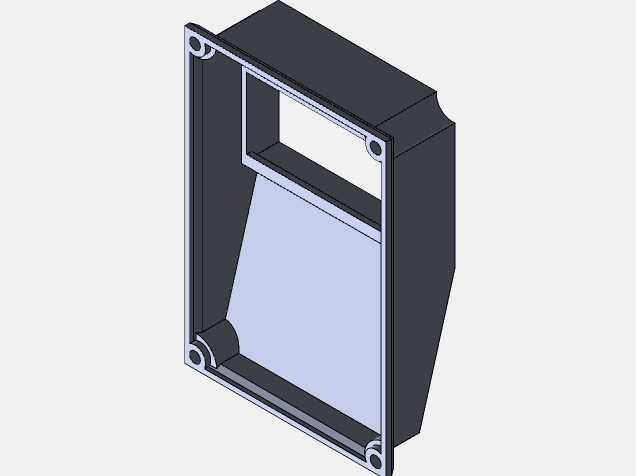

这类防震箱体支架多应用在工业现场的电气元件安装场景，比如车间流水线旁的检测模块安装、户外小型工控终端的防护固定、有持续振动工况的设备旁电控单元承载，核心作用是抵消设备运行、场地传导的持续振动，避免内部电气元件因长期受振出现引脚脱焊、接线松动、元件移位等故障。从结构设计来看，整体采用上下扣合的壳体形式，上半部分为深色硬质防护壳，边缘做了圆弧过渡处理，避免安装维护时剐蹭操作人员，四角设置的紧固连接件采用嵌入式安装，既保证壳体扣合后的连接强度，也不会突出壳体表面造成安装干涉。下半部分为浅色调基座，预留了嵌入式的视窗开口，可直接观察内部安装的数显元件、指示灯状态，不用频繁开启壳体就能完成日常工况巡检。设计时优先考虑了安装边界的适配性，壳体背部预留了标准安装孔位，可直接固定在墙面、设备侧壁、安装立板上，整体外形方正，边角做了切角处理，在狭窄安装空间内也能顺利就位，不会因为边角直角卡住安装位。壳体的合缝处做了阶梯式搭接结构，配合紧固结构的压紧力，可阻挡现场的粉尘、飞溅的切削液进入壳体内部，适配车间多尘、有少量液体飞溅的工况。防震设计的核心藏在壳体与安装基座的衔接位置，基座与安装面接触的部位预留了减震垫安装槽，安装时可配套橡胶减震垫，切断振动从安装面传导到壳体内部的路径，同时上下壳体的连接部位也预留了缓冲间隙，避免外部冲击直接传递到内部安装的电气板件。视窗开口的尺寸适配常规的小型数显仪表、嵌入式控制模块，内部的安装筋位按照通用电气安装板的尺寸做了预留，可直接固定标准尺寸的PCB安装板、小型继电器模组、接线端子排，不用额外做打孔改造。壳体外部没有多余的突出结构，整体外廓尺寸紧凑，在多台并排安装的场景下，相邻箱体之间不会出现结构干涉，可紧密排布节省安装空间，侧面预留的走线槽位可从侧面、底部两个方向引出接线，适配不同方向的布线需求，不管是上进下出还是侧进侧出的布线方式都能适配，不用额外切割壳体调整走线位置。
