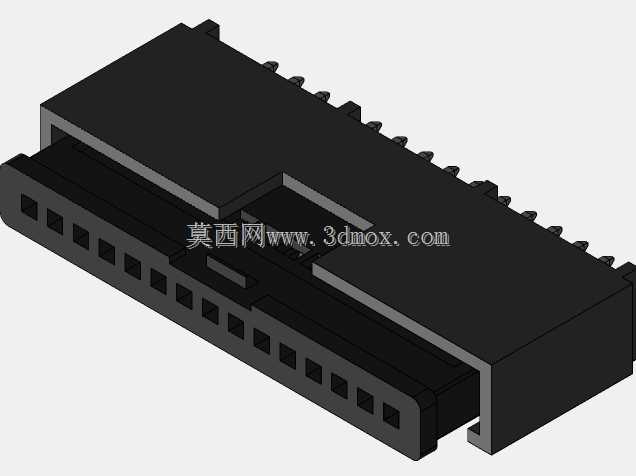

PCI设备用15pin10pin标头连接接头

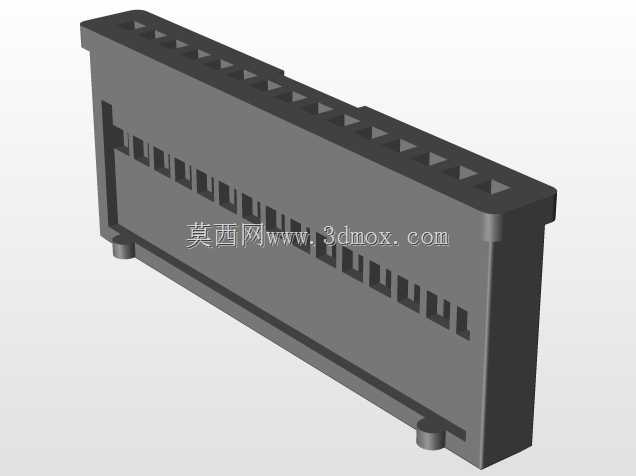

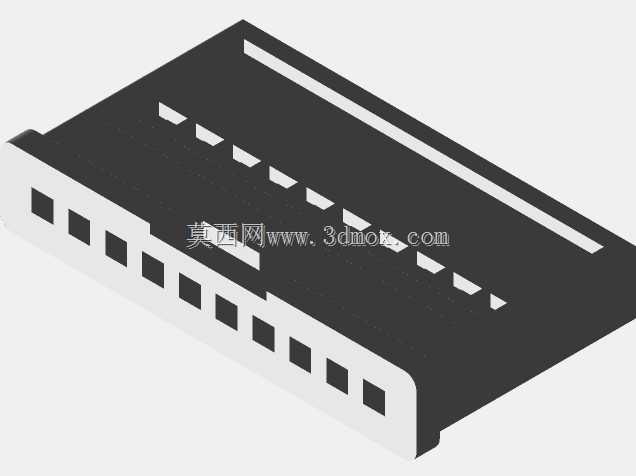

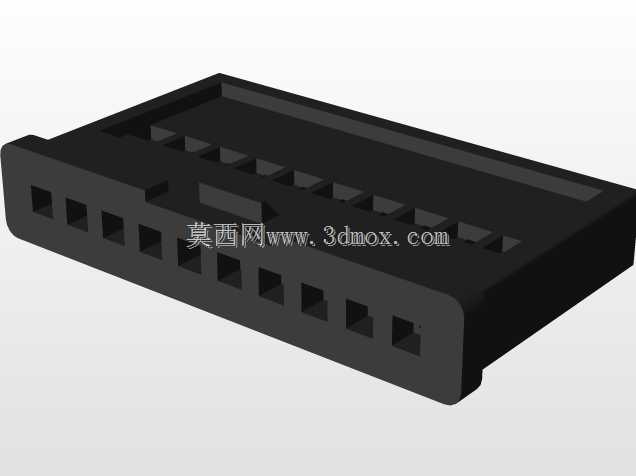

　　从结构上看，这个接头采用的是单侧带防呆凸边的塑壳设计，塑壳一侧的凸起限位条刚好能和线束端的护套凹槽对位，完全避免反插的可能，工程现场装配时不需要额外做标记，工人靠手感就能完成对位，能大幅减少装配出错的概率。塑壳内部的pin位分隔筋做了均匀的壁厚设计，每个插针腔的壁厚控制在0.8mm，既保证了塑壳注塑成型时不会出现缩痕，也能在插针插拔时提供足够的支撑力，不会因为多次插拔导致腔室开裂、插针错位。安装边界上，这类接头属于板载焊接式部件，底部的插针伸出长度刚好匹配1.6mm厚度的标准PCB板，过波峰焊时插针露出板面的长度控制在1.2mm，既能保证焊锡的浸润面积足够，也不会因为焊脚过长碰到板下的其他元件。在工控板卡、计算机内置扩展卡的电路互联场景中，这类多pin标头接头是板间信号、低压供电传输的核心接触部件，日常接触最多的应用场景就是PCI扩展槽周边的辅助供电、信号引出连接，很多老式采集卡、扩展IO卡都会用到这类间距统一的塑壳接插件，避免飞线连接带来的接触不良、信号干扰问题。做这个接头的三维建模时，首先要卡准的就是pin位的间距公差，毕竟这类接插件属于行业通用的标准件，pin针中心距如果偏差超过0.1mm，实际装配时就会出现插针歪扭、对位不准的问题，严重时甚至会顶弯板端的插针，造成板卡报废。

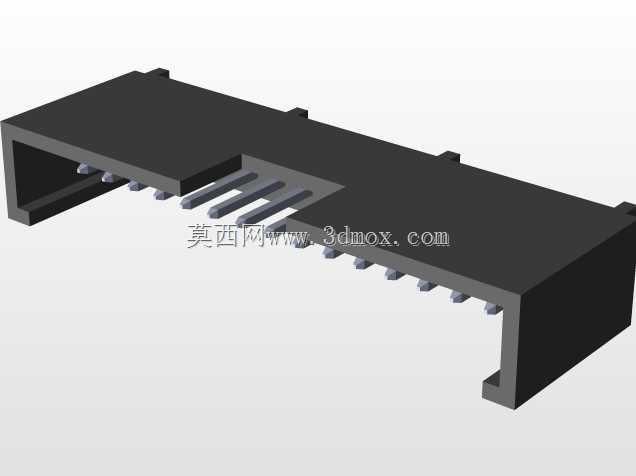

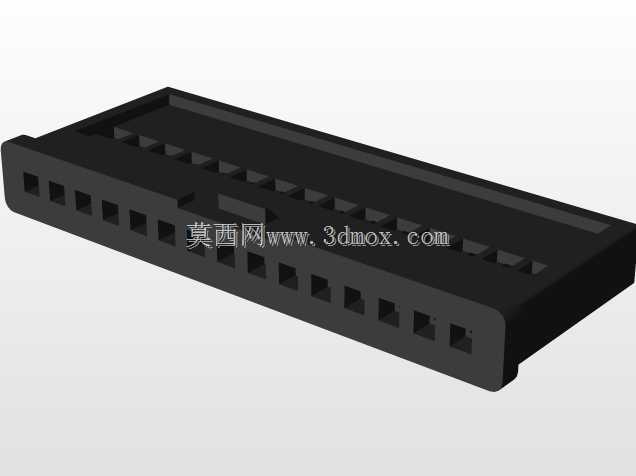

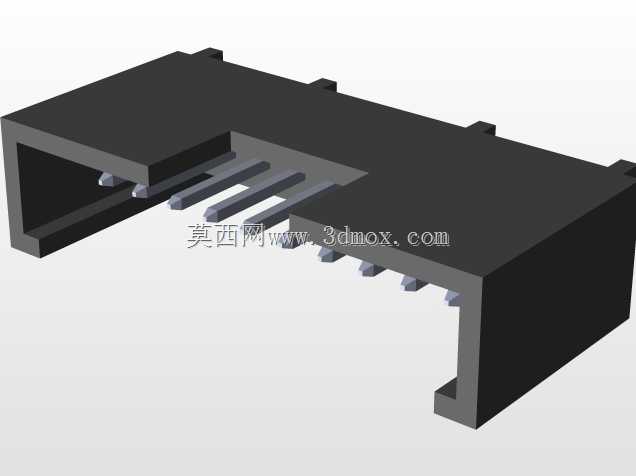

　　塑壳本体的高度做了严格的控制，总高度从PCB板面算起不超过8.5mm，刚好适配PCI扩展卡的挡板安装间隙，不会因为接头过高顶到机箱挡板或者相邻的扩展卡。实际使用中，这类接头的15pin和10pin分区是有明确功能划分的，一侧的pin位负责传输低压直流供电，另一侧负责传输数字IO信号，建模时特意将两个pin区的分隔筋做了加厚处理，避免供电回路的电流干扰信号传输，减少信号误触发的概率。塑壳的边缘做了0.3mm的倒角处理，不仅是为了注塑时方便脱模，更重要的是在和线束端护套对接时，倒角能起到导向作用，即使对接时有轻微的位置偏差，也能顺着倒角滑入对位，不会因为硬插导致塑壳边缘崩缺。

　　很多新手建模时容易忽略接插件的拔插导向斜度，直接做直角边缘，实际生产出来的零件对接时很容易卡滞，甚至把塑壳边缘磨出碎屑掉在电路板上造成短路。另外，塑壳顶部的定位凹槽是和线束端的锁扣配合的结构，凹槽的深度控制在0.5mm，既能保证锁扣扣合后有足够的保持力，正常使用时不会因为设备振动导致接头松脱，也不会因为凹槽过深导致解锁时需要太大的力，不方便后期维护拆卸。在电路装配的场景里，这类接头的塑壳选用的是耐温260℃的阻燃PBT材质，建模时也考虑到了材质的成型收缩率，所有尺寸都预留了0.2%的收缩余量，保证开模后成品尺寸能落在公差带范围内。

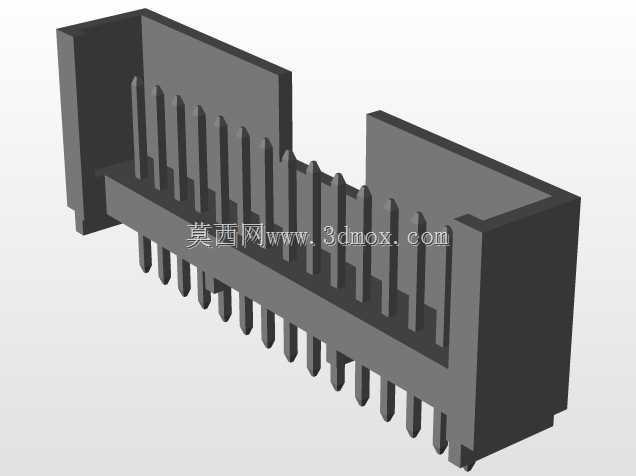

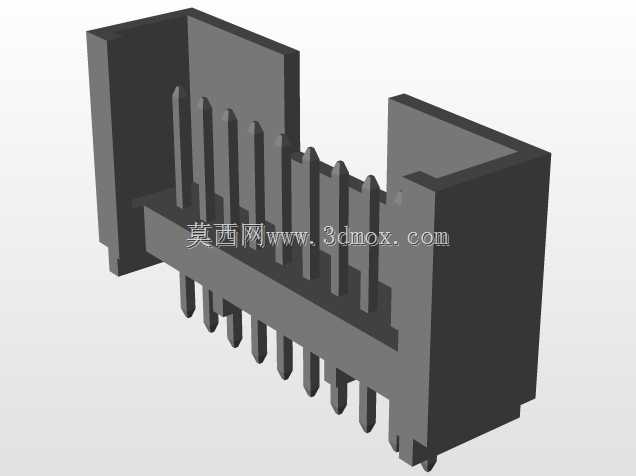

　　和普通的排线接插件不同，这类标头接头的pin针是方形截面，和塑壳的接触面积更大，过流能力比同间距的圆形插针高30%左右，能满足PCI板卡的辅助供电需求，不会因为长时间大电流工作导致插针发热氧化。建模过程中还特意核对了相邻pin位的电气间隙，pin针之间的最小爬电距离控制在1.2mm以上，满足低压电路的绝缘要求，即使在潮湿的工控环境下使用，也不会出现pin间打火、漏电的问题。很多现场运维的师傅都有体会，劣质的接插件往往就是爬电距离不够，在南方梅雨季节很容易出现绝缘下降、信号乱跳的问题，所以结构设计时这个参数是必须卡死的硬指标。从安装方式来看，这个接头不需要额外的固定螺丝，完全靠插针和PCB焊盘的焊接力固定，所以建模时将插针和塑壳的结合部位做了滚花结构，增加插针和塑壳之间的保持力，避免焊接时插针被顶退、移位，也能在后期插拔线束时，不会因为插拔力把插针从塑壳里带出来。
