房车双路电池状态监测显示装置

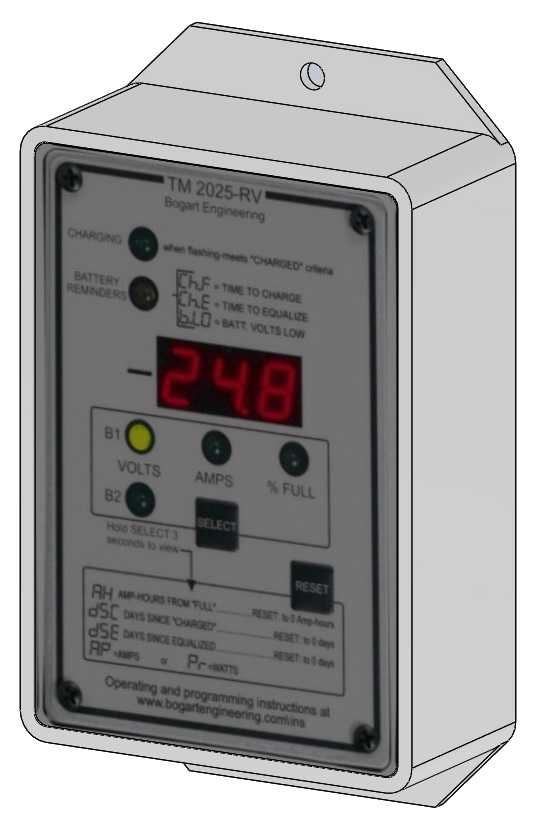

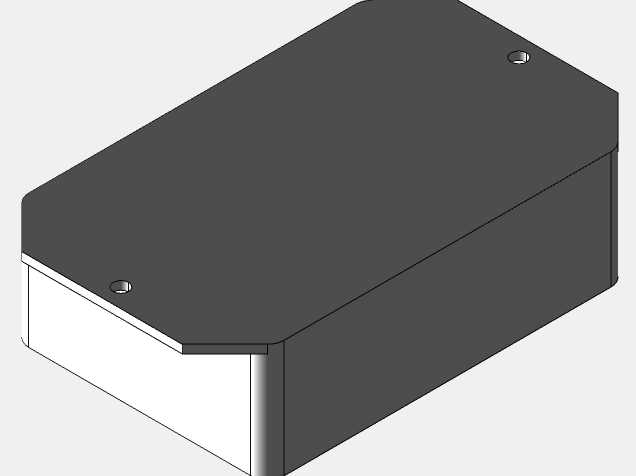

这款双路电池监测装置主要面向旅居房车、离网储能系统、小型独立供电场景设计，核心作用是实时采集两组蓄电池的运行参数，为使用者提供直观的电池状态反馈，避免因电池过放、欠压导致供电中断，也能辅助使用者掌握电池剩余容量、充放电状态，合理规划用电负载。从结构设计来看，装置采用壁挂式方壳封装，外壳做了斜切边角处理，既避免安装使用过程中棱角磕碰造成损伤，也能在紧凑的安装空间内减少与周边线束、构件的干涉。前面板布局遵循操作优先级排布，最上方设置红色数码显示窗，数字采用大字号段码设计，即使在光线较强的户外环境下也能清晰读取数值，显示区域下方设置功能切换按键，可循环切换查看单路电压、充放电电流、剩余容量百分比等核心参数，按键旁搭配状态指示灯，不同颜色对应充电、电池饱和、欠压告警等不同运行状态，使用者无需翻阅说明即可快速识别设备状态。面板下部预留了参数标识蚀刻区域，将不同显示模式对应的代码含义直接印刷在面板上，现场调试、日常查看时无需额外携带说明资料。安装边界方面，装置采用嵌入式面板安装结构，前面板四周预留螺丝固定孔位，安装时仅需在安装面板上开出对应尺寸的方孔，将主体嵌入后从正面锁紧固定螺丝即可，背部预留接线端子区域，接线空间充足，可适配不同线径的动力采样线束，无需额外预留过大的背部操作空间。设计过程中充分考虑车载场景的使用特性，外壳选用耐候性工程塑料材质，可适应车厢内宽温域的工作环境，面板按键采用轻触式防尘结构，避免长期使用过程中灰尘、潮气进入设备内部造成按键失效。采样回路做了隔离设计，可同时监测两组独立电池回路的参数，互不干扰，适配房车常见的主副双电池供电架构，无需额外加装分流模块即可完成电流、电压信号的采集，减少外围接线的复杂度。装置的显示逻辑做了分层设计，常规状态下默认显示当前主回路电池电压，触发按键后依次切换电流、剩余容量、第二路电池参数，长时间无操作自动回到默认显示界面，降低不必要的功耗，适配储能场景下的低功耗运行需求。
