便携式7.5V220ma太阳能充电供电组件

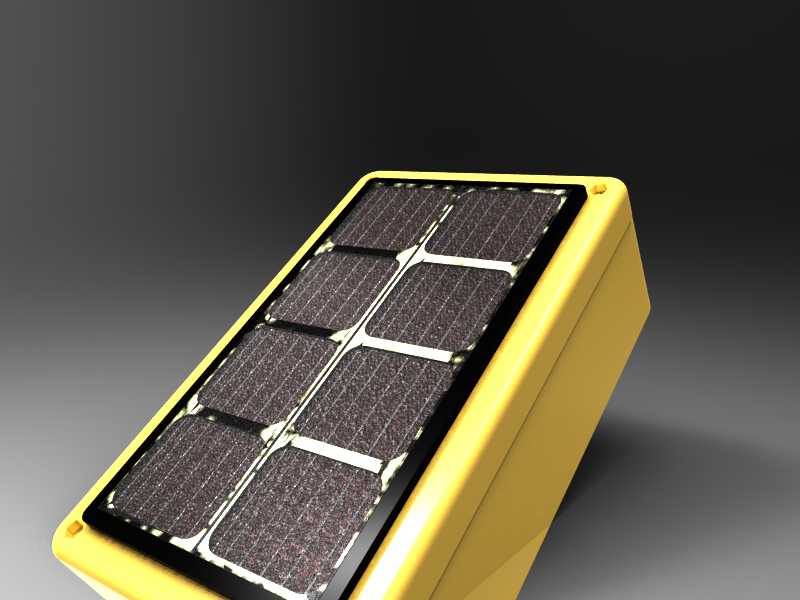

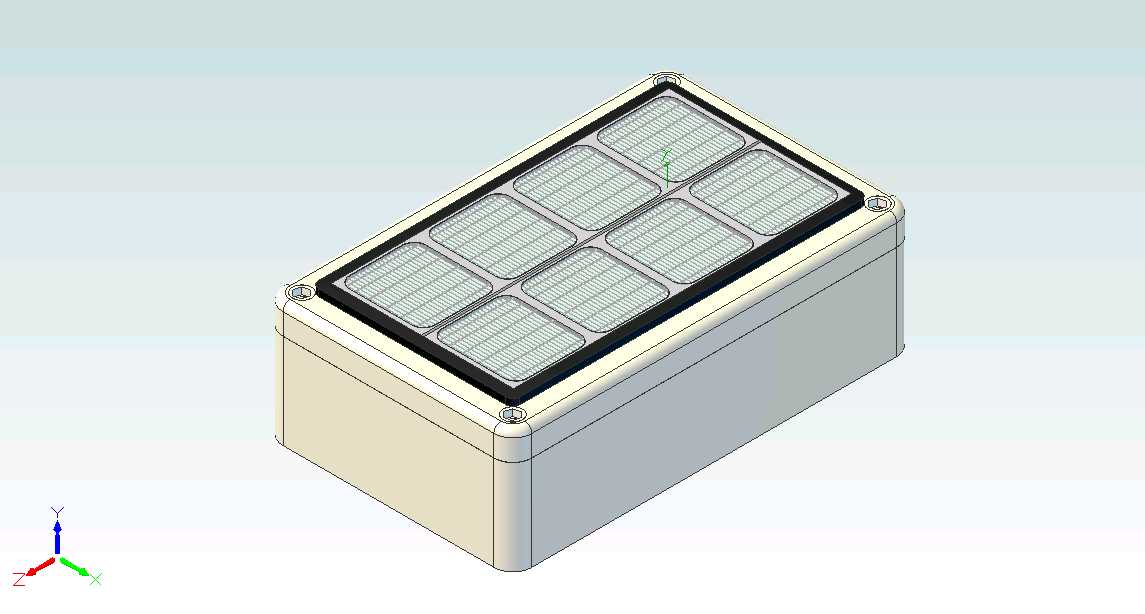

这款小型太阳能供电组件，核心是适配低压小功率用电场景的光伏转换单元，输出规格匹配7.5V电压等级、220mA持续电流的负载需求，在户外便携供电、小型传感节点供电、应急补能等场景有很高的适配性。从结构设计来看，组件采用一体化封装思路，黄色工程塑料外壳做了圆角过渡处理，既避免安装使用过程中的锐边磕碰，也能通过外壳的围边结构对内部光伏电池片形成物理防护，降低户外使用时砂石剐蹭、轻微磕碰对电池片的损伤。光伏面板部分采用8片单晶电池片串并结合的排布方式，电池片之间的汇流条做了隐埋处理，既保证电路连接的可靠性，也让受光面的有效受光面积尽可能最大化，减少汇流条遮挡带来的发电效率损失。设计过程中需要重点考虑安装边界的适配性，外壳侧边预留的固定凸点可以适配多种安装场景，不管是粘贴在便携设备外壳表面，还是通过螺丝固定在小型户外装置的支架上，都不需要额外做复杂的转接结构，安装孔位的公差控制在±0.2mm范围内，能兼容常规的M2-M3规格固定件。配套的充电控制PCB集成在外壳内部，和光伏电池片的输出端直接连接，省去了外部接线的繁琐，PCB上集成了防反充、过流保护的基础电路，避免外接蓄电池或者负载时出现电流倒灌损伤电池片的问题，同时也能在输出短路时快速切断回路，保护光伏组件和后端用电设备。从实际使用的角度出发，这款组件的受光面做了高透光的PET覆膜处理，相比普通玻璃盖板重量降低60%以上，更适合对重量敏感的便携类应用场景，覆膜表面的微结构处理可以减少光线的镜面反射，在斜射光照条件下也能保持不错的发电效率。外壳的密封结构采用超声波焊接工艺，接缝处的防护等级可以达到IP54级别，能够应对日常户外使用时的零星降雨、浮尘侵袭，不需要额外做防雨防尘的附加结构。在结构建模过程中，需要重点把控光伏电池片和外壳的装配间隙，预留0.3mm的打胶空间，保证封装后电池片不会因为温度变化产生的热胀冷缩出现应力碎裂，同时PCB板的定位柱和外壳的配合公差要控制在合理范围，避免装配后出现电路板晃动导致的焊盘脱焊问题。这款组件的输出特性匹配常见的小型锂电池组充电需求，不需要额外搭配升压或者降压模块就能直接给对应电压等级的储能单元补能，在野外小型监测设备、户外露营便携照明、应急通讯设备补能等场景下，能够摆脱对市电接口的依赖，通过光照就能持续获取电能，组件的整体厚度控制在18mm以内，不会占用过多安装空间，适配各类紧凑结构的设备集成需求。
