径向带防滑边耐震压力检测仪表结构

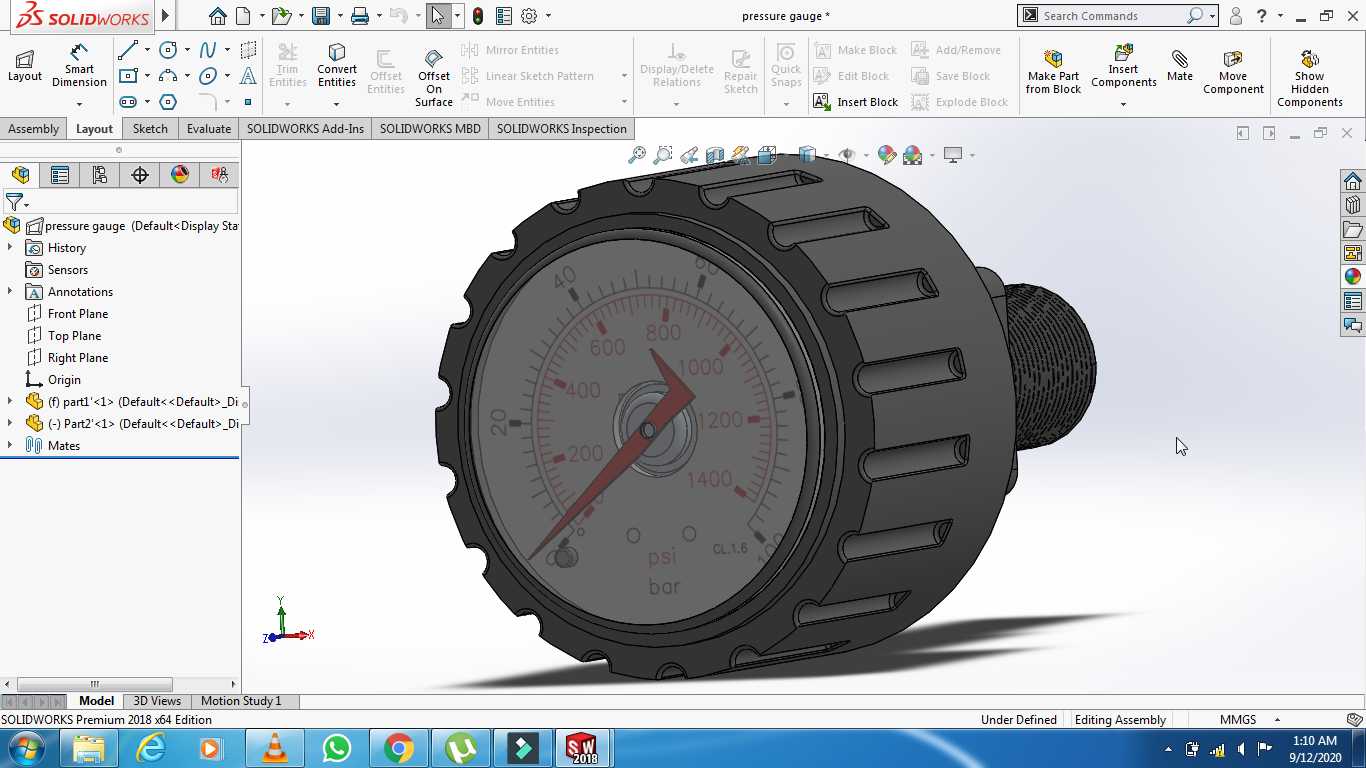

这款压力检测仪表可同时适配正压测量与负压真空测量场景，在气动回路搭建、液压站压力监控、真空吸附系统工况核验、实验室流体管路压力采集等场景中都能发挥作用，日常设备运维、新设备组装调试阶段都可选用该类结构做压力参数可视化反馈。从结构设计来看，表壳外圈做了整周均匀分布的轴向防滑凹槽，既可以在徒手拧紧安装接头时提供足够的摩擦力矩，避免安装过程中打滑损伤接头螺纹，也能在设备运行振动环境下减少表面磕碰对表壳密封结构的损伤，凹槽的深度控制在不破坏表壳整体圆度的范围内，不会额外增加安装所需的径向空间。表盘采用双刻度标识设计，同时覆盖bar与psi两种常用压力单位量程，指针做了醒目的红色涂装，操作人员在距离设备1-2米的常规巡检位置就能快速识别当前压力数值，表盘边缘的密封压边做了滚压收口处理，可避免车间内的切削液、粉尘进入表体内部影响机芯传动精度。背部的外螺纹连接接头采用标准管螺纹规格，安装时无需额外做转接件加工，可直接拧入预设在管路或设备面板上的内螺纹接口，接头与表壳的连接位置做了加厚过渡处理，能承受安装时的拧紧力矩，不会出现连接处开裂的问题。建模过程中对表镜的透明材质、表壳的磨砂工程塑料质感、接头的金属滚纹细节都做了还原，可直接用于设备三维装配的干涉检查，提前核对安装位置的预留空间是否足够：安装时需预留出接头轴向的拧入空间，同时表壳径向周边要留出至少5mm的操作间隙，方便后期运维时拆卸更换，表盘正面要避开设备上的突出结构，保证读数视线无遮挡。该类仪表的内部机芯通过弹簧管形变带动齿轮传动结构驱动指针偏转，建模时还原了外部可见的所有装配结构，可用于设备的数字化样机展示、运维培训课件制作，也可作为非标设备设计时的仪表选型参考模型，帮助设计人员快速完成管路布局的可视化校验，避免后期装配时出现仪表与周边结构干涉、安装方向错误导致读数不便的问题。
