带开关一体式EMI电源滤波插座结构设计

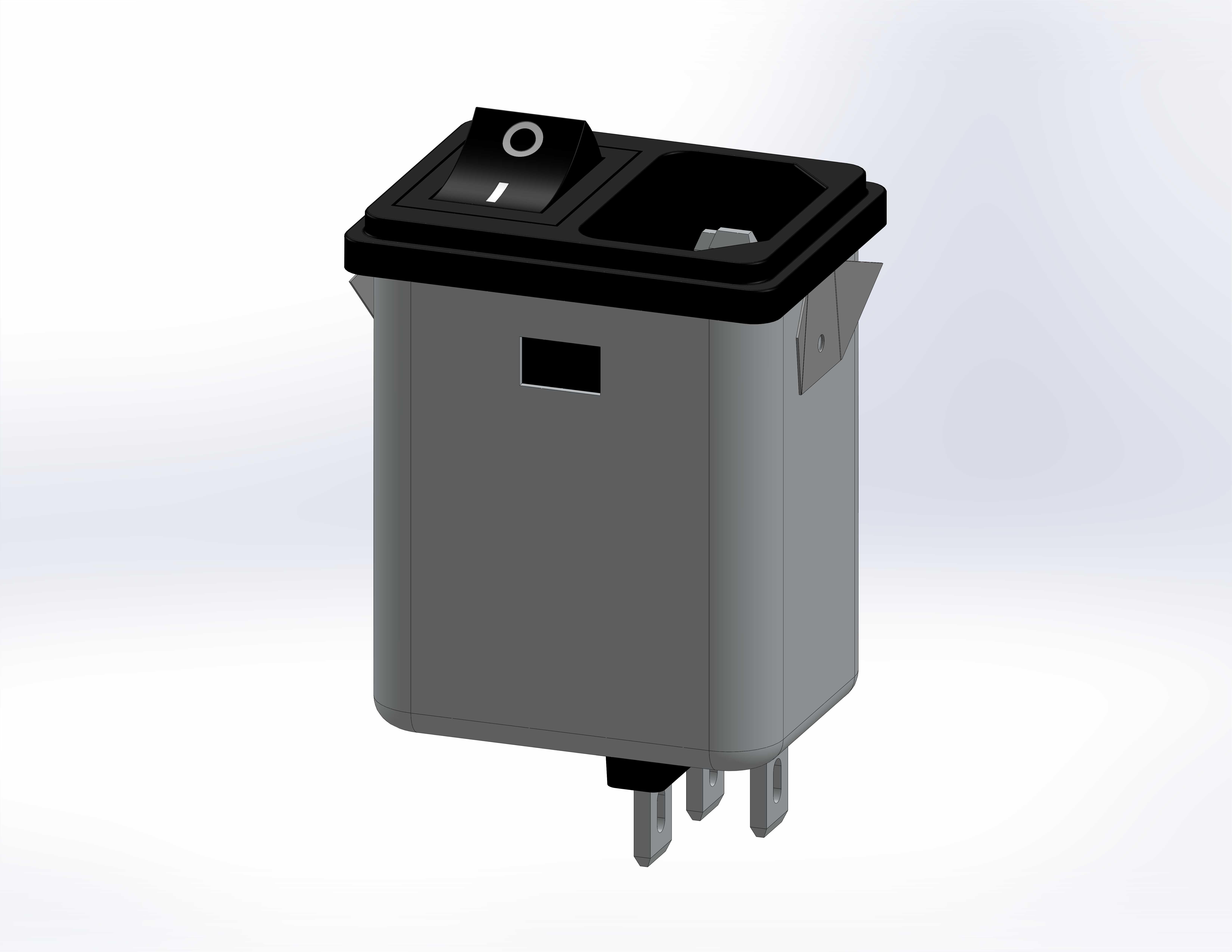

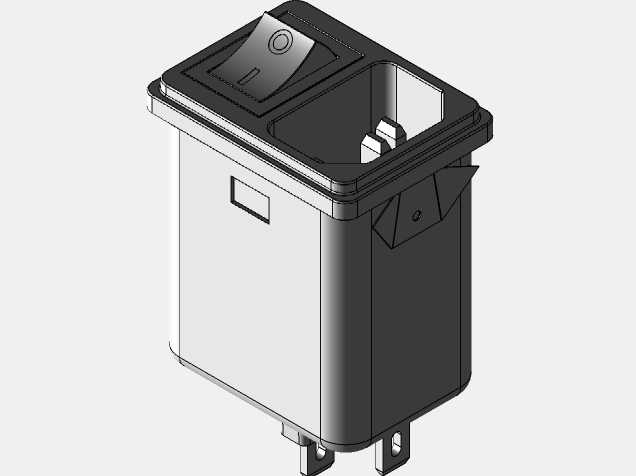

这款带开关一体式的EMI电源滤波插座，是面向小功率机电设备、工控板卡、桌面型测试仪器开发的进线端滤波组件，在结构设计上整合了品字电源输入接口、船型翘板开关、EMI滤波电路三个独立功能模块，相比传统分散布置的插座、开关、滤波器组合，能大幅压缩设备进线仓的内部安装空间，减少内部接线环节带来的杂散电磁耦合问题。从实际应用场景来看，这类滤波插座常被用在小型数控装置、医疗检测外设、工业通讯网关、音频测试设备的电源进线端，用来滤除市电电网中携带的共模、差模电磁干扰，同时阻挡设备自身开关电源工作产生的高频干扰反向馈入电网，避免同一供电回路下的其他精密设备出现信号误码、采样失真等问题。在结构设计思路上，这款产品采用卡扣式嵌入式安装结构，壳体主体为阻燃工程塑料注塑成型，顶部集成的船型开关带O型标识档位，开关拨动手感阻尼适中，拨块行程清晰，能避免设备运输振动过程中出现误触发断电的情况；品字插座接口的铜件采用弹性锡磷青铜材质，插拔力符合国标电源连接器的相关要求，多次插拔后仍能保持可靠的接触压力，不会出现接触电阻过大导致的接插部位发热问题。安装边界方面，这款滤波插座为卡装式固定结构，面板适配常见的设备钣金开孔尺寸，两侧的弹性卡扣能直接卡入1-2mm厚度的钣金或塑料面板，不需要额外加装固定螺丝，装配效率远高于传统螺丝固定的独立滤波器；底部的插针为直插式焊片结构，可直接焊接在设备内部的电源PCB板上，也可以搭配冷压端子做导线压接连接，插针间距符合安规爬电距离要求，不同极性引脚之间的绝缘间隙满足低压电器的安全规范。从功能特性来看，产品内部的滤波电路采用共模电感搭配X电容、Y电容的典型拓扑，壳体内部做了灌封处理，既能固定内部电感、电容元件避免振动松脱，也能提升元件之间的绝缘性能，同时起到一定的散热作用，在额定工作电流下长时间运行时，壳体表面温升控制在安全范围内，不会出现过热导致的壳体变形问题。在选型适配时，需要注意设备的额定工作电流不能超过插座的标称载流值，同时安装位置要远离设备内部的强干扰源比如功率变压器、高频逆变模块，避免滤波效果受外部磁场影响；插座面板与设备壳体之间可以加装薄型密封泡棉，提升设备进线部位的防尘防护等级，适配多粉尘的工业车间使用场景。
