戴维森高中竞赛轮式投球机器人设计

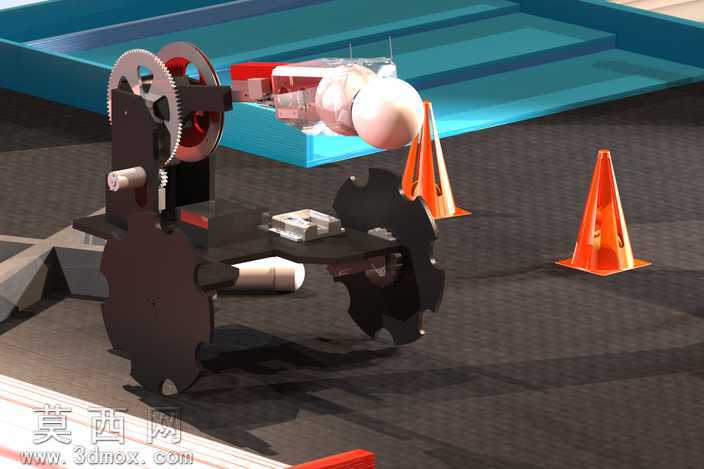

本作品为面向青少年机器人竞赛打造的轮式竞技机器人三维设计方案，整体建模过程围绕竞赛规则的功能需求展开，在三维建模阶段优先完成核心功能模块的结构搭建，首先确定行走机构的布局：采用大直径异形轮缘的轮式行走结构，适配竞赛场地的复杂地面工况，轮体采用硬质工程塑料材质设定，建模时对轮缘的异形齿状轮廓做了参数化处理，可根据场地摩擦系数快速调整轮廓参数，保证行走过程的抓地力与越障能力。传动系统部分以齿轮组作为核心传动构件，建模时还原了直齿圆柱齿轮的啮合间隙、齿形参数，齿轮组采用金属材质渲染，表面做哑光金属质感处理，清晰呈现动力传递路径：动力从驱动端输出后经多级齿轮减速，分别传递至行走轮与上部的投球执行机构。上部投球机构是本设计的核心功能模块，建模时预留了球体容纳腔与抛射动力组件的安装位，抛射臂的转动轴与齿轮传动组做了同轴约束，可在装配体环境下模拟投球动作的运动轨迹，验证抛射角度与行程的匹配度。机身主体框架采用轻量化板材拼接结构，建模时对每一块安装板的安装孔位、定位槽做了精确约束，保证电控组件、电池模块、动力组件的安装空间互不干涉，框架材质设定为高强度碳纤维板材，渲染时呈现哑光黑的碳纤维纹理，兼顾轻量化与结构强度的视觉表达。场景渲染阶段搭建了模拟竞赛场地的环境，添加了场地常见的交通锥作为参照物，地面采用带细微纹理的竞赛地垫材质，打光采用柔和的室内赛场布光方案，通过多组面光源消除结构死角的阴影，清晰呈现齿轮啮合细节、轮体轮廓、投球机构的组件布局。设计过程中充分考虑竞赛机器人的快速拆装需求，所有紧固件的安装位都预留了操作空间，模块化的结构划分可让参赛选手根据竞赛任务快速更换功能组件，行走轮、投球机构、电控安装仓都采用独立的子装配体设计，既方便建模阶段的结构迭代，也能匹配实际加工制作时的分模块组装需求，整体结构在满足投球、行走核心功能的前提下，尽可能压缩整机尺寸与重量，适配竞赛的重量与尺寸限制要求。
