麦克纳姆轮全向移动机器人底盘结构设计

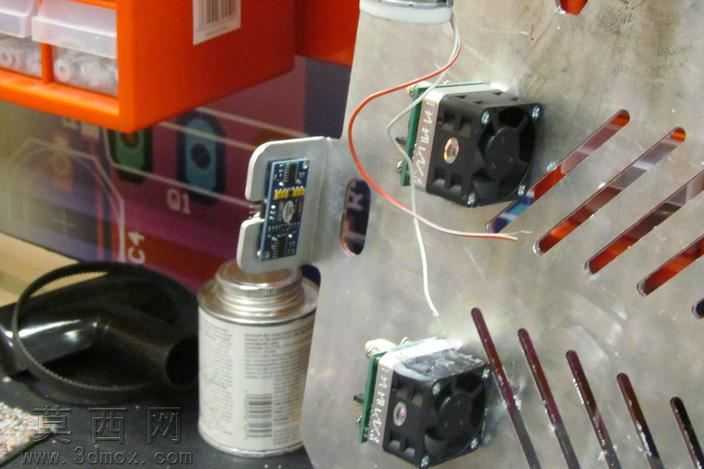

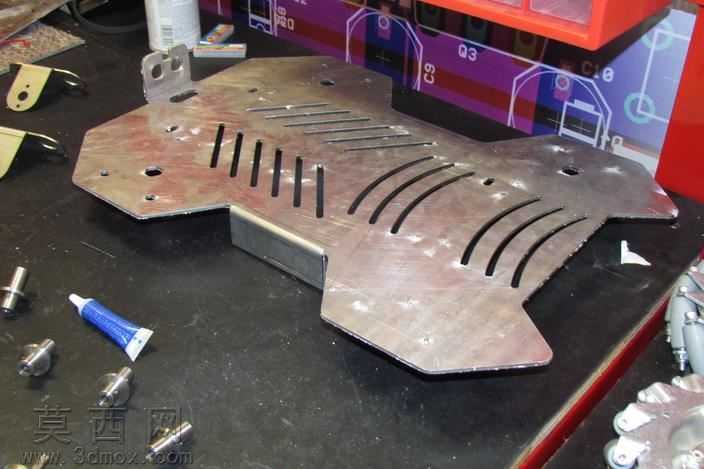

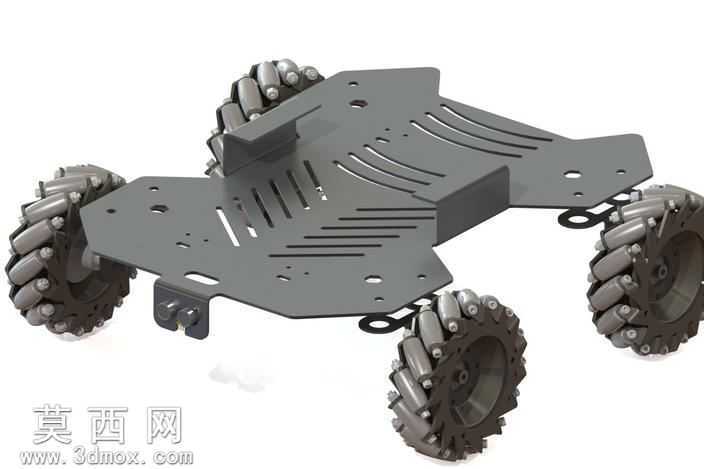

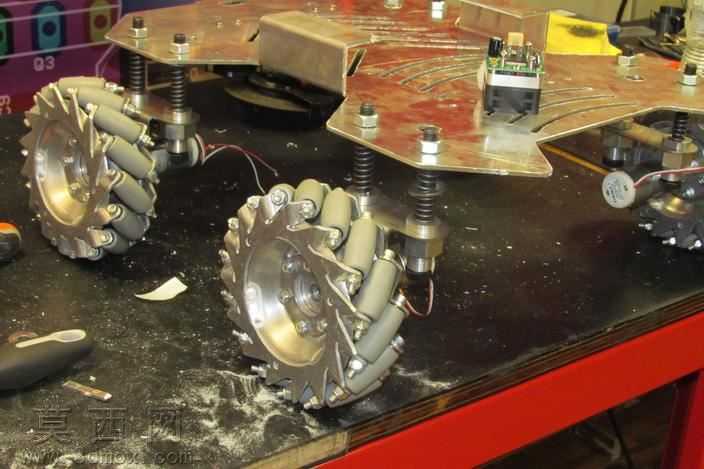

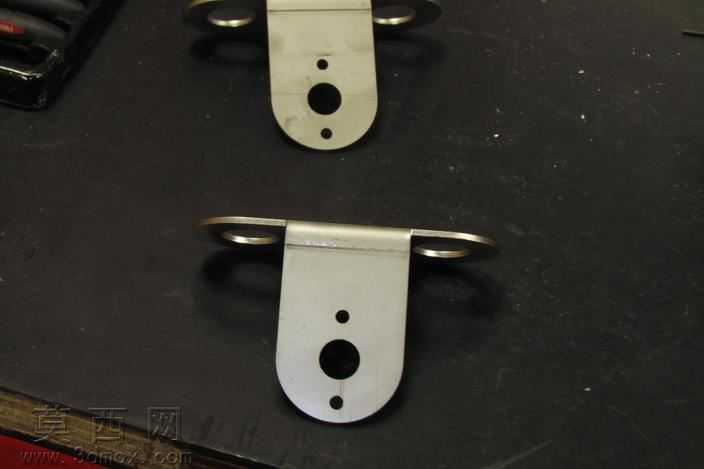

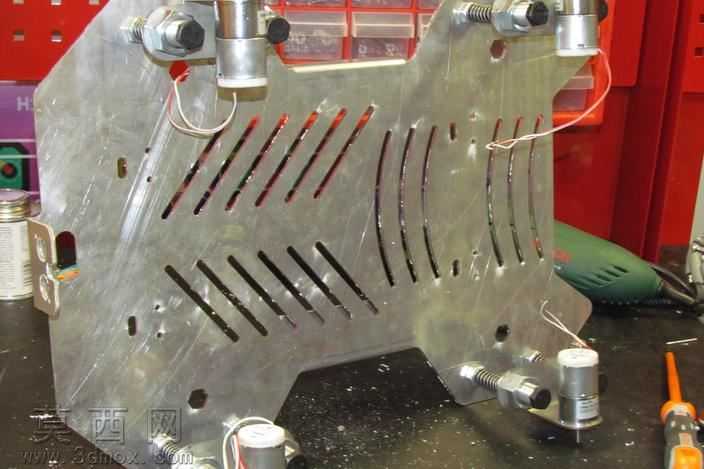

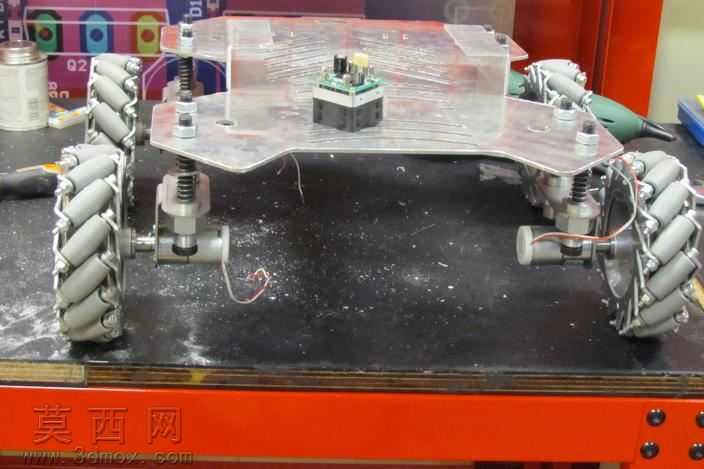

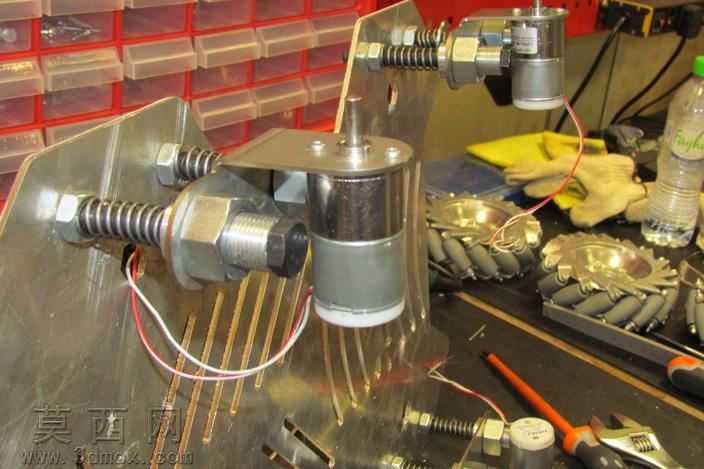

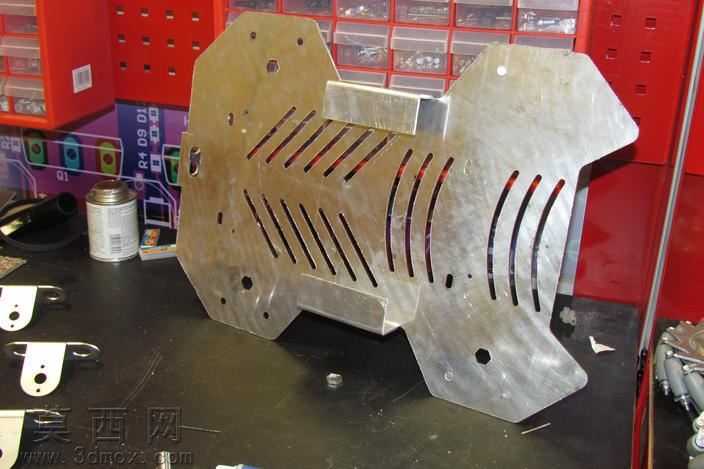

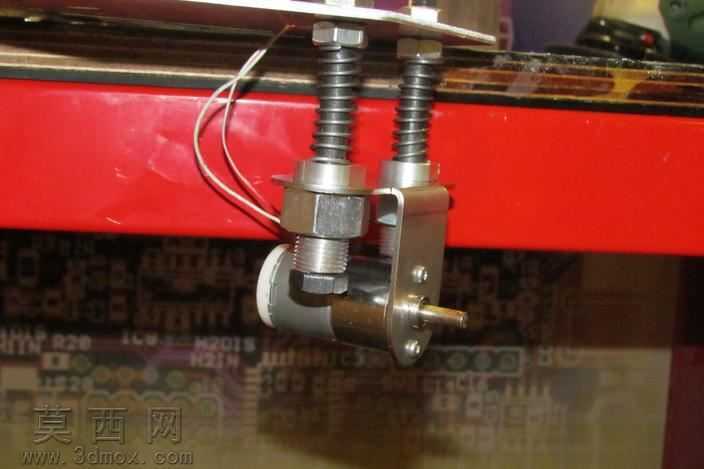

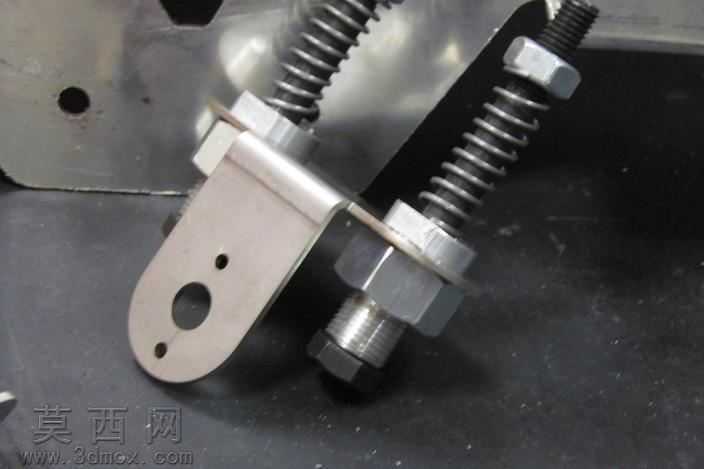

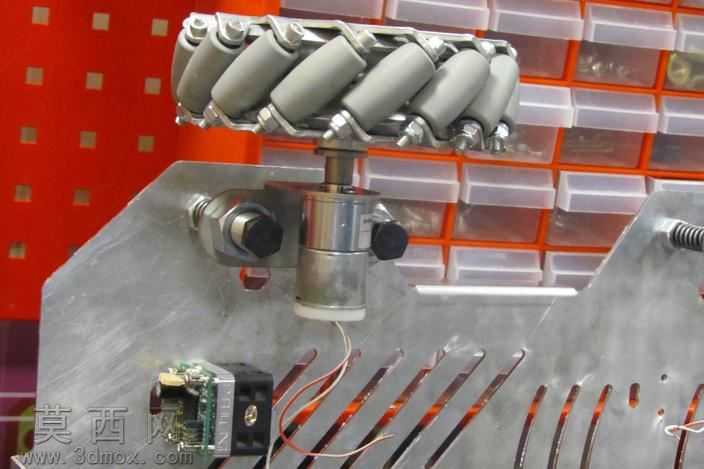

本作品为麦克纳姆轮式全向移动机器人底盘三维模型，建模过程中严格遵循机械设计规范，对底盘主体、轮组安装结构、传感预留位等部分进行了精细化的参数化建模。底盘主体采用钣金式平板结构设计，建模时通过草图绘制精准排布各类安装孔位，包括轮组固定孔、上层拓展安装孔、走线槽位、传感器安装位，利用拉伸、切除、阵列等特征完成主体结构构建，板材厚度均匀一致，所有开孔位置均匹配标准紧固件尺寸，保证后续装配的可行性。四个麦克纳姆轮作为核心行走部件，建模时还原了其特殊的辊子排布结构，每个轮体周向均匀布置多根斜向自由辊子，辊子与轮架的连接结构、轮毂的安装定位特征均完整呈现，轮组与底盘的连接支架设计有合理的安装基准面，可保证四个轮子的安装平面度，避免运行中出现受力不均的问题。底盘前部预留了传感器安装凸台，可适配红外、超声等常见避障传感器的安装需求，整体结构无冗余设计，在保证结构强度的前提下通过开设减重槽降低整体自重。材质渲染方面，底盘主体赋予哑光金属钣金材质，还原金属板材的磨砂质感与轻微反光特性，麦克纳姆轮的轮毂采用深色工程塑料材质，辊子部分赋予带轻微阻尼质感的橡胶材质，金属安装件赋予镀锌亮面金属材质，通过不同材质的区分清晰呈现各部件的功能属性。设计思路围绕多方向移动的核心需求展开，依托麦克纳姆轮的运动特性，可实现前行、横移、斜行、零半径回转等全向运动功能，整体结构紧凑，拓展性强，可作为各类巡检机器人、搬运机器人、教学实验机器人的通用移动底盘，适配毕业设计、教学演示、小型移动平台开发等多种应用场景，模型结构完整，各部件装配关系清晰，可直接用于结构验证、运动仿真、工程出图等后续开发环节。
