方形54珠LED硬灯条结构设计

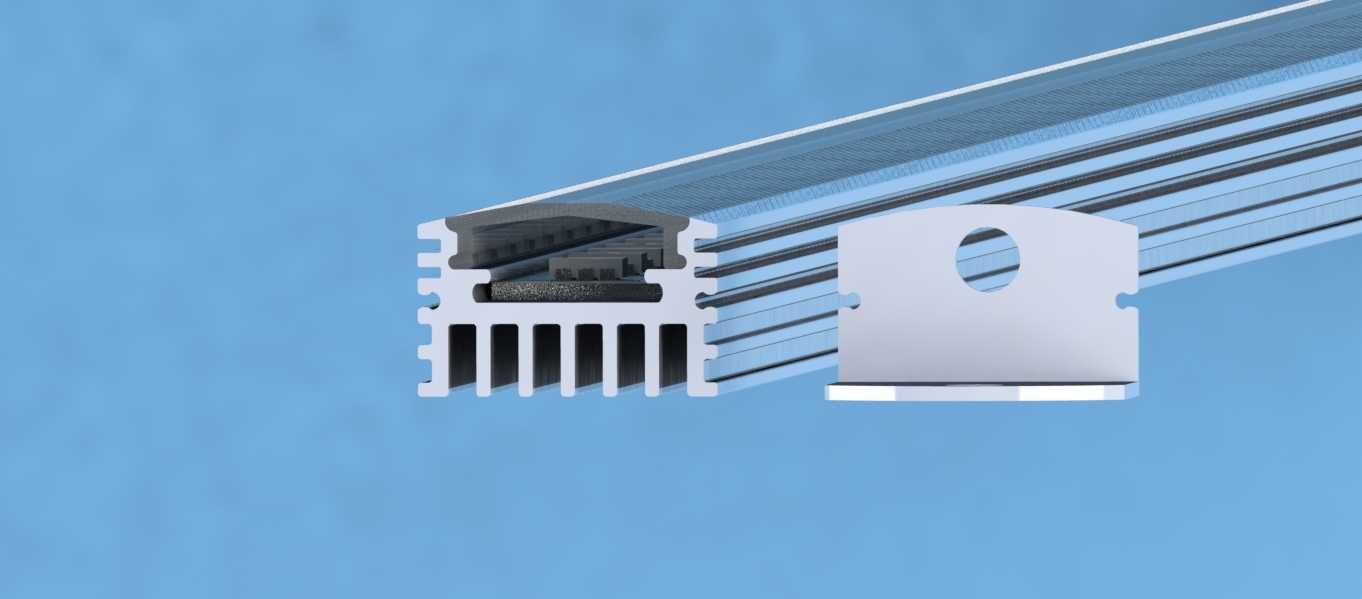

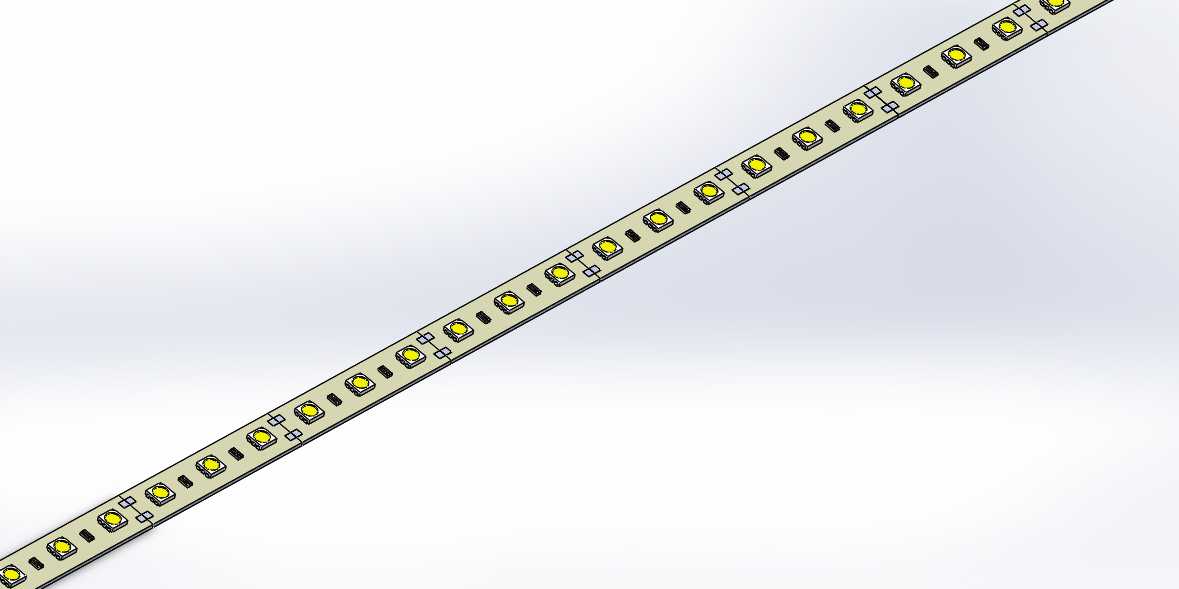

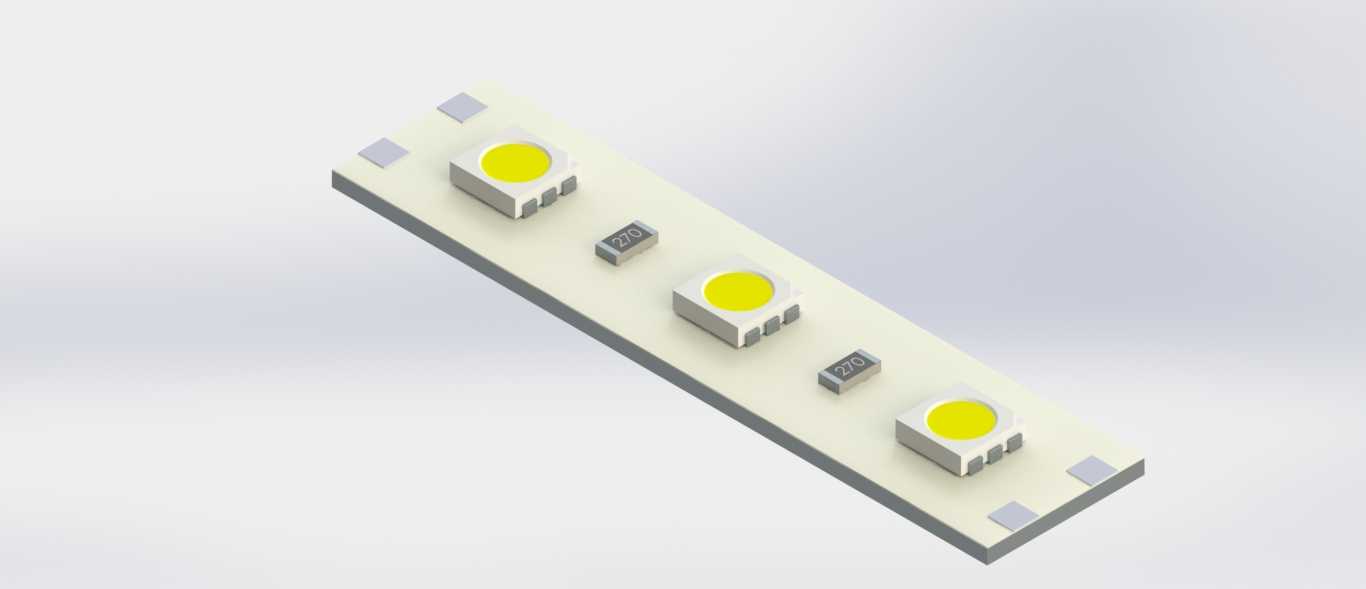

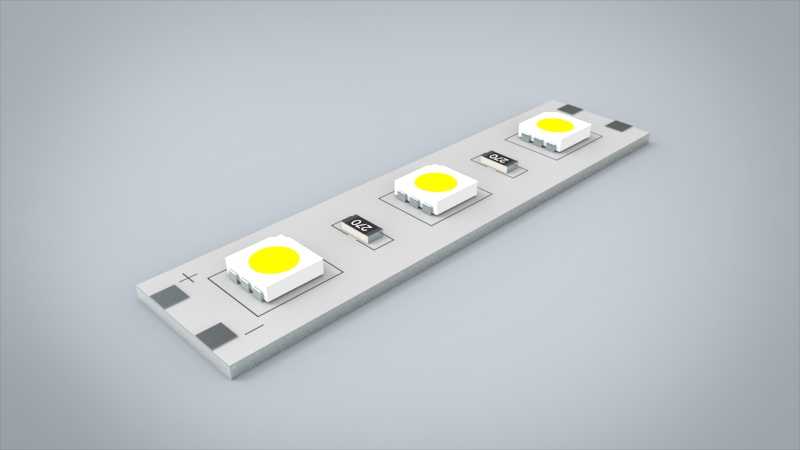

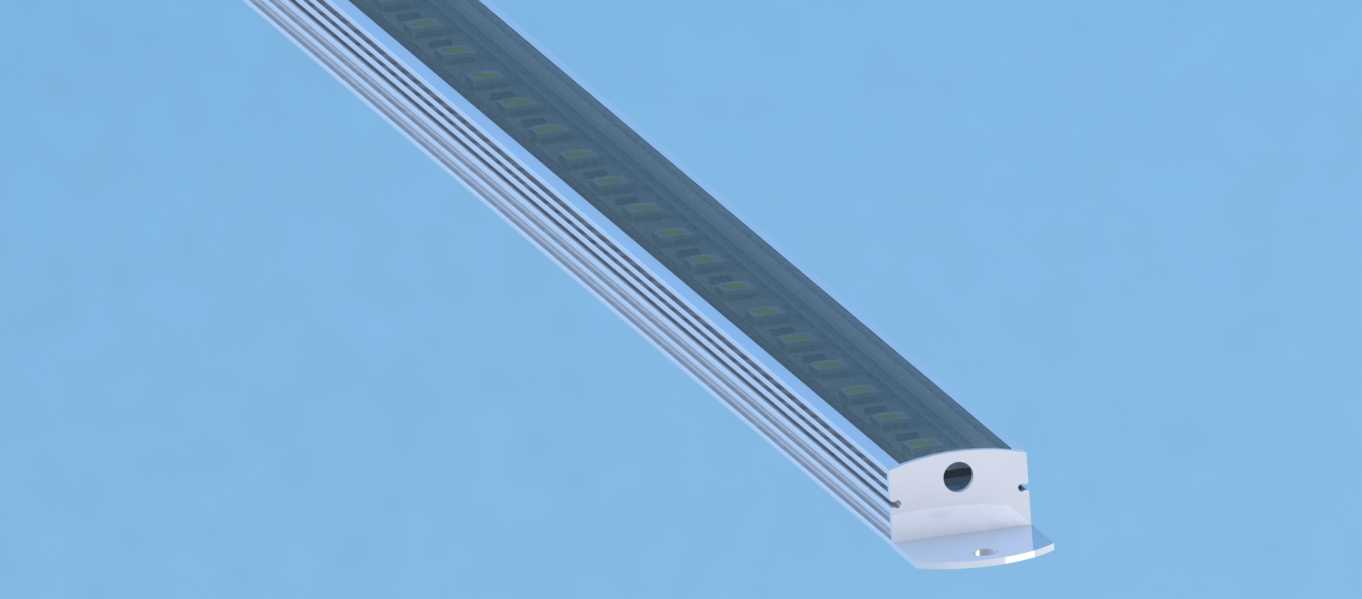

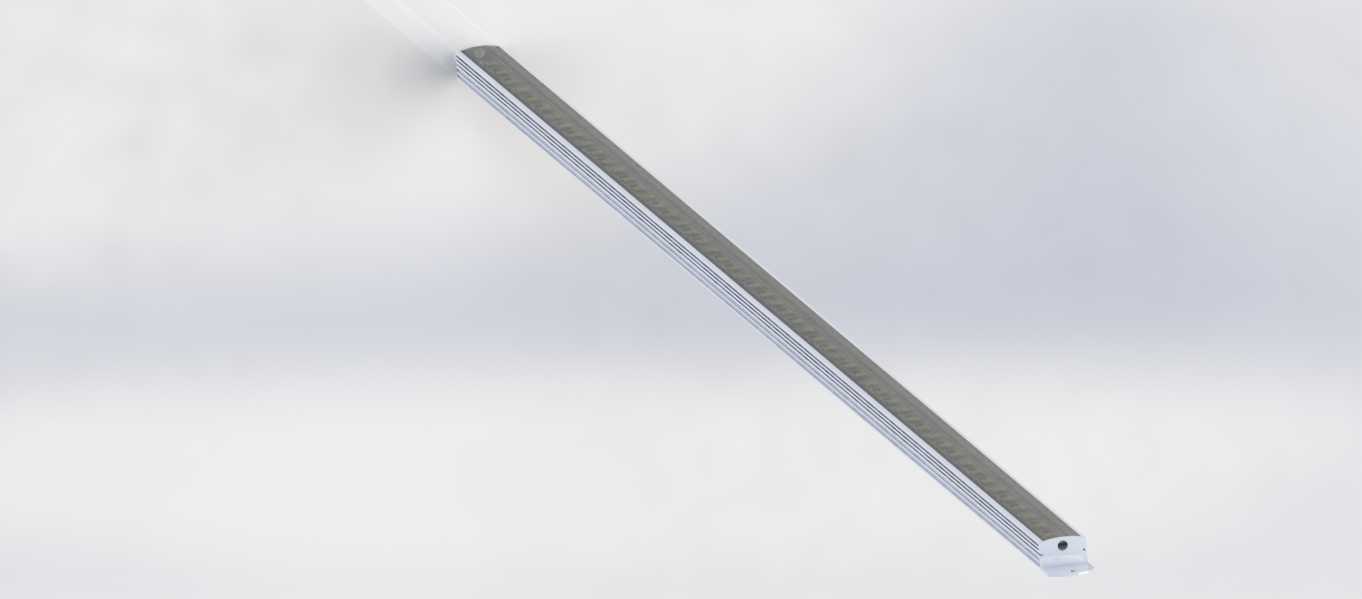

这款方形LED硬灯条的结构设计，首先要匹配商超展柜、设备内嵌照明、工业设备局部补光这类窄空间安装场景，这类场景往往对灯体的截面尺寸有严格限制，不能占用过多安装腔位，同时还要兼顾散热与安装便捷性。从结构来看，灯体采用铝合金挤压型材作为主体外壳，型材截面为规整方形，外侧带多道平行散热筋，既可以提升外壳的结构刚性，避免长尺寸灯条出现弯折变形，也能增大散热面积，将灯珠工作产生的热量快速传导到外部环境，降低灯珠光衰速率，延长整体使用寿命。灯条端部设计有一体式安装端盖，端盖上预留了沉头安装孔，安装时可以直接通过螺丝将灯条固定在安装基面，不需要额外加装固定卡扣，适配平面贴装、内嵌卡槽安装两种方式，安装孔位的沉头设计可以让螺丝头完全没入端盖平面，不会突出灯体表面，避免影响灯条的内嵌安装适配性。灯珠沿灯条长度方向等距排布，单根灯条集成54颗LED灯珠，排布间距经过计算，能够保证出光均匀，不会出现明显的颗粒暗区，灯条正面预留了灯罩安装卡槽，可以搭配磨砂透明灯罩使用，柔化出光效果，避免直视产生眩光。设计过程中需要重点控制型材的截面公差，尤其是灯罩卡槽的尺寸精度，既要保证灯罩安装后不会出现松脱晃动，也要方便后期维护时的灯罩拆卸，端盖与型材主体的配合采用止口定位，配合间隙控制在合理范围，既可以避免装配后出现错位，也能起到一定的防尘作用，适配普通室内干燥环境的使用需求。灯体的出线位置设计在端盖侧面，出线孔预留了护线套安装位，可以避免线材被端盖锐边割破，提升布线的安全性。这类硬灯条的长度可以根据实际安装需求进行裁切，型材本身的结构设计支持定长截断后加装端盖，不需要重新开模，能够适配不同长度的安装场景，不管是短距离的设备局部照明，还是长距离的展柜轮廓照明，都可以通过调整裁切长度来匹配安装边界。
