V型六缸柴油动力装置结构设计

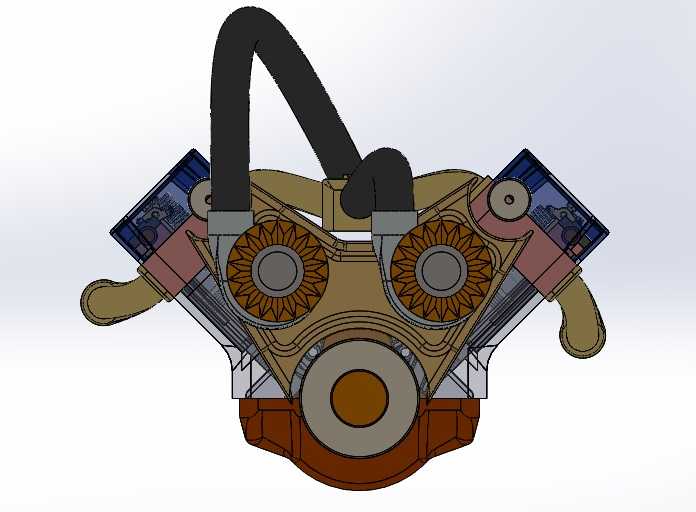

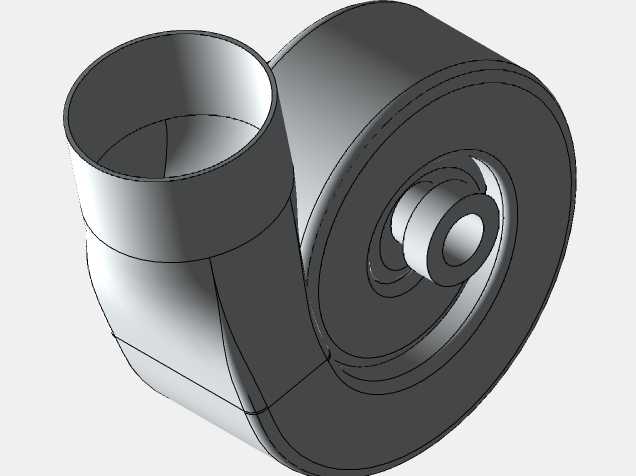

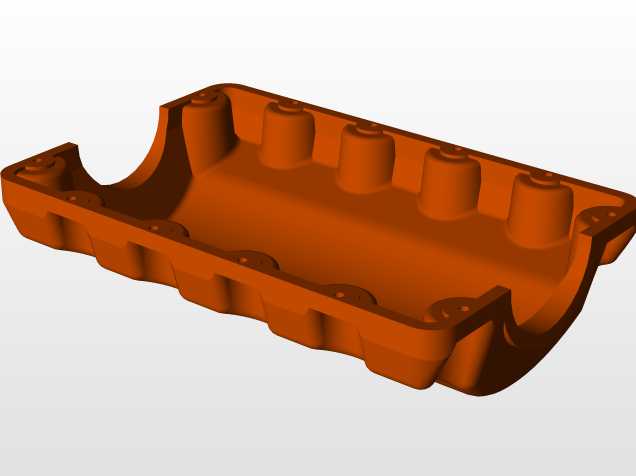

这款V型六缸柴油动力装置，主要适配中型商用车、非道路工程作业机械以及小型船舶动力场景，作为整套设备的核心动力输出单元，需要在高负载、长时间连续运行的工况下保持稳定的做功效率，因此结构设计阶段优先考量了缸体布局的平衡性与进排气路径的流畅性。从结构布局来看，采用60度夹角的V型缸体排布，相比直列六缸结构大幅缩短了整机轴向尺寸，能够适配机舱空间更紧凑的搭载场景，同时V型对称布局可以抵消大部分活塞往复运动产生的一阶、二阶振动，降低整机运行时的抖动幅度，减少配套机架的减震结构设计压力。进排气系统采用双侧对称布置的涡轮增压器，分别对应两侧气缸组的排气驱动，能够在低转速区间快速建立增压压力，提升低速扭矩输出表现，满足工程设备起步、重载爬坡时的动力需求；进气管道的走向做了圆弧过渡处理，尽可能降低进气阻力，配合透明壳体设计的气门室盖，可以直观观察到配气机构的运行状态，也便于教学演示场景下展示配气相位的工作逻辑。设计过程中对各部件的安装边界做了明确的约束，缸体两侧的安装支脚位置预留了通用的固定螺栓孔位，能够匹配多数商用车与工程设备的动力悬置安装点位，不需要额外做转接支架设计；油底壳采用低位倾斜结构，保证车辆在倾斜坡道行驶时，机油泵能够持续抽取到润滑油，避免出现润滑中断的故障。整机的外部管路布局做了集成化处理，冷却水管路、燃油管路顺着缸体外侧的预留卡槽排布，既减少了管路之间的干涉，也便于后期维护时快速拆装对应部件；双涡轮的安装位置避开了高温排气歧管的直接热辐射区域，同时预留了隔热罩的安装空间，能够降低机舱内的热负荷，延长周边橡胶管路、电气元件的使用寿命。从做功特性来看，六缸交替做功的点火顺序让动力输出更加平顺，没有四缸机常见的动力间断感，搭配柴油压燃的做功方式，整机压缩比设定在适合商用场景的区间，能够保证燃油充分燃烧，降低长时间运行的燃油消耗。
