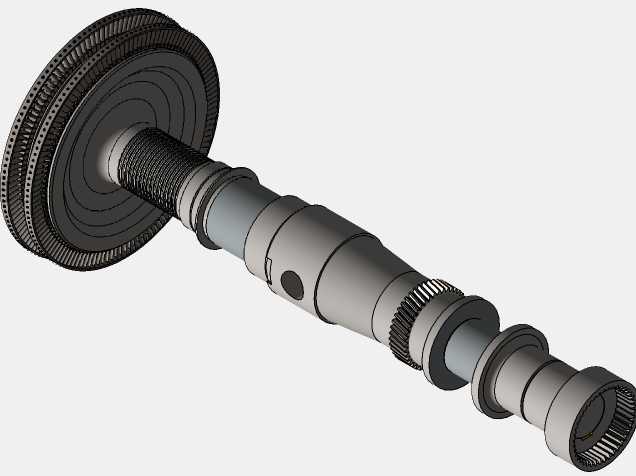

背压式汽轮机转子结构三维设计

该转子作为背压式蒸汽轮机的核心做功部件，主要应用于中小型工业热电联产、工业驱动类汽轮机组场景，可直接驱动发电机、工业压缩机、泵类等负载，在进排汽参数匹配的工况下将蒸汽热能转化为旋转机械能输出。从结构设计逻辑来看，整根转子采用整锻与套装结合的结构形式，主轴沿轴向依次布置有推力盘、轴封段、叶轮安装位、轴承支撑轴颈、联轴器连接端，各级叶轮沿轴向按通流顺序排布，叶片采用枞树型叶根与轮盘榫槽配合，保证高转速下的连接可靠性，同时兼顾拆装维护的便利性。设计阶段需重点考量临界转速避开工作区间，该转子额定工作转速达15000转/分，属于高转速回转部件，轴系的动平衡精度要求达到G1级以上，轴颈位置的圆柱度、同轴度公差需控制在微米级，避免运行中出现油膜振荡、轴瓦磨损等故障。安装边界方面，两端轴颈需匹配对应规格的径向滑动轴承，推力盘位置与推力轴承组件配合，承担蒸汽作用在转子上的轴向推力，轴封段与汽封片配合减少蒸汽沿轴端的泄漏量，末端联轴器端可通过齿式联轴器或膜片联轴器与被驱动设备连接，安装时需保证轴系对中偏差在允许范围内，避免附加弯矩造成轴系振动超标。从功能特性来看，该转子适配的进汽参数为18巴、310摄氏度，排汽压力5巴，输出功率可达950马力，通流部分的叶型按变工况运行特性优化，在负荷波动区间内保持较高的通流效率，轮盘上开设的平衡孔用于平衡叶轮两侧的蒸汽压差，降低轴向推力载荷，轴上加工的测速齿轮、定位凸台用于配套转速监测、轴向位移监测等传感器的安装，满足机组运行状态监测的需求。建模过程中对所有回转面的同轴度、叶轮端面的垂直度、叶根槽的轮廓度都做了精确还原，可直接用于转子动力学仿真、装配干涉检查、检修培训等场景，结构细节完全贴合实际工业机组的转子设计规范，未做简化处理的密封齿、螺纹段、定位销孔等细节，能够为同类型转子的改型设计、故障分析提供精准的三维参考。
