立式承压储热式热水罐结构设计

这款立式储热供水罐体，主要面向小型商用供水、分布式采暖补热、小型生产工艺用热水储备场景设计，可独立作为小型热水供应单元的核心储热部件，也可配套太阳能集热、空气源热泵等热源完成热水储放缓冲，避免热源频繁启停带来的能耗波动与设备损耗。

从结构设计逻辑来看，罐体采用立式圆柱形态，优先考虑占地空间的压缩，相同容积下立式圆柱罐体的地面投影面积远小于卧式罐体，适合安装在空间局促的设备间、屋面配套设备区。罐体底部采用三支等角度分布的型钢支腿，支腿与罐体下封头采用焊接连接，支腿底部预留安装固定孔位，可通过膨胀螺栓与混凝土地面或设备钢架完成固定，安装时需保证支腿支撑面水平度偏差不超过千分之二，避免罐体倾斜带来的液位检测偏差、局部应力集中问题。

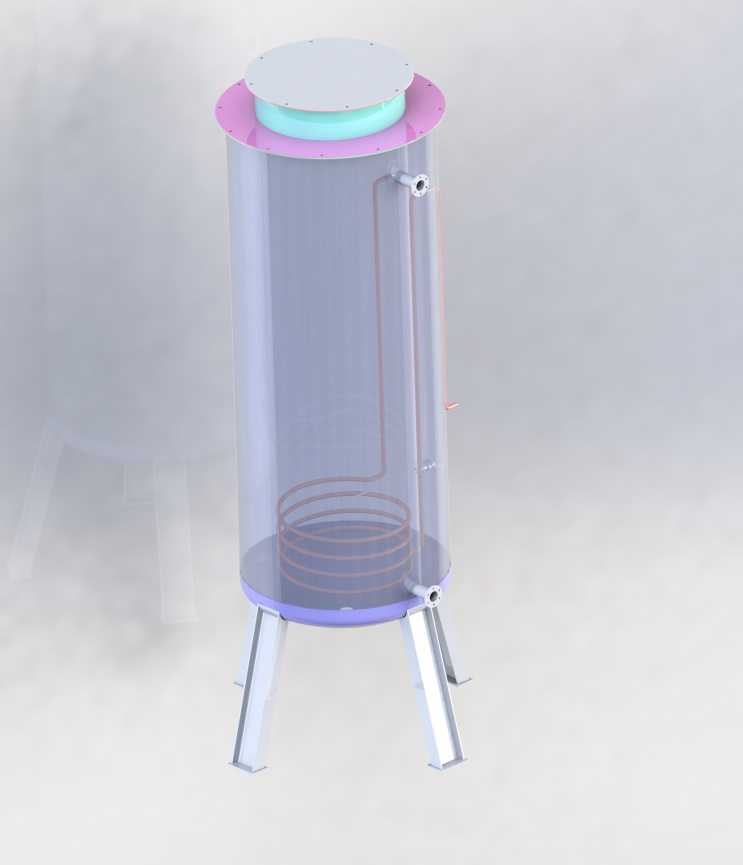

罐体内部设置螺旋盘绕式换热管，换热管从罐体下部侧方引出接口，可接入热源介质，通过管壁与罐内储水完成热交换，这种内置盘管的换热形式无需额外设置外部换热壳体，结构紧凑度更高，换热过程中罐内储水无外溢风险，适合对卫生要求较高的生活热水储放场景。罐体顶部采用快开式法兰压盖结构，压盖与罐体上法兰之间设置密封垫，通过周圈均布的螺栓完成压紧密封，既可以保证运行过程中的承压密封性能，也方便后期检修时打开顶盖，清理罐内沉积的水垢、检查内部盘管的腐蚀情况。

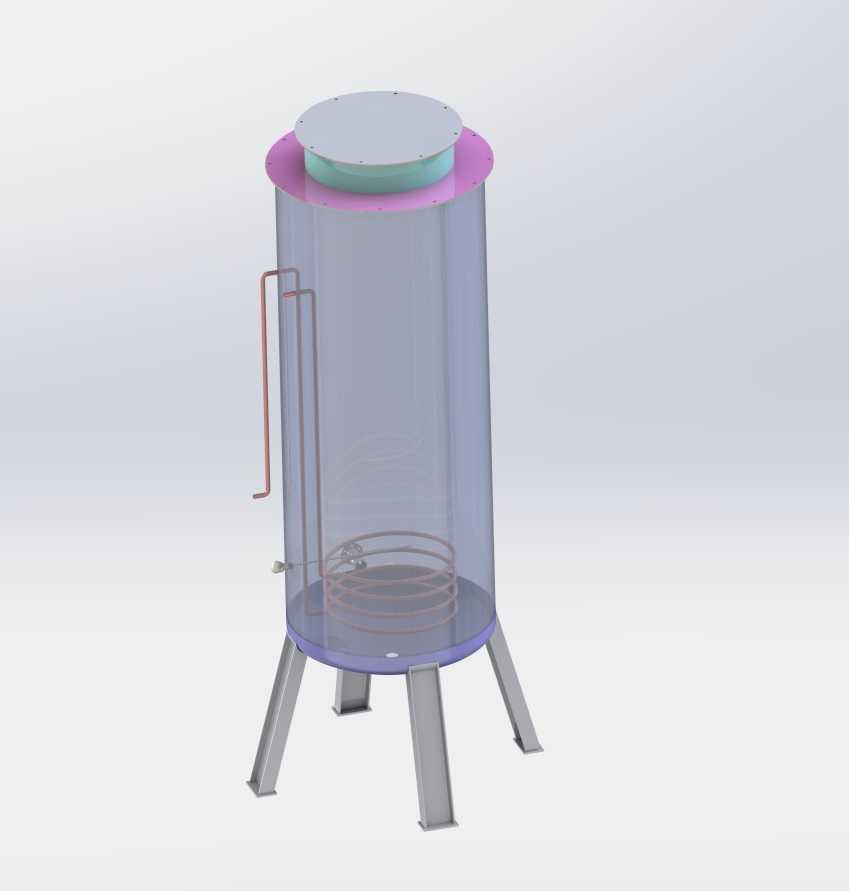

罐体侧部设置外置液位显示管，采用透明耐温管材，上下两端分别与罐体上部气相区、下部液相区连通，可直观观测罐内实际液位高度，方便运维人员实时掌握储水状态，避免缺水干烧或者溢流问题。侧部还预留了温度传感器安装接口、进水接口、出水接口，进水接口设置在罐体下部，出水接口设置在罐体上部，利用冷热水密度差实现自然分层，减少冷水进入后对上部已加热热水的扰动，提升热水输出率。

设计过程中对罐体壁厚做了针对性校核，满足常压或微承压储水的强度要求，支腿的承重载荷按照满水重量的1.5倍做安全余量核算，避免长期承重出现支腿变形。盘管的盘绕间距、管径选择结合常用热源的流量参数做匹配，保证换热过程中罐内水温均匀，不会出现局部过热或者上下层温差过大的问题。罐体外部可根据使用场景需求加装保温层，减少储热过程中的热量散失，提升整体能效表现。安装时需注意罐体周边预留不小于600mm的检修空间，方便后期对侧部阀门、仪表、顶部压盖进行操作维护，罐体底部距地面高度不小于200mm，满足底部排污接口的安装与操作空间要求。
