带安装基座的叶片式离心泵结构设计

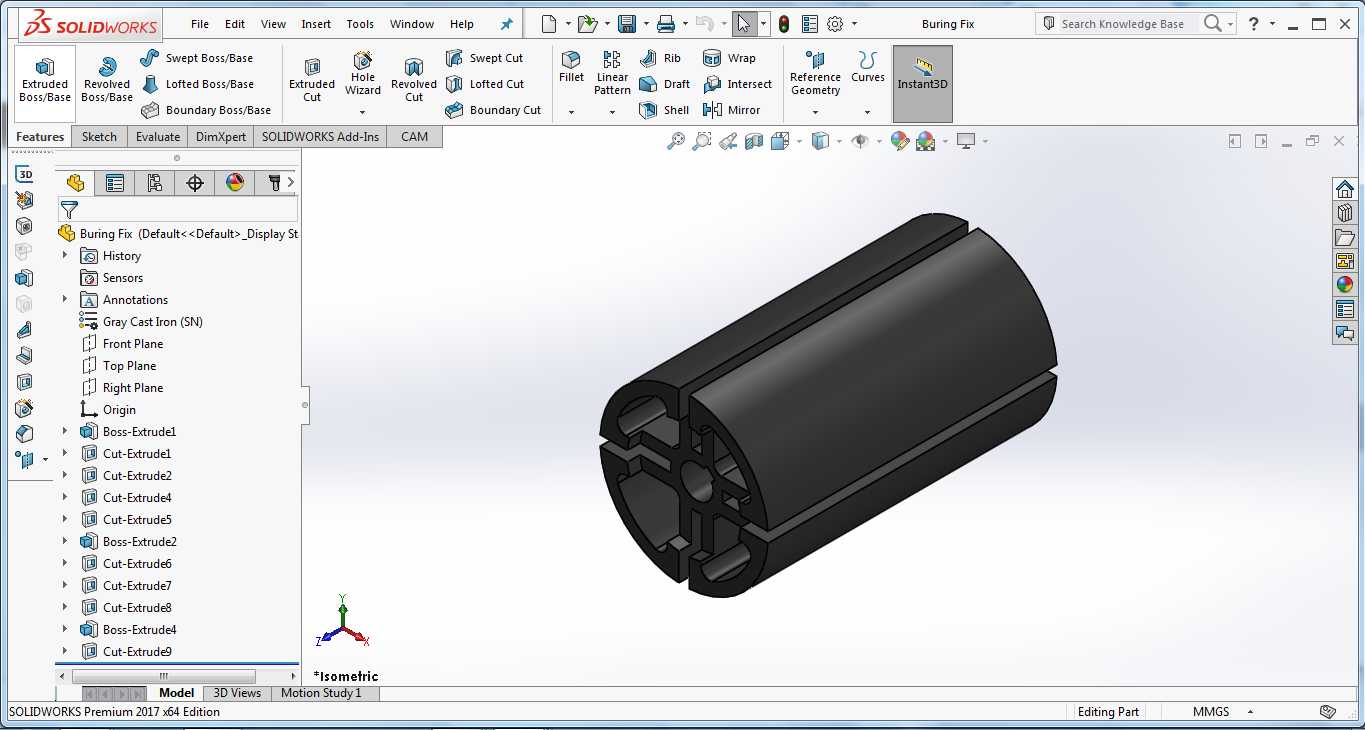

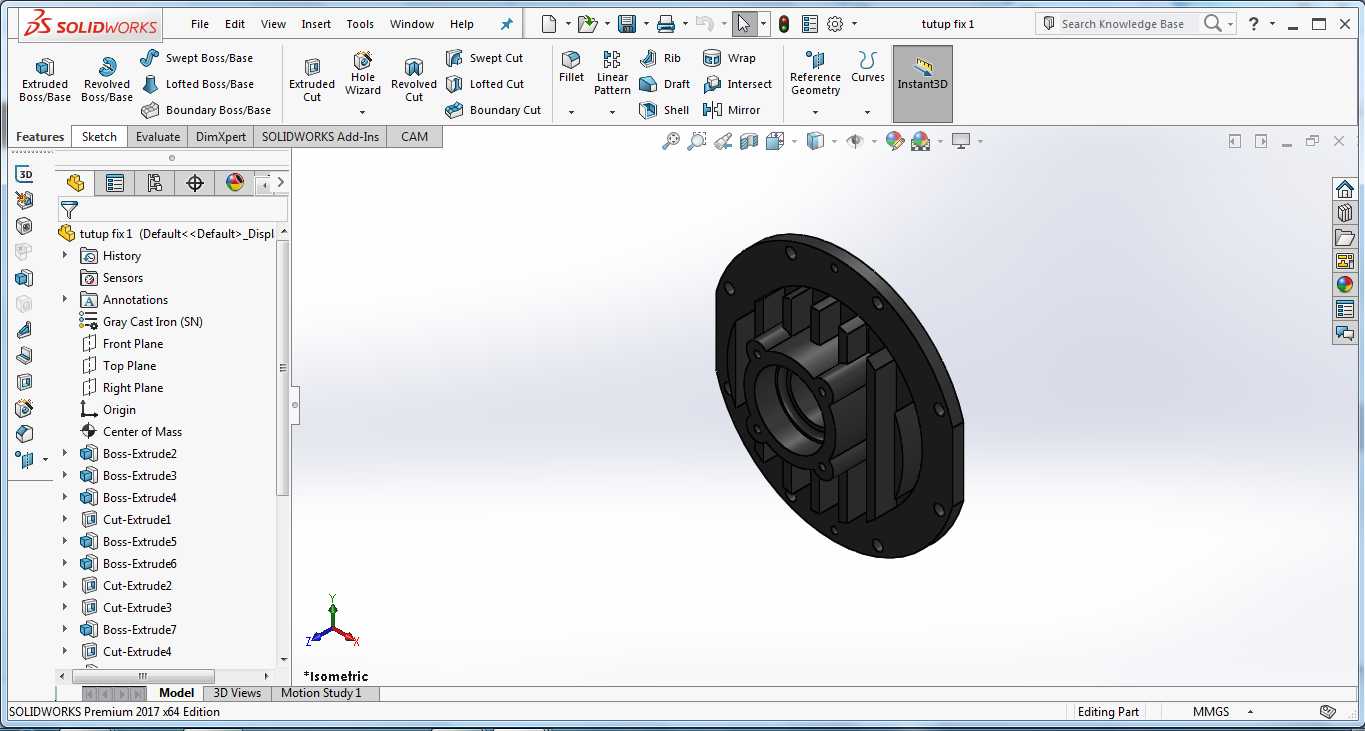

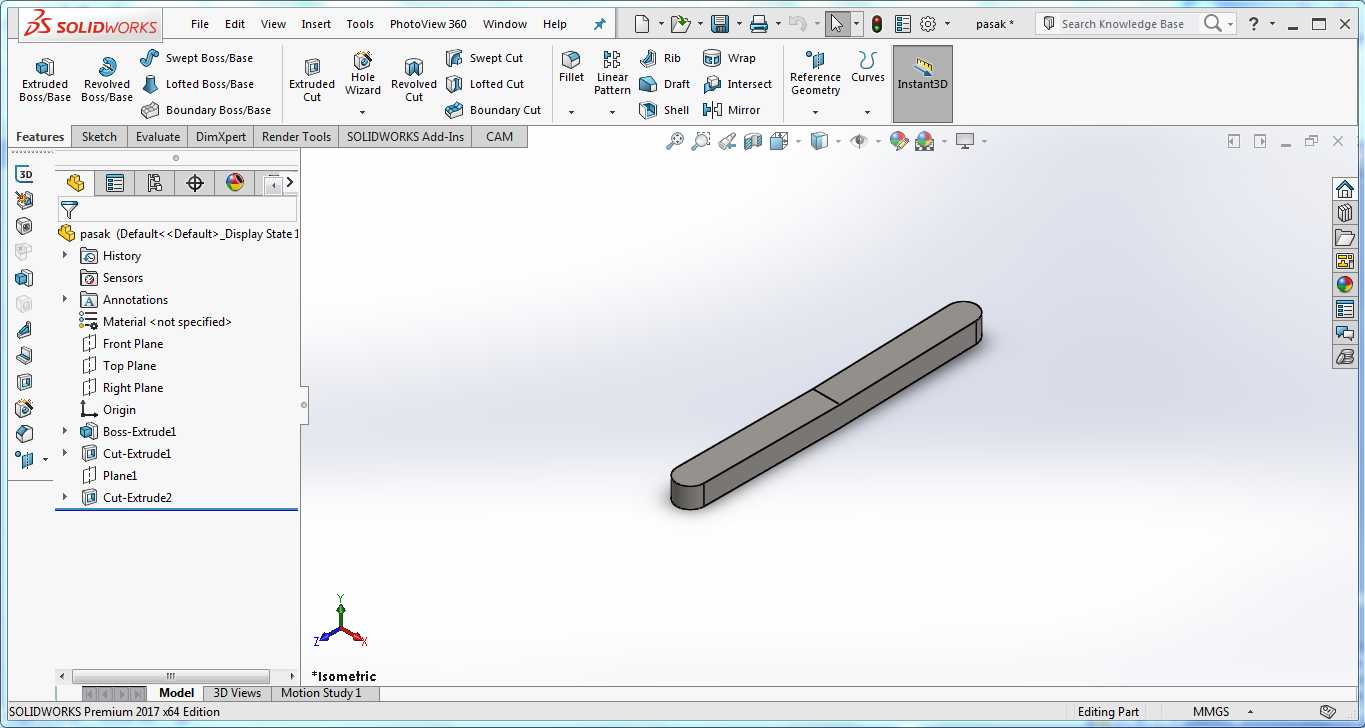

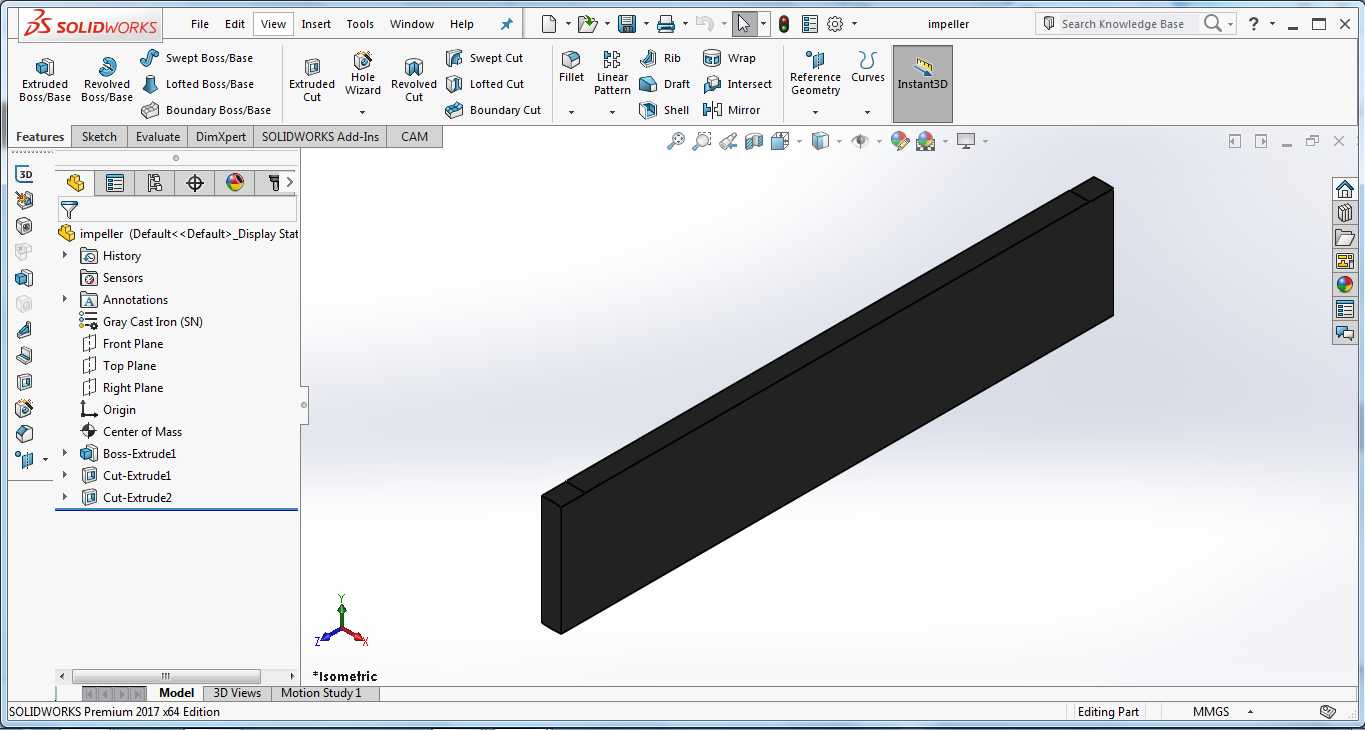

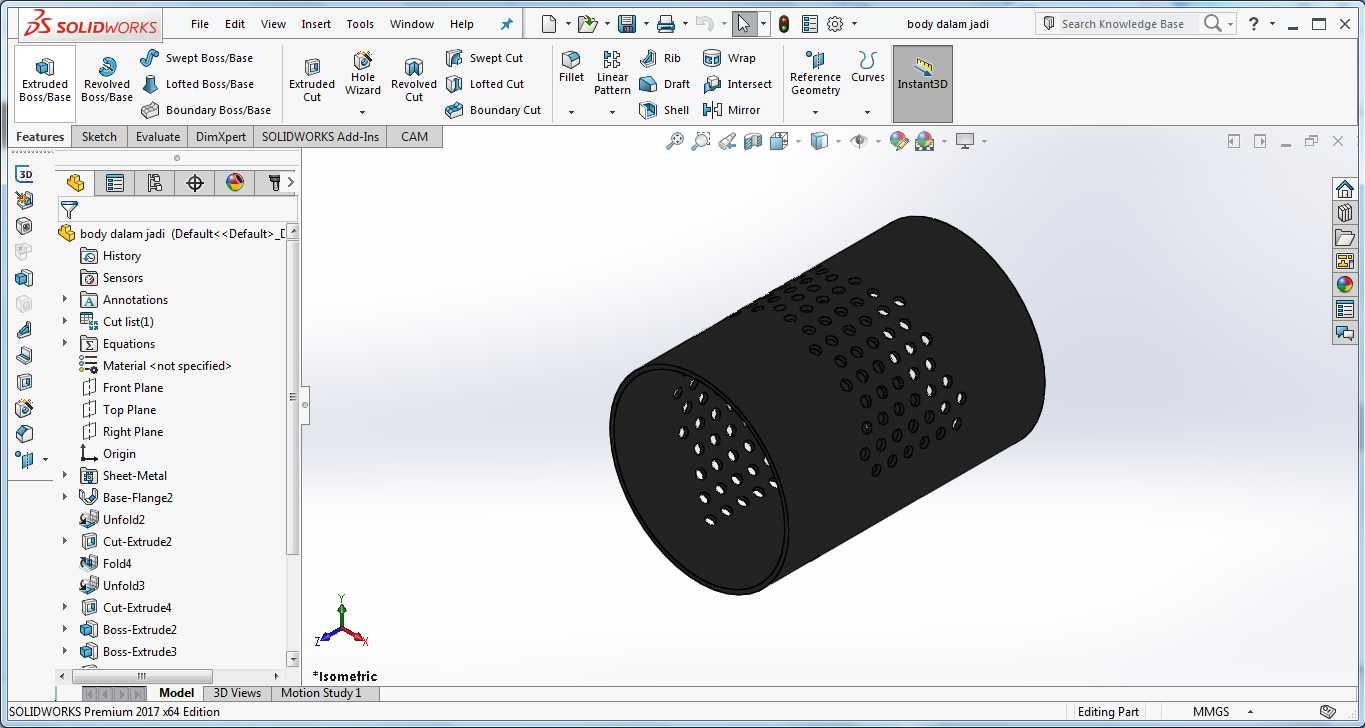

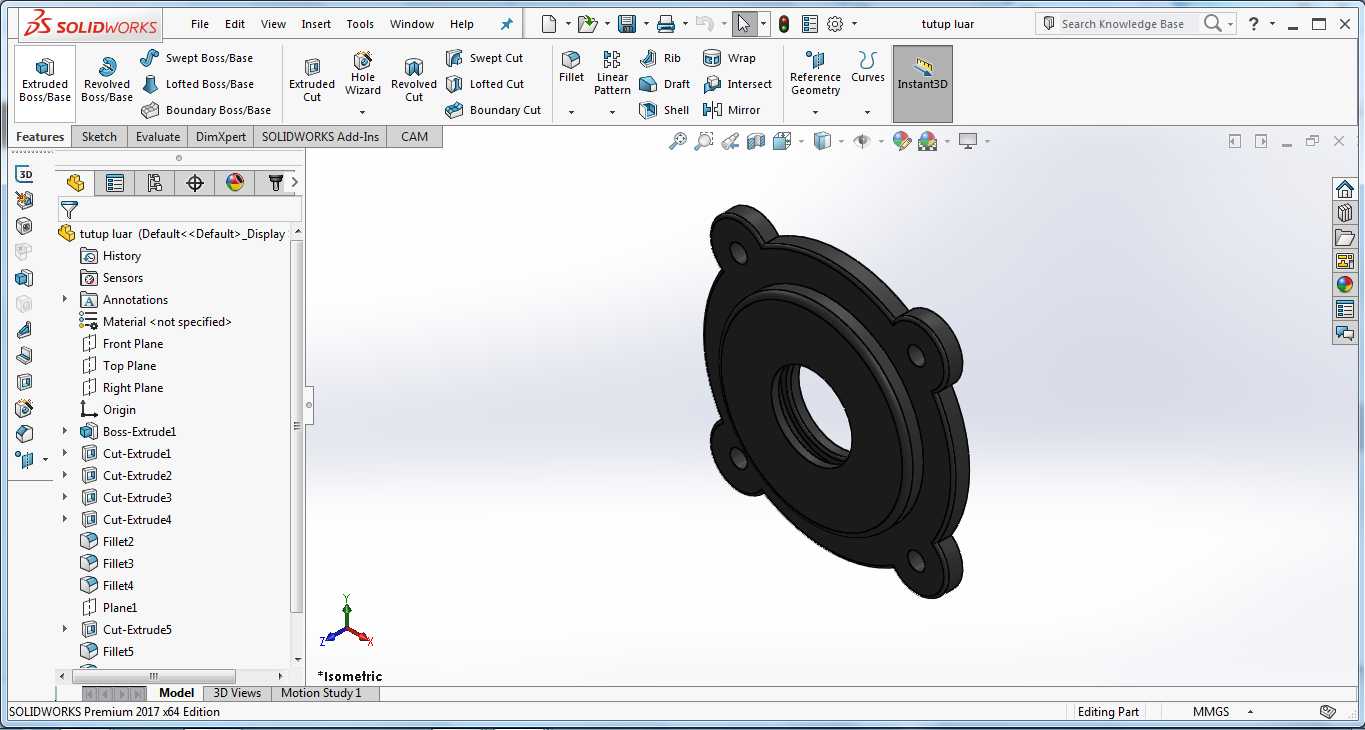

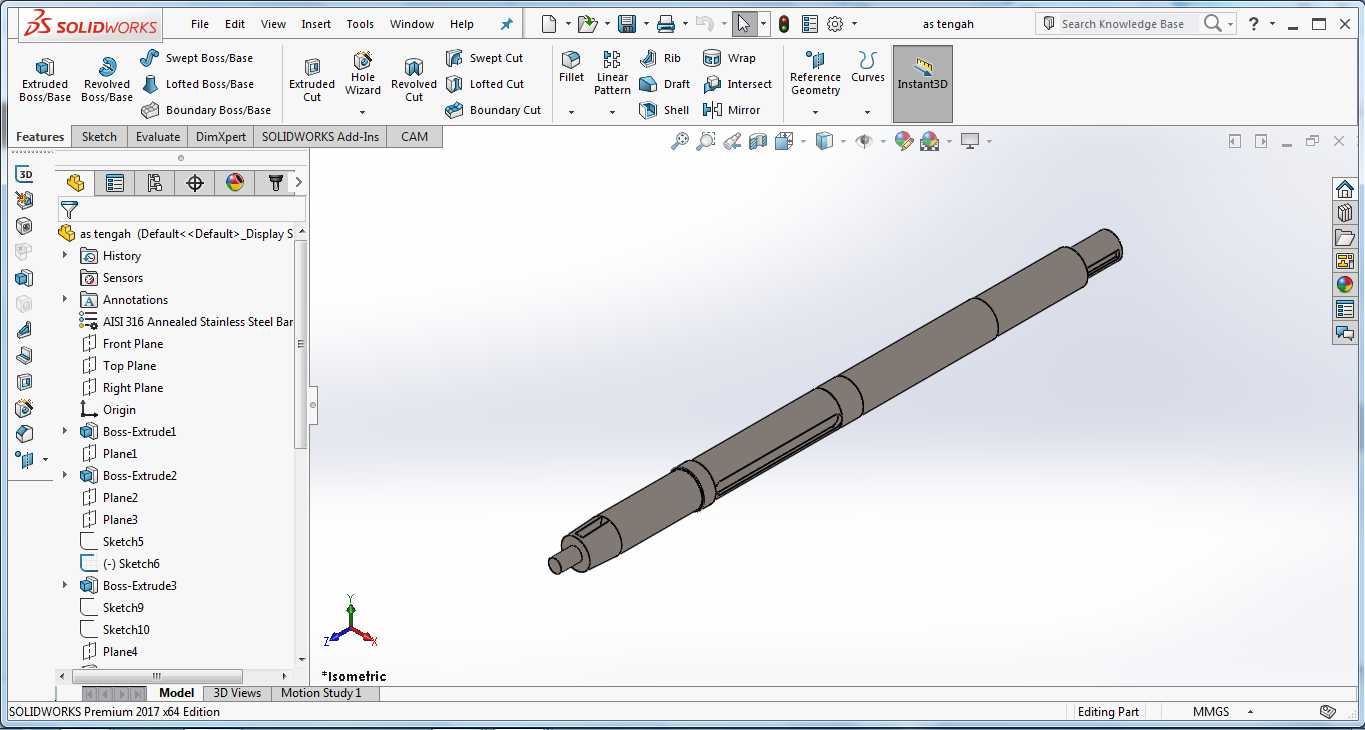

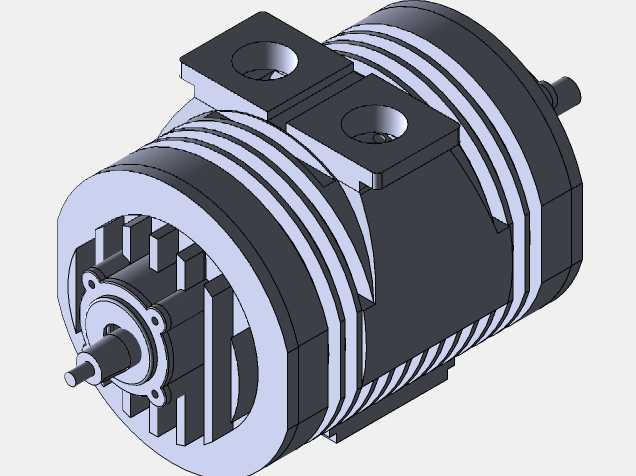

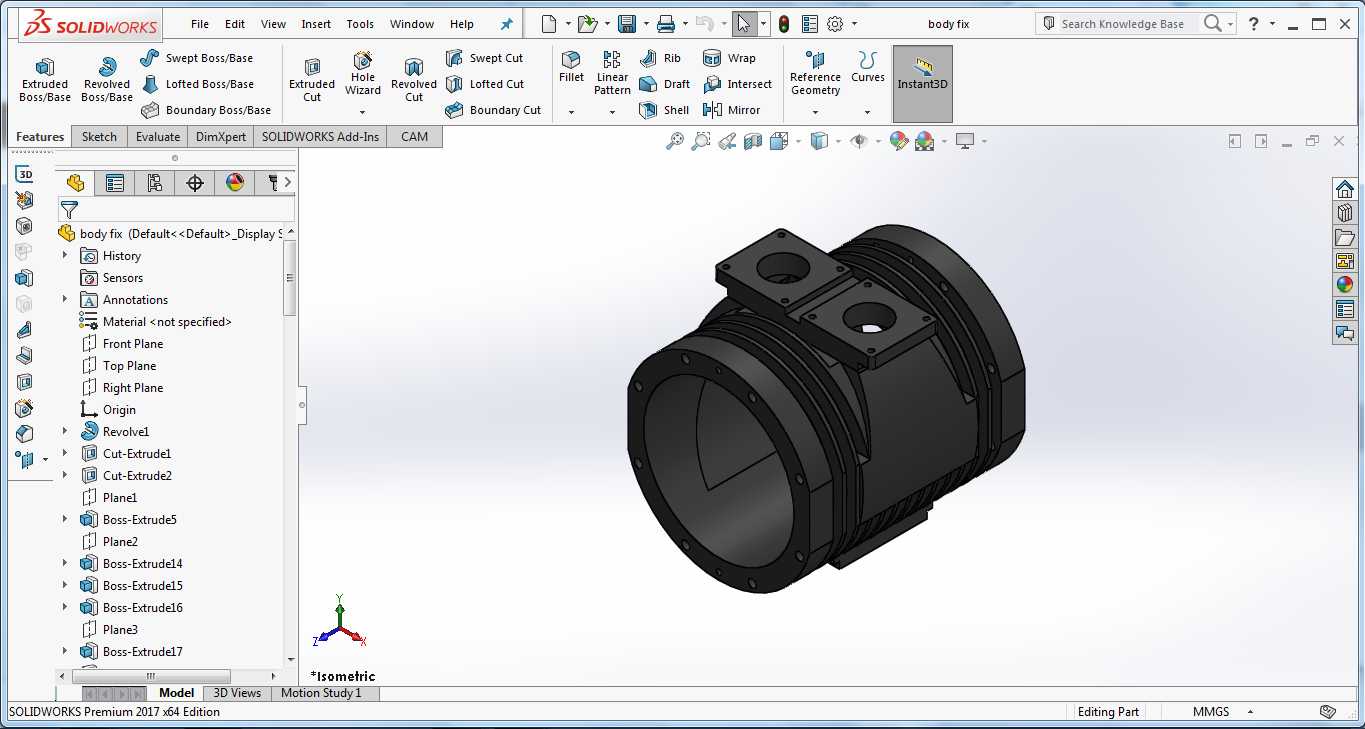

在工业流体输送场景里，这类带集成安装基座的叶片式离心泵，常被用于中小型冷却循环系统、小型液压供油回路、实验台流体输送单元等工况，区别于大流量立式离心泵，该结构更适配安装空间紧凑、驱动端直连的布置需求，不需要额外加装复杂的联轴器缓冲结构，输出轴可直接与动力输出端对接，减少传动环节的功率损耗。从结构设计逻辑来看，泵体外壳采用多道环形散热筋结构，并非单纯的外观装饰，当泵组长时间连续运行时，环形筋条可以增大壳体与空气的接触面积，带走泵腔内部因流体摩擦、轴承转动产生的热量，避免密封件因持续高温出现过早老化失效。泵体上方的两个带安装孔的凸台，是专门设计的进出口管路对接基座，安装孔的位置度公差在建模时做了严格约束，保证现场配装时法兰盘可以无应力对接，不会因为安装错位导致管路附加应力传递到泵壳，长期运行出现壳体开裂的问题。进出液口采用同侧上置的布局，相比侧进侧出的结构，更适合安装在设备机架的上层平台，管路从上方排布不需要在设备台板开孔走管，能简化整机的管线布置难度。泵的动力输入端采用阶梯轴结构，轴肩位置做了圆角过渡处理，避免应力集中，轴端预留的卡簧槽可以用来固定传动连接部件，防止运转过程中连接套出现轴向窜动。泵腔内部的叶片采用径向直叶片布局，这种结构对流体的粘度适应性更强，不光可以输送清水类低粘度介质，也能适配一定粘度的润滑流体输送，不会因为介质粘度升高出现效率骤降的问题。建模过程中对泵体的安装边界做了明确约束：底部安装面的平面度要求控制在合理范围，两个安装凸台的孔距与常见的标准管法兰尺寸匹配，输出轴的轴伸长度、直径都按照通用动力接口尺寸设计，选型时不需要额外做转接件加工。端盖位置的固定螺栓采用圆周均布设计，保证密封面的压紧力均匀，不会出现局部压紧力不足导致的泄漏问题，端盖与壳体的配合面做了止口定位，装配时可以快速保证同轴度，降低装配环节的找正难度。这类泵结构在做三维建模时，特意将易损件的密封槽、轴承安装位做了独立特征拆分，后续做维护性设计迭代时，可以直接修改对应特征参数，不需要重构整个泵体模型，能大幅提升改型设计的效率。
