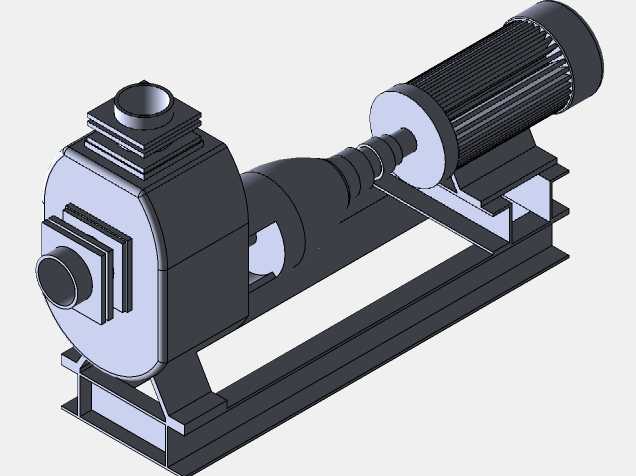

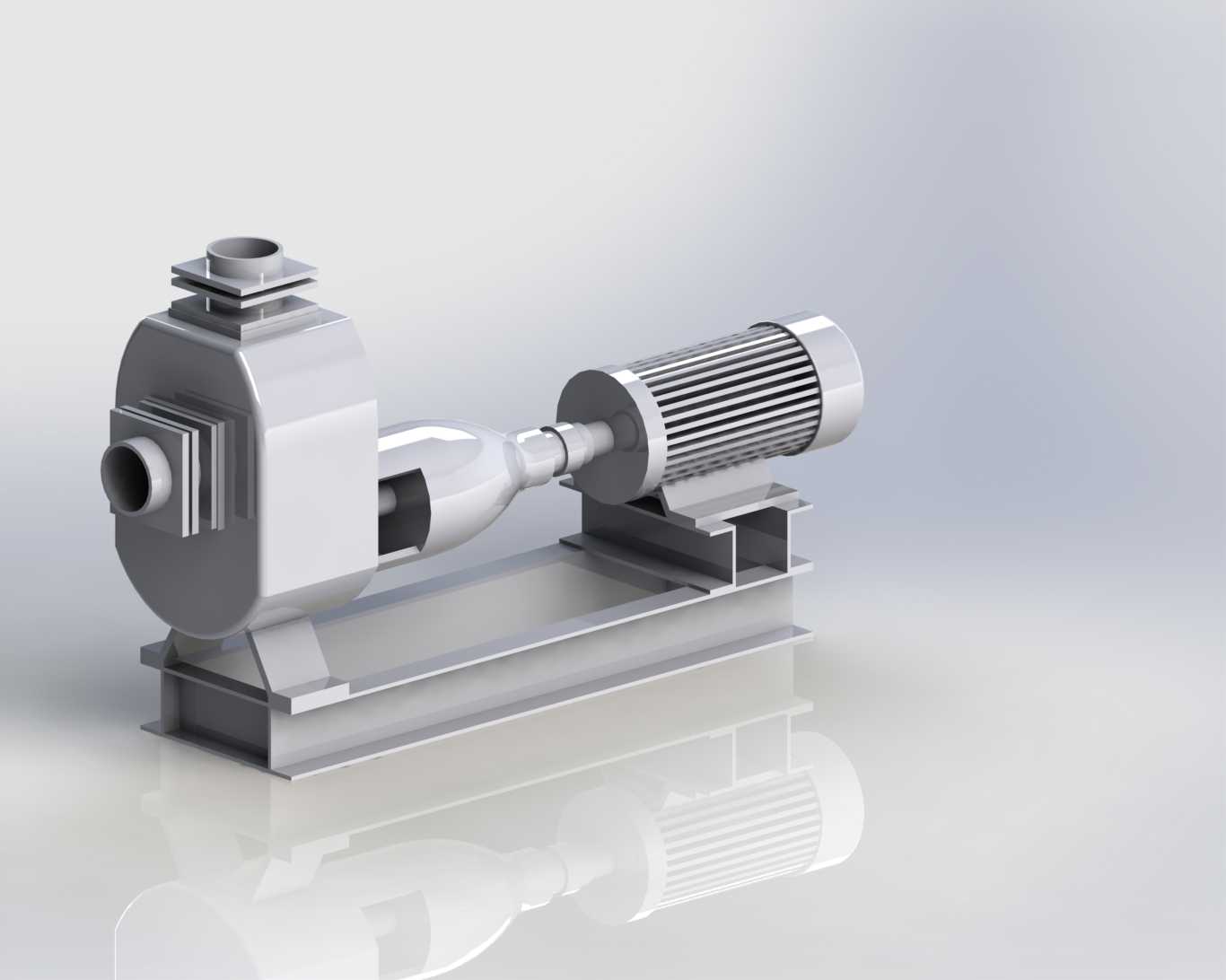

SP系列SP-3A型工业离心泵三维结构

这款SP系列SP-3A型离心泵的三维结构，完整还原了工业现场常用端吸式离心泵的全部装配细节，从泵腔流道到电机传动的衔接都做了精准的结构复刻。在化工、市政供水、食品加工、循环冷却等多个工业场景中，这类端吸离心泵都是流体输送环节的核心动力设备，主要负责输送不含硬质颗粒的清洁流体，或是黏度与清水接近的工业介质，不同过流部件的材质适配可以对应耐腐蚀、耐高温等不同工况需求。从结构设计逻辑来看，模型采用泵头与电机同轴直联的布局，省去了中间联轴器的冗余调整环节，既压缩了整机的轴向安装尺寸，也降低了现场安装时的同轴度校准难度，泵脚与电机底座一体化集成在共同的钢制底架上，底架预留的地脚螺栓孔位置完全匹配常规工业安装的混凝土基础预留孔位，安装时只需校准整机水平即可完成固定，不需要额外制作拼接支架。泵头部分的结构设计充分考虑了日常运维的便利性，进水口采用轴向水平端接结构，出水口为垂直向上的法兰接口，这种进出水方向的布局可以适配大部分工业管线的排布走向，泵腔的蜗壳流道做了顺滑的圆弧过渡，能减少流体在泵腔内的湍流损失，提升运行效率。泵体与电机连接的部位设置了独立的机械密封安装腔，预留了密封件更换的操作空间，日常维护时不需要完全拆解泵头和电机，就能完成密封件的更换作业，大幅缩短运维停机时间。电机部分采用标准卧式三相异步电机结构，散热筋沿电机外壳轴向均匀排布，匹配泵组运行时的散热需求，电机输出轴与泵叶轮的连接部位做了轴肩定位设计，能保证传动过程中叶轮不会出现轴向窜动，运行时的振动幅度控制在工业设备允许的范围内。整机的安装边界尺寸经过合理规划，底架的宽度、长度以及整机高度都适配常规工业泵房的预留安装空间，进出口法兰的尺寸符合通用管路连接标准，不需要额外制作变径接头就能直接对接现场管线。从建模细节来看，泵体的壁厚、法兰的螺栓孔分布、轴承位的配合尺寸都按照实际工业产品的加工公差要求做了还原，不管是用于设备选型阶段的方案展示，还是用于结构设计时的参考校核，都能提供准确的结构参照，也可以作为泵类设备教学演示的直观模型，帮助从业者理解离心泵的内部装配关系和工作原理。
