直插式自锁按键电子开关结构设计

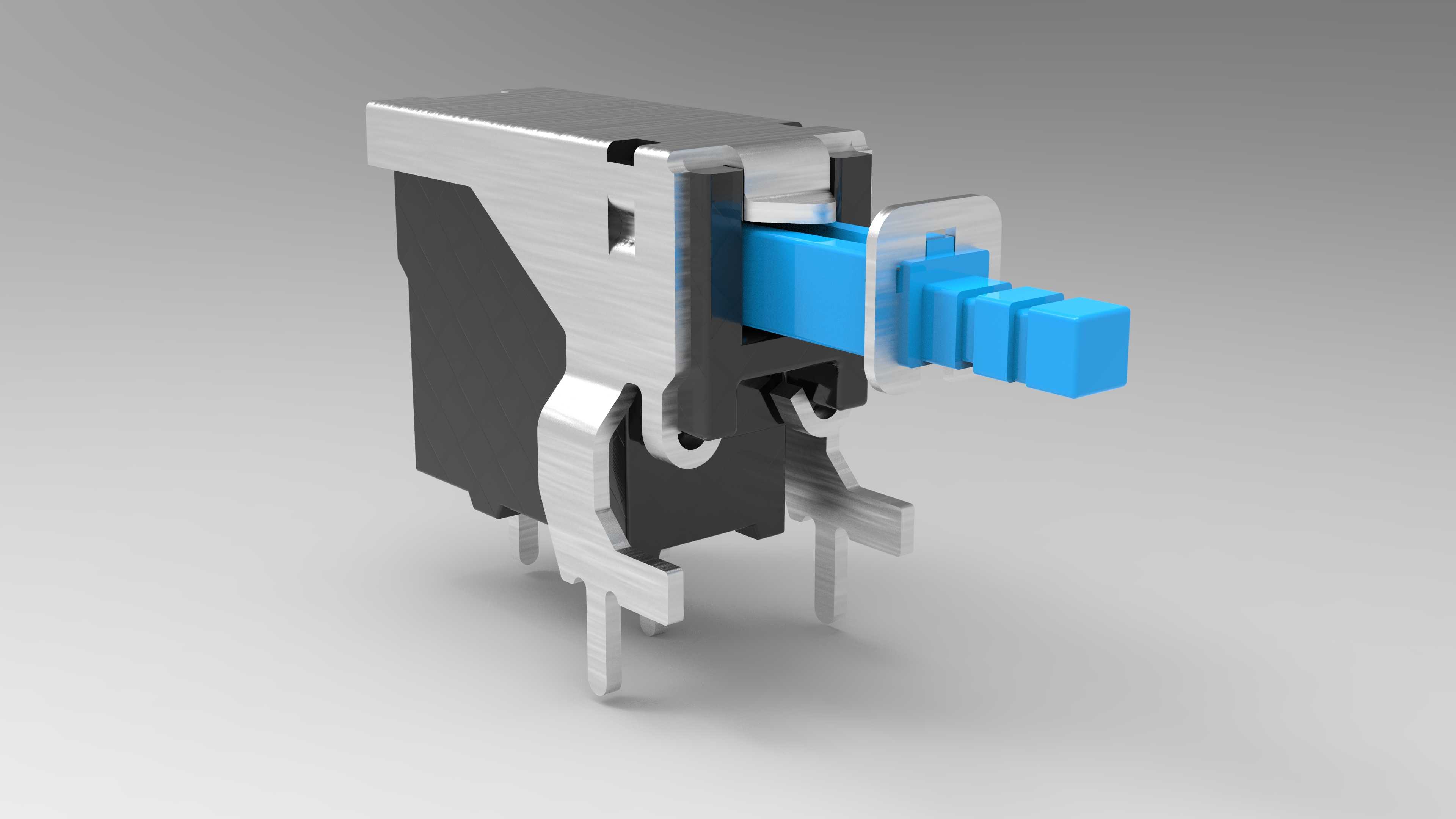

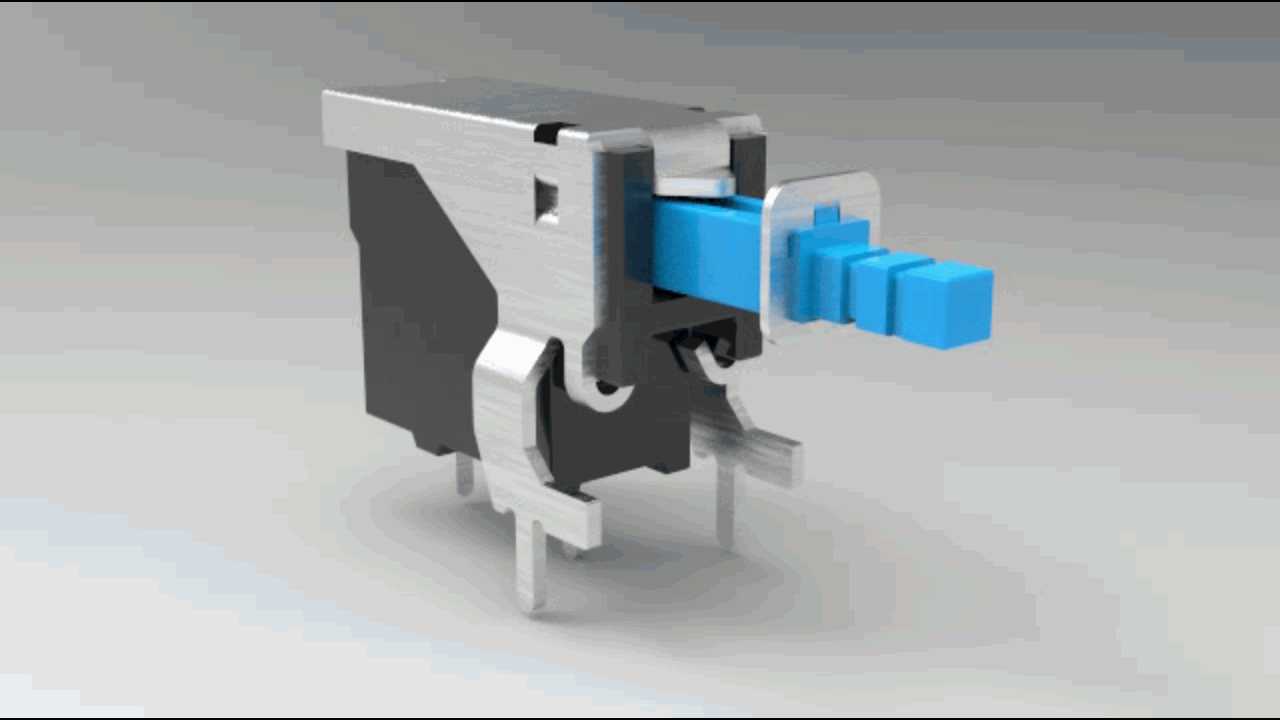

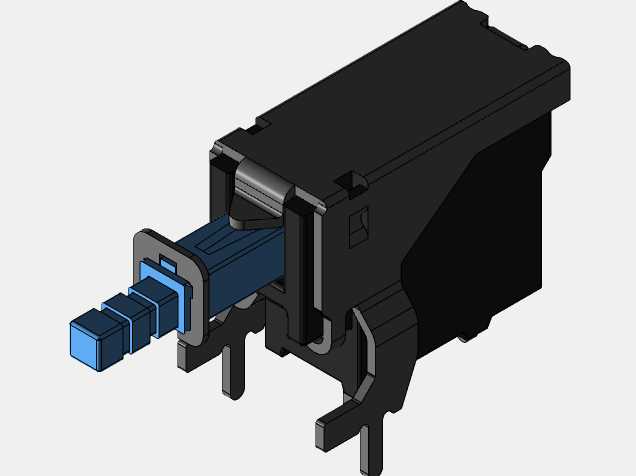

这款直插式自锁电子开关，是消费类电子、小型工控设备电源通断回路里的常用基础元件，日常在桌面小型电源适配器、便携检测仪器、老式台式机箱外设、小型家电控制板上都能见到它的应用，主要负责回路的通断自锁控制，按下一次触点锁合保持通路，再次按压触发解锁回弹切断回路，无需持续施加按压力就能维持工作状态，适配需要手动保持供电的电路场景。从结构设计来看，这款开关采用金属外壳包裹内部触点与自锁机构的方案，金属外壳既可以作为安装定位的结构件，也能起到一定的电磁屏蔽作用，减少外部信号对开关触点通断的干扰；蓝色的按压操作端做了分段式防滑结构，手指按压时的接触摩擦力足够，不会出现打滑偏移的问题，操作行程控制在合理区间，按压反馈清晰，锁合与解锁的档位感明确，能让操作人员明确感知开关的工作状态。引脚部分采用直插式设计，适配常规波峰焊、手工焊的PCB安装工艺，引脚的间距符合通用直插元件的排布规范，在做PCB Layout时可以直接套用标准封装，不需要额外调整焊盘位置；安装时开关主体通过侧边的金属固定卡扣卡在PCB对应的开孔位置，焊接前就能完成预固定，不会在过焊时出现偏移浮高的问题。开关的整体外形尺寸紧凑，占用PCB板面的面积极小，安装高度也控制在低位，不会因为元件过高影响设备内部的空间排布，哪怕是内部空间局促的小型便携设备，也能预留出足够的装配余量。内部的自锁机构采用成熟的弹簧卡扣式结构，动作寿命满足常规民用、工业级设备的使用频次要求，触点部分选用导电性能稳定的金属材质，接触电阻低，长时间通电也不会出现异常发热的问题，适配小功率直流回路的通断需求，在做结构选型时，只要回路的额定电压、电流参数在开关承载范围内，就可以直接套用这款结构，不需要额外做定制化修改，能大幅缩短产品的研发验证周期。
