六英寸管线支撑固定用E-Z型管支架

在石化、市政给排水、工业流体输送等管线布设场景中，管支架是承担管线载荷、约束管线位移、吸收管线振动的核心支撑构件，这款适配6英寸管线的E-Z型管支架，正是针对中等口径刚性管线的固定需求开发的支撑结构。从实际工程应用来看，这类管支架多部署在工艺管廊、厂区架空管线、建筑内部管线竖井等位置，既要承担管线自身重量与管内流体介质的静载荷，还要缓冲管线启停、介质压力波动带来的动载荷，避免管线因应力集中出现焊缝开裂、接口渗漏等问题。

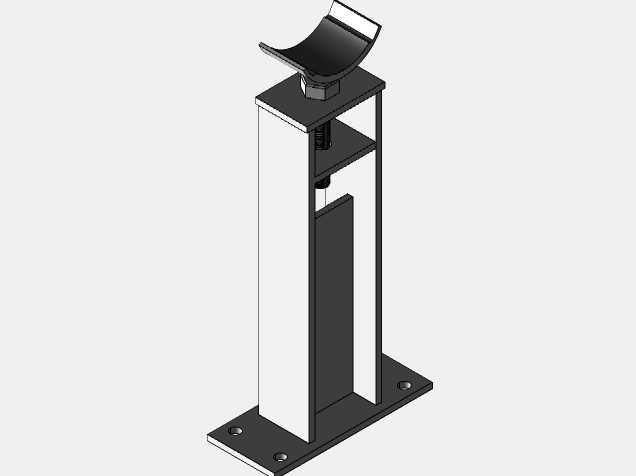

设计这款支架时，首先围绕6英寸管线的外径参数确定了环抱式的卡接结构，支架的弧形卡口曲率与管线外壁完全贴合，接触区域做了加宽处理，能够分散支撑点的压强，避免长期载荷下管线外壁出现局部压痕变形。支架的主体承力结构采用对称式筋板布局，垂直方向的承力板厚度经过载荷校核，能够满足6英寸管线充液后的总承重要求，底部的安装底板预留了标准螺栓孔位，可直接与钢结构管廊的预埋板、混凝土支墩的预埋件通过螺栓紧固连接，安装边界适配常规的管廊安装间距，不需要额外定制转接件。

不同于普通的焊接式管支架，这款E-Z型支架采用分体装配式结构，卡口部分与承力底座通过紧固件连接，现场安装时可以先固定底座，再根据管线的实际布设微调卡口的抱紧位置，降低了管线布设时的对位精度要求，后期管线维护时也可以快速拆卸，不需要切割焊接作业，大幅减少了管线运维的工作量。支架的边角位置都做了倒圆角处理，避免安装过程中划伤管线的防腐层，也能减少施工人员的磕碰风险。

从结构建模的角度来看，这款支架的所有特征都采用参数化设计，卡口的曲率半径、承力板的高度、底板的孔位间距都可以根据实际管线的参数快速调整，能够衍生出适配不同管径、不同安装高度的同系列支架产品。建模过程中严格遵循机械设计的公差配合要求，卡口与管线之间预留了防腐衬垫的安装间隙，底板的螺栓孔采用长圆孔设计，能够补偿现场安装时的位置误差，提升结构的现场适配性。在管线系统的应力分析中，这类支架的支撑点位置设置也符合管线柔性设计的要求，不会过度约束管线的热胀冷缩位移，能够有效释放管线的温度应力，延长整个管线系统的使用寿命。
