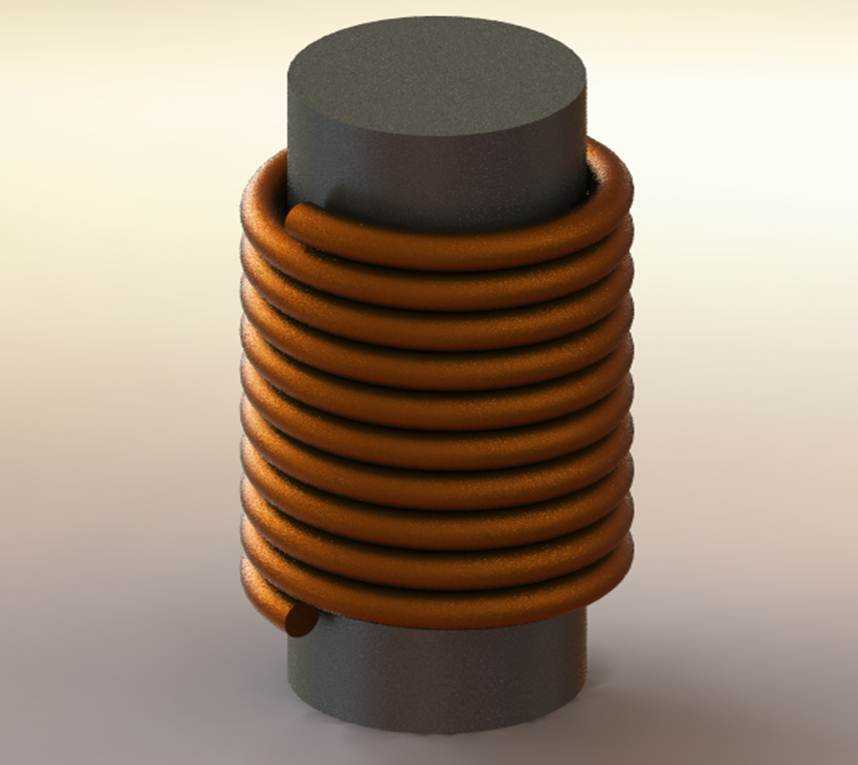

带磁芯铜绕制波比纳线圈结构设计

这类带磁芯的绕制线圈，常应用在高频滤波回路、开关电源储能单元、射频阻抗匹配模块中，也会在小功率信号耦合电路、电磁传感装置里承担核心电磁转换作用。实际选型时，首先要确认磁芯的导磁率参数与工作频段匹配，避免高频下磁芯损耗过大导致器件温升超标，绕组的线径选择需要结合额定工作电流核算载流量，多股漆包线并绕的结构还能削弱高频集肤效应带来的导通损耗。设计这类线圈结构时，首先要确定磁芯的外形边界，本次结构采用圆柱型铁氧体磁芯，上下两端预留平整的安装贴合面，可直接通过粘接或者卡接方式固定在PCB板或者设备安装基座上，磁芯的外径与绕组的内径保留0.2-0.3mm的装配间隙，方便绕制完成后的绕组套装，也能避免绕组绝缘层被磁芯边缘刮擦破损。绕组采用单层密绕结构排布，每一圈铜线紧密贴合相邻线匝，绕制过程中控制排线张力均匀，避免出现线匝松散、叠绕的情况，绕组的两端引出线预留足够的接线长度，端部做浸锡处理方便后续焊接装配，整体绕组的轴向长度控制在磁芯有效导磁段的范围内，保证磁力线尽可能多地穿过磁芯闭合回路，减少漏磁对周边电路元件的电磁干扰。从安装边界来看，整体结构的径向最大尺寸为绕组的外轮廓直径，轴向总高度为上下磁芯端面的距离，安装时需要在周边预留至少3mm的安全距离，避免与周边金属结构件距离过近产生涡流损耗，也能防止绕组绝缘层与金属部件接触造成短路风险。实际生产中，这类线圈的绕制公差需要控制在±0.5mm以内，线匝的排布偏差过大会直接影响电感量的一致性，批量生产时需要配合绕线工装保证排线精度，绕制完成后还可以通过浸漆处理固定线匝位置，提升器件的抗振动性能，满足车载、工业工控等振动工况下的使用要求。在电路匹配层面，这类结构的线圈直流电阻更低，相同体积下能获得更高的电感量，相比空心线圈更适合小体积、大电流的应用场景，设计时还要核算磁芯的饱和磁通密度，避免大电流冲击下磁芯饱和导致电感量骤降，失去原本的滤波或者储能作用。
