临海原油输送储油厂区整体布局

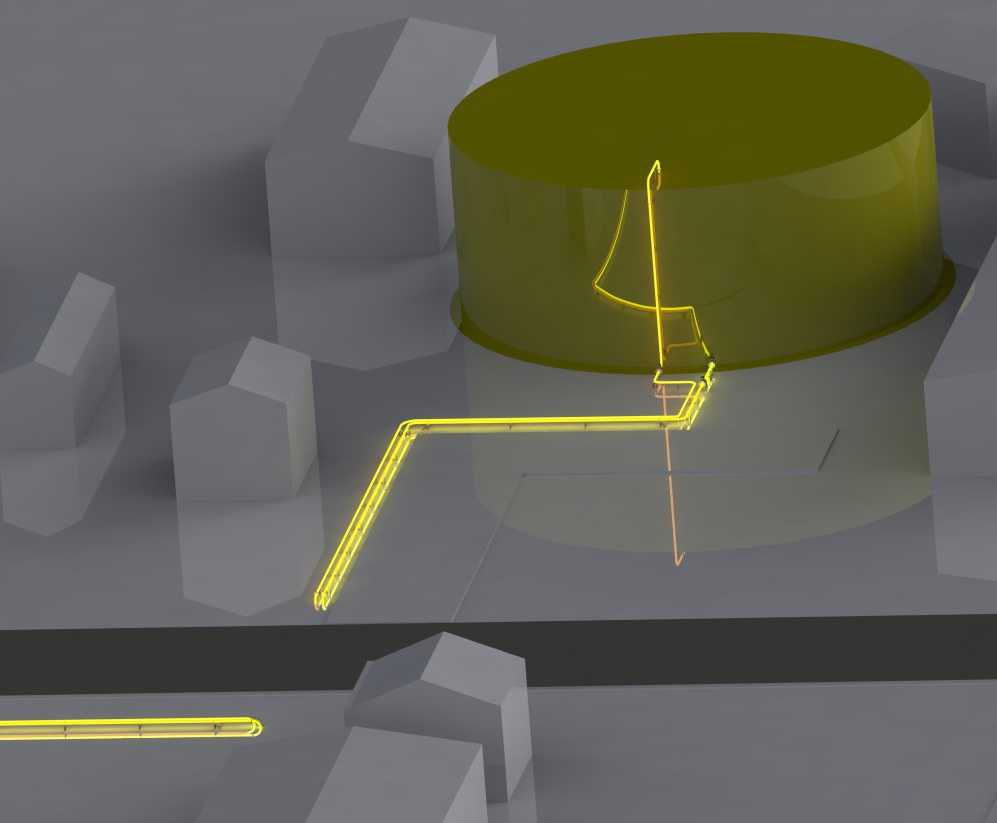

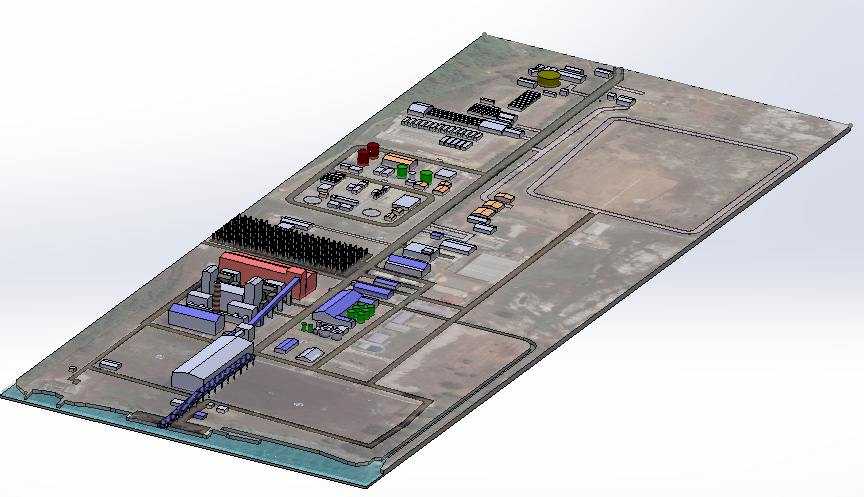

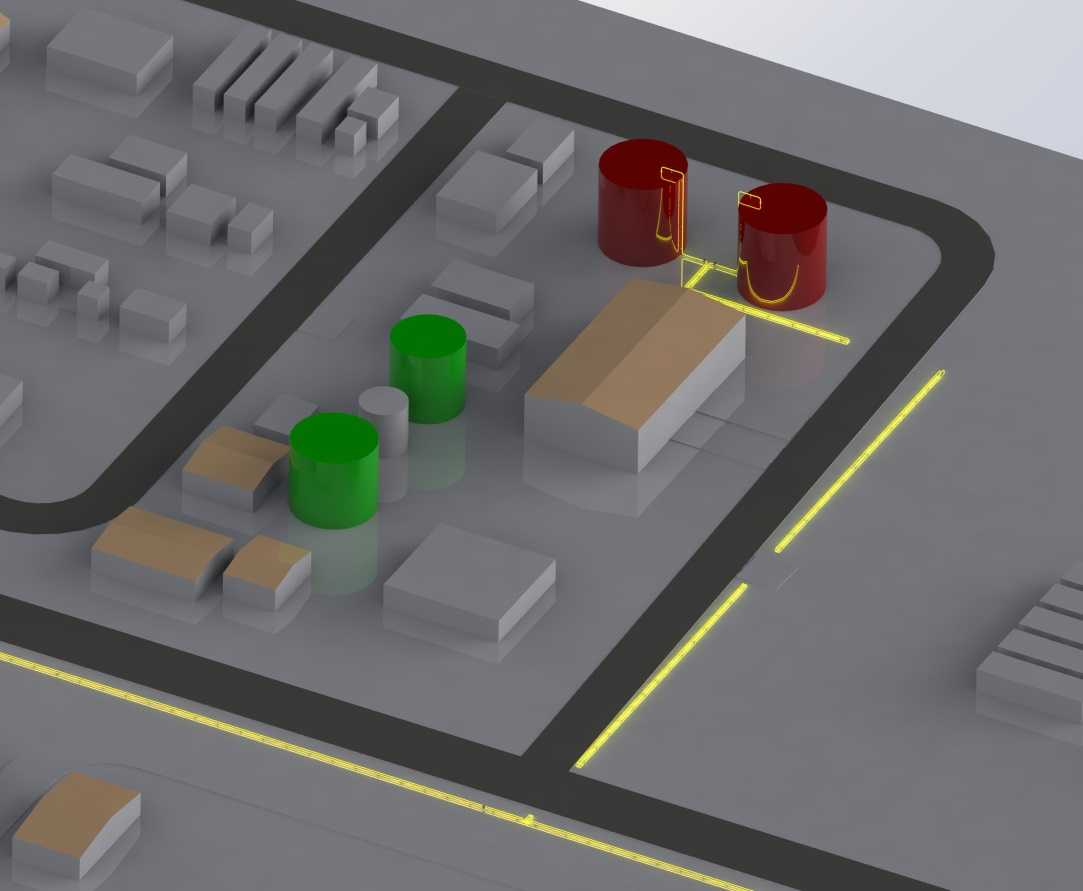

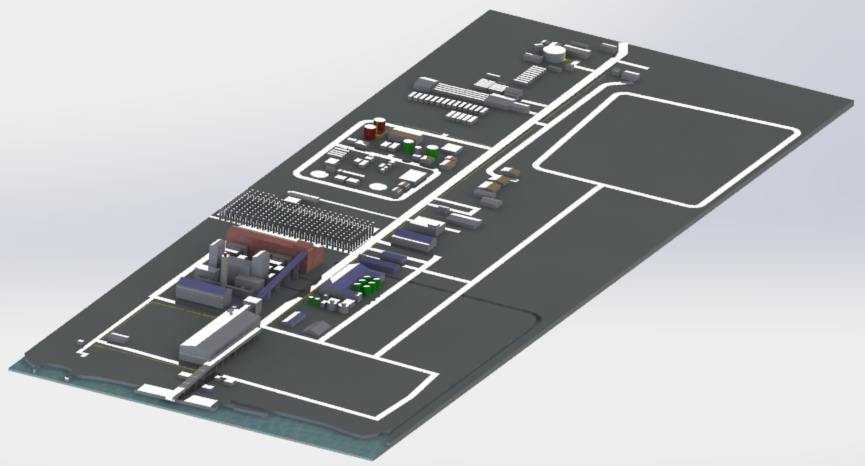

这套三维布局还原了临海原油储运场站的完整规划，针对海洋石油上岸后的中转存储需求设计，整体沿码头岸线向内陆延伸布置，靠水一侧设置输油臂接驳区域，直接对接海运油轮的卸油接口，岸线段预留了足够的船舶靠泊操作空间，避免输油管线在接驳段出现过度弯折。场站内的储油罐组集中布置在场地中部的封闭围堰区域，围堰高度按照最大单罐泄漏量的防护要求设计，罐区周边设置环形巡检通道，满足日常运维与应急处置的通行需求，不同储量的储罐按照输油工艺流向依次排布，减少原油在管线内的输送阻力。输油管线采用地上管架与地下直埋结合的敷设方式，码头到罐区的主干线采用大管径设计，匹配油轮卸油的大流量工况，罐区到外输节点的分支管线根据输送压力匹配对应管径，管线路由避开了场站内的主要建构筑物，同时预留了后期增设增压泵站的安装空间。场站内配套的工艺装置区紧邻罐区布置，包含原油过滤、计量、增压相关设备，设备之间的操作间距满足日常检修的空间要求，配电、控制类附属建筑布置在场站靠内陆侧的上风向区域，远离油气易聚集的罐区位置，降低安全风险。整个场站的道路采用环形路网设计，主路宽度满足消防车辆通行转弯要求，各功能区之间设置明显的分区隔离带，管线交叉位置按照工艺优先级做分层排布，避免不同介质管线出现干涉，岸线段的管线做了防腐蚀特殊处理，适配沿海高盐雾的使用环境，所有设备的安装基础都预留了对应的固定接口，方便现场施工时直接对接安装，整体布局兼顾了输送效率、运维便利性与安全防护要求，可作为临海油气储运场站规划设计的参考方案。
