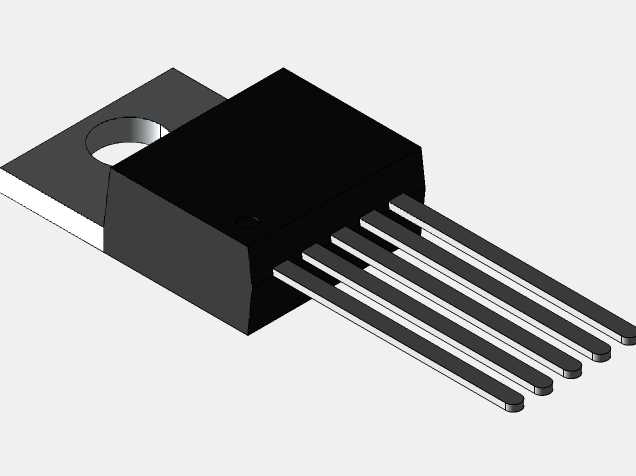

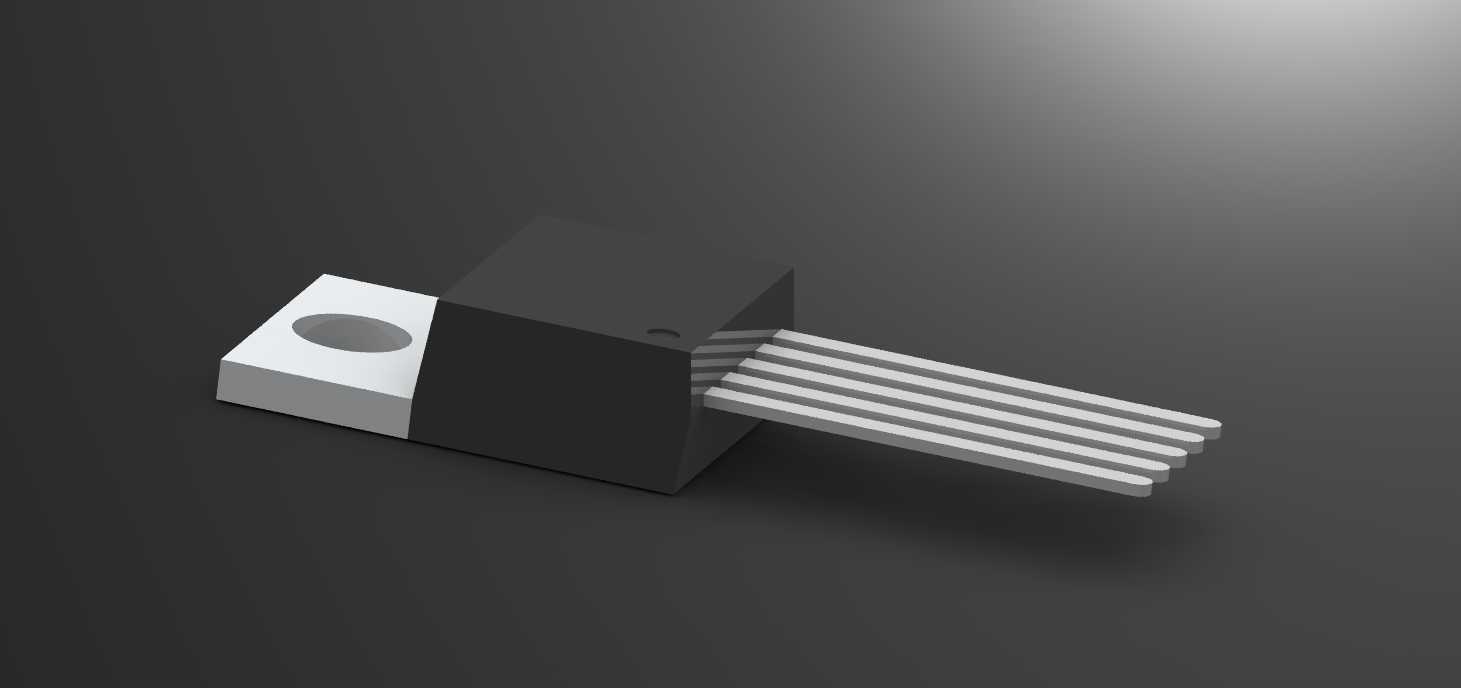

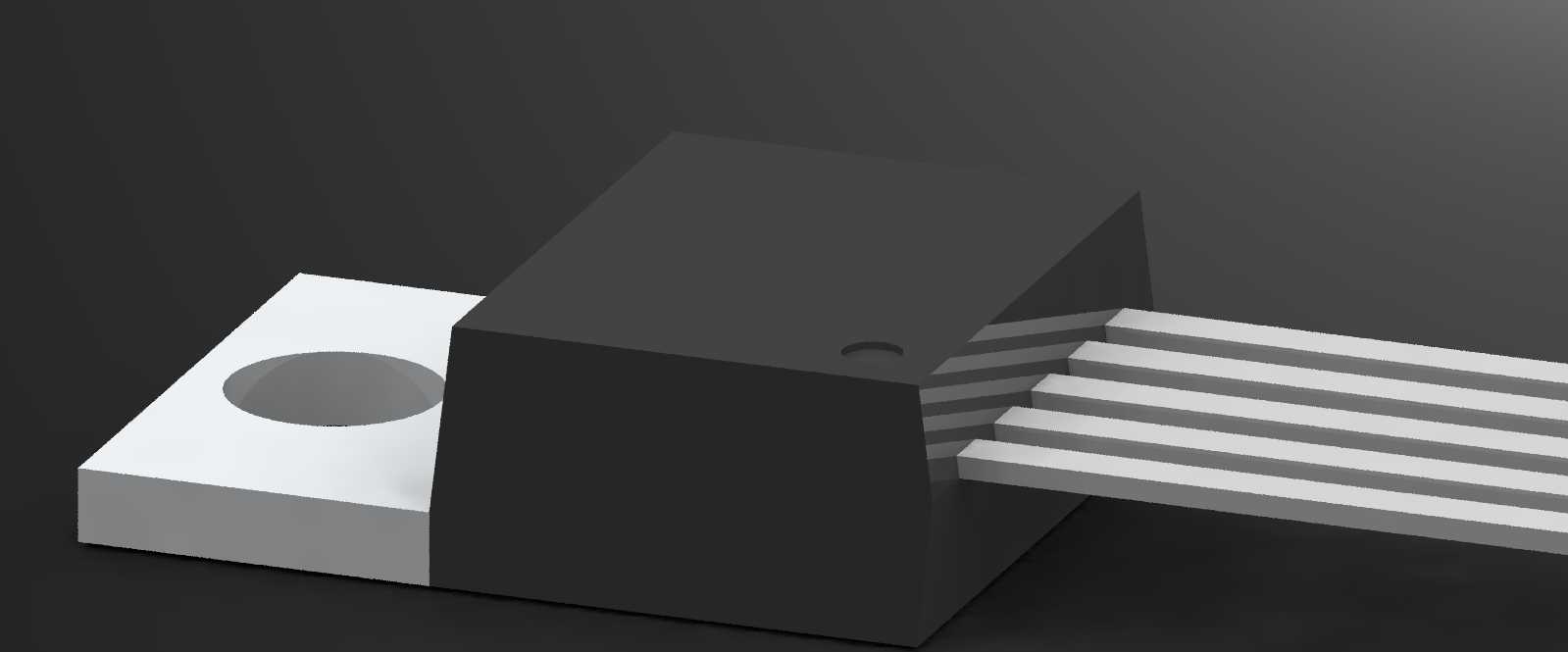

五引脚直插TO220封装功率半导体器件

做了十几年结构设计，经手的工控板卡、电源模块里，这类五引脚TO220封装的功率器件出镜率实在太高，这次建模的时候特意把实际装配里容易踩坑的细节都还原到位，没做多余的艺术化处理，完全贴合量产器件的真实状态。先从安装边界说起，很多新手画PCB或者做结构固定的时候，容易忽略散热片的装配间隙，这个模型里的安装孔位完全按照行业通用公差做的，孔径、孔中心到塑封本体的距离、引脚伸出长度都和量产件一致，散热片贴合面的平面度也做了还原，不会出现建模时看着能装上，实际打样后螺丝锁附塑封开裂、或者散热片和周边电容干涉的问题。

这类器件本身的应用场景覆盖极广，小到桌面式开关电源的稳压回路、工控PLC的输出驱动模块，大到变频驱动器的功率输出级、小型伺服驱动器的电流采样配套回路，甚至车载低压控制模块里的功率开关部分，都能看到同封装器件的身影。它的功能特性决定了结构设计必须兼顾散热与绝缘，带外露金属散热片的一侧是器件的核心热通路，建模时特意把金属基板和塑封本体的台阶差做了出来，实际装配时这个位置要垫绝缘导热片，台阶差的尺寸如果做不准，要么绝缘片被压破导致耐压不足，要么导热间隙过大温升高触发过温保护。

设计建模的时候，引脚部分没有做简化处理，五根平行直插引脚的间距、引脚宽度、厚度都按照插件封装的标准尺寸还原，引脚根部和塑封本体的过渡圆角也保留了，做PCB封装匹配的时候可以直接对位，不用再反复核对引脚跨距。很多人建模时容易把引脚做的完全笔直，实际上量产器件的引脚会有微小的成型倾角，模型里也做了符合实际的微角度处理，过波峰焊的时候不会因为引脚应力顶坏焊盘。另外塑封本体的边角脱模斜度、表面的标识区域平面也都做了还原，做整机BOM可视化装配的时候，能直接区分不同引脚数的同封装器件，不会和三引脚的常规TO220器件搞混。

实际选型装配的时候，这个封装的器件要注意周边的安全距离，高压应用场景下，外露散热片和周边走线的爬电距离要留足，模型里的本体轮廓尺寸完全对标量产规格，做结构布局时可以直接调用测量本体到周边元件的间隙，不用再额外查规格书核对最大外形尺寸。引脚的伸出长度也按照常规切脚成型的标准做的，做板卡高度核算的时候，能准确算出器件顶端到PCB板面的高度，避免外壳装配时顶到器件本体。
