杠杆式胡桃夹实用结构设计

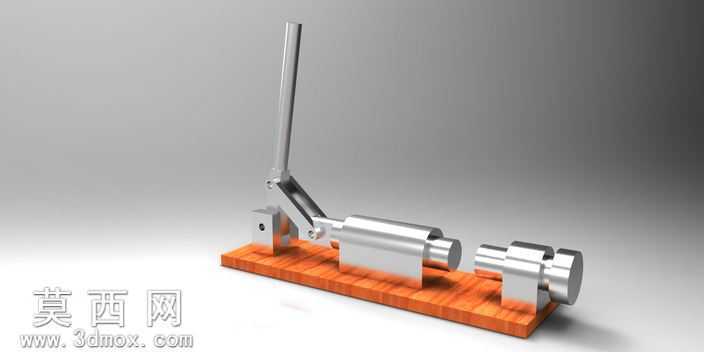

本作品为手动杠杆式胡桃夹的三维设计成果，建模阶段采用Pro/Engineer完成全参数化零件构建，首先针对手动夹持类工具的使用场景确定核心设计逻辑：依托杠杆增力原理降低破壳所需的手部施力，同时保证结构稳定性与操作安全性。建模过程中先完成底座零件的绘制，底座采用实木纹理对应的材质设定，建模时预留各金属构件的安装定位槽，保证后续装配的同轴度与位置精度；随后依次构建杠杆手柄、铰接销轴、滑动压杆、固定夹持座、限位挡块等金属零件，每个零件均按照机械加工的工艺要求设定合理的倒角、圆角过渡，避免应力集中的同时提升外观质感。装配阶段采用自底向上的装配逻辑，通过铰接约束、滑动约束、同轴约束完成整体机构的组装，验证了杠杆扳动过程中压杆的直线进给行程，确保压头与固定夹持座的同轴度偏差控制在合理范围内，避免破壳时出现坚果滑脱的问题。材质渲染阶段，金属零件统一采用抛光不锈钢材质，调整反射参数模拟金属表面的高光与环境反射效果，还原金属构件的冷硬质感；底座部分采用暖调实木材质，添加自然的木纹纹理与轻微的哑光凹凸质感，与金属零件形成视觉上的材质对比，提升整体渲染图的层次感。结构设计上重点优化了杠杆的力臂比例，经过运动仿真验证，在手柄末端施加普通成年人手部可轻松输出的作用力时，压头端即可输出足够压碎核桃硬壳的压力，同时在压杆末端设置行程限位结构，避免过度施压导致坚果破碎过度。整体设计兼顾了实用功能与外观质感，各零件结构简单易加工，装配关系清晰无冗余构件，既满足手动破壳的使用需求，也具备规整的工业设计美感，可作为手动五金工具设计的参考案例，也可用于机械原理教学中杠杆增力结构的演示素材。
