凸轮式多回路档位切换开关结构

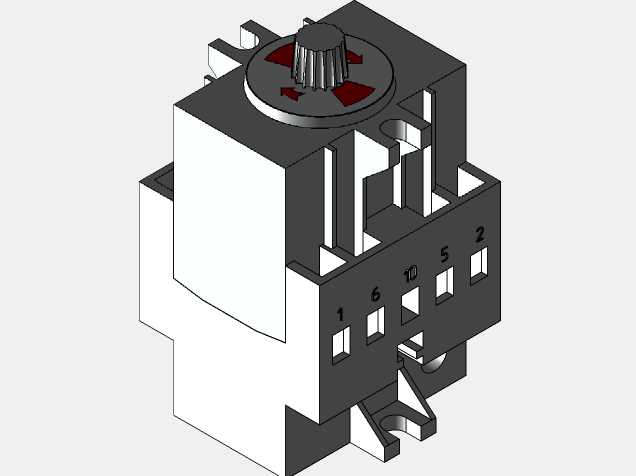

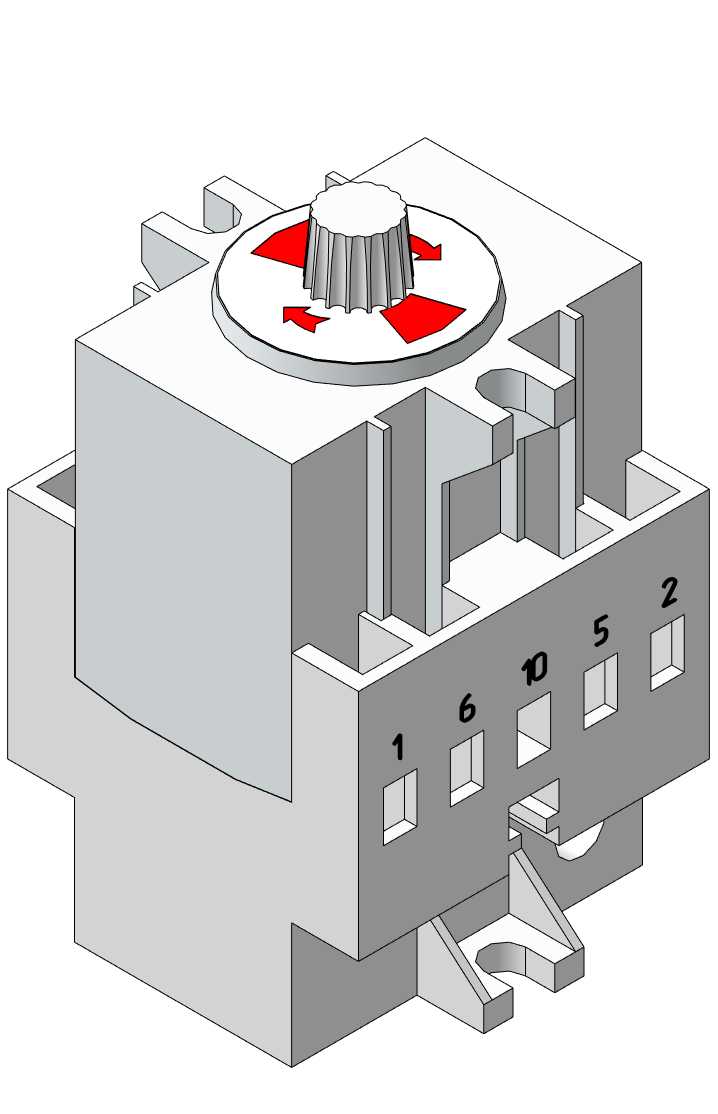

这款档位切换开关多用于低压电气控制柜、机床操作面板、小型机电设备的回路通断控制场景，可实现多组电路的同步切换与档位选择，替代传统多钮组合开关，缩减面板安装占用空间。从结构设计来看，主体采用基座嵌装凸轮组的布局，顶部带防滑齿纹的操作旋钮直接驱动内部凸轮轴转动，旋钮盘面的红色箭头标识对应基座侧面的数字档位刻度，转动时可清晰感知档位到位的顿挫感，避免操作时出现档位错位。基座侧面预留的方形接线端口对应各回路的接线位，端口旁的数字标识直接匹配回路序号，接线时无需额外对照说明书即可完成对应回路的接线作业，降低现场装配的出错概率。基座底部设置的卡扣式安装结构适配标准电气安装导轨，推入即可卡紧固定，拆卸时只需拨动底部的弹性卡扣即可完成拆装，无需额外螺丝固定，适配电控柜内密集排布的安装场景，可在狭小空间内完成拆装维护。设计过程中重点考量了操作手感与定位精度，凸轮轮廓按照各档位通断逻辑做了对应型面加工，旋钮转动到对应档位时，凸轮会精准压合或释放内部触点组件，保证各回路通断状态一致，不会出现触点虚接、半联动的问题。基座外壳采用阻燃工程塑料材质，侧壁做了加强筋结构提升整体抗形变能力，即使在控制柜内受到相邻器件挤压，也不会出现壳体变形卡滞旋钮的问题。安装边界方面，整体为方块式基座结构，安装时需在面板预留对应尺寸的旋钮过孔，基座嵌入柜内后，旋钮突出面板的高度适配常规操作距离，操作时不会与面板上的其他按钮、指示灯产生干涉。多档位的设计可覆盖设备不同工作模式的切换需求，比如机床的主轴转速档位切换、小型输送设备的正反转及多速控制、加热设备的功率档位切换等场景，单只开关即可替代多只单极开关，简化柜内布线逻辑，减少接线点位的故障隐患。触点部分采用桥式接触结构，配合凸轮的驱动行程，保证通断时的触点压力足够，降低接触电阻，长期使用也不会出现触点过热的问题。旋钮的操作力矩经过适配调整，既不会因为过轻易受震动误转，也不会因为过重导致操作费力，适配工业现场戴劳保手套操作的使用场景。
