多卡位卡扣式欧标排插结构设计方案

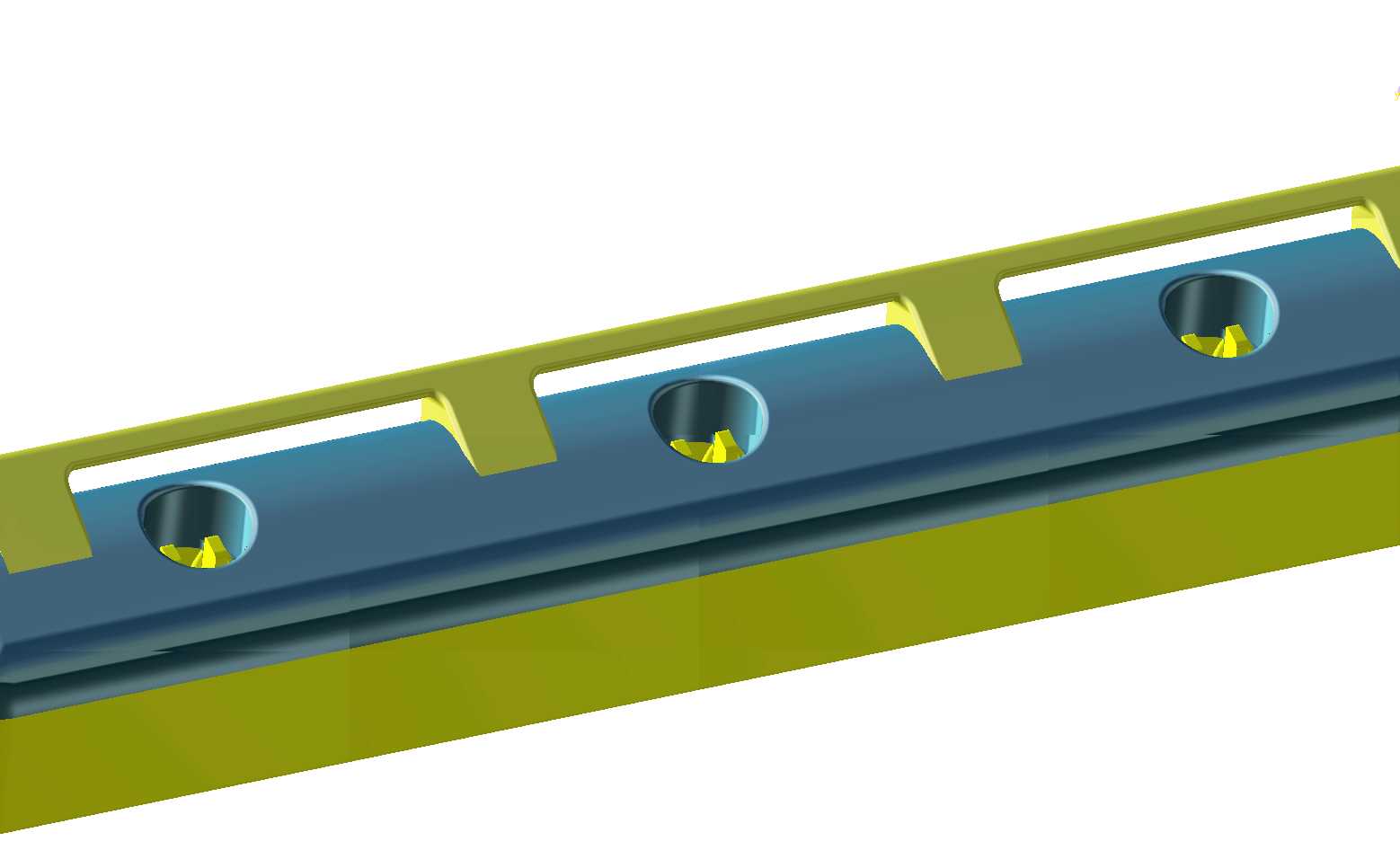

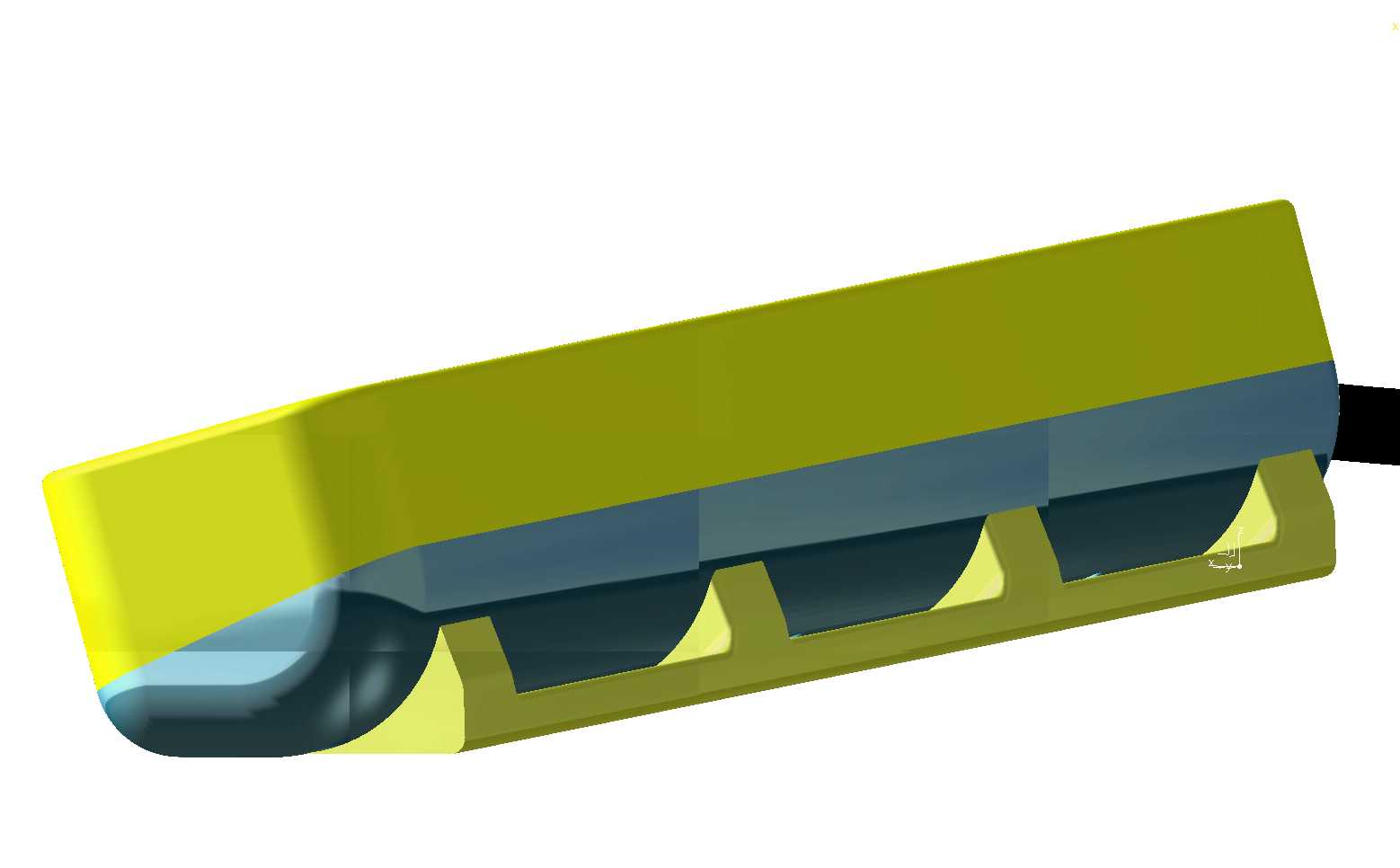

这款多卡位插座主要面向民用及商用室内配电场景，可适配桌面工位、设备机柜旁侧、家装墙面拓展等多类取电需求，能够同时为五台配备欧标电源插头的用电设备提供稳定接电接口，解决单点位取电接口不足的实际问题。产品采用上下壳体分体式结构设计，上壳体预留五个等距排布的圆形插孔位，插孔边缘做圆弧过渡处理，既避免插拔插头时边缘刮擦插头外壳，也能在插头插入时起到导向定位作用，降低插头斜插导致的内部铜片形变风险。下壳体集成支撑脚结构，支撑脚与下壳体主体采用粘接或焊接的固定方式，无需额外螺丝紧固件，既减少装配环节的零件数量，也能让插座放置在平面上时保持稳定抬升状态，底部预留的空隙可兼顾走线散热需求，避免插座底部与支撑面完全贴合导致积热无法散出。上下壳体之间采用卡扣连接结构替代传统螺丝锁付，装配时无需额外工具即可完成扣合，卡扣的扣合量经过反复校核，既保证日常使用中壳体不会因插拔插头的外力出现松脱，也能在后期需要检修内部铜件时，通过专用工具顺利拆解，不会出现卡扣断裂导致壳体报废的问题。整体外形采用长条形流线型设计，端部做圆弧收边处理，没有尖锐棱角，避免日常使用中磕碰划伤；壳体主体采用黄绿双色区分结构，上壳体为绝缘阻燃的亮面材质，下壳体支撑结构为哑光耐磨材质，既可以通过颜色快速区分结构区域，也能让底部支撑部分更耐摩擦，长期放置不会轻易出现划痕掉漆。安装使用时无需额外固定结构，直接放置在平整支撑面即可，底部支撑脚的排布经过重心校核，即使单侧插头全部插满，也不会出现侧翻问题；壳体侧面预留的走线空间可让电源线从任意方向引出，适配不同工位的走线布局需求，不会出现电源线弯折角度过大导致线芯断裂的隐患。内部腔体预留了足够的铜件安装空间，可适配不同规格的导电铜片，铜片安装位设置了定位卡槽，装配时铜片可直接卡入定位，无需额外点胶固定，减少装配工序的同时，也能避免铜片在长期使用中出现移位导致的接触不良问题。插孔之间的间距经过合理排布，相邻插头插入后不会出现互相干涉的情况，即使是大尺寸的电源适配器也能顺利插接，不会浪费插孔位。
