施蒂贝尔WPL25A空气源热泵外机结构设计

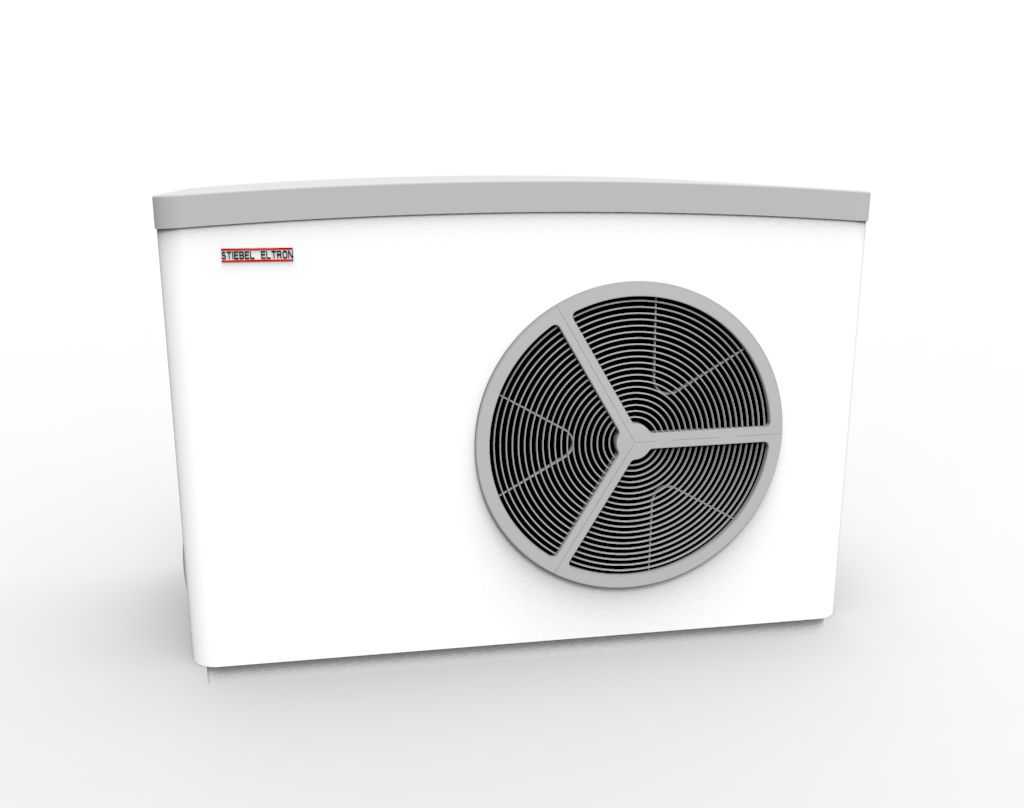

这款空气-水热泵的室外侧主机，在民用住宅分户采暖、小型商用空间冷暖供应场景中承担核心的热量交换职能，实际运行中通过冷媒相变完成空气中低品位热能向高品位热能的抬升，最终将换热后的循环水输送至室内末端，满足采暖、生活热水制备的多重需求，部分工况下也可切换至制冷模式完成室内热量向外排放。从结构设计逻辑来看，整机采用方正的薄型箱体布局，正面预留大直径轴流风轮安装位，风圈采用三辐条支撑结构，既保证足够的通风通流面积，降低风阻带来的运行噪音，也能对高速运转的风轮形成可靠防护，避免异物进入换热腔室。箱体顶部做了微弧收边的防水檐设计，可引导雨水沿侧壁滑落，避免积水渗入箱体内部腐蚀电气元件与换热盘管，正面左上角预留品牌标识安装位，箱体侧面预留冷媒管、循环水管的穿接接口，接口位置做了内凹的防水台阶设计，减少户外安装时雨水顺着管线渗入的风险。安装边界方面，这类外机需要预留足够的通风间距，背部与墙面的距离需满足换热盘管进风需求，正面出风方向不能有遮挡物阻碍热风排出，左右两侧预留检修操作空间，方便后期维护时拆卸侧板完成冷媒加注、电气元件检修作业。整机外壳采用预涂镀锌钢板材质，表面做抗紫外线喷涂处理，可适应长期户外暴晒、雨雪侵蚀的使用环境，内部换热盘管采用亲水铝箔翅片搭配内螺纹铜管的结构，提升换热效率的同时减少冷凝水在翅片表面的挂留，降低冬季化霜的能耗。轴流风轮采用大弦长叶片设计，匹配低转速电机，在保证风量满足换热需求的前提下，将运行噪音控制在民用场景可接受的范围内，箱体底部预留冷凝水排水接口，冬季化霜产生的积水可通过接口接入排水管路，避免地面积水结冰影响安装基础。
