施蒂贝尔空气源热泵室外机组结构设计

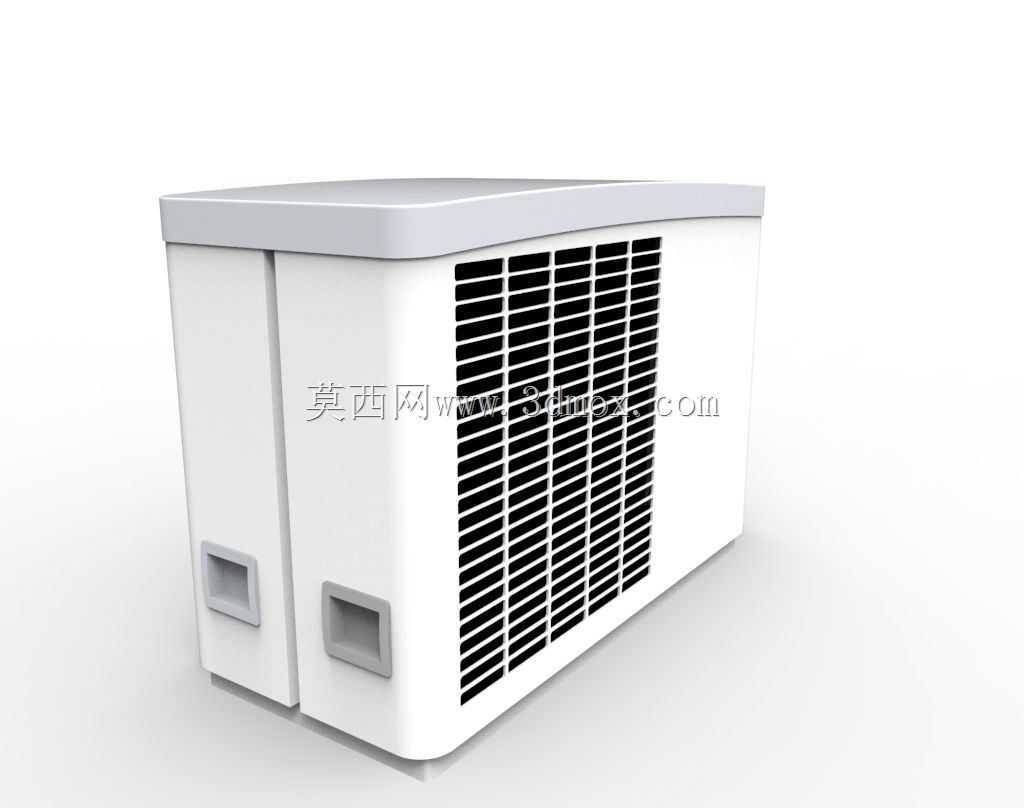

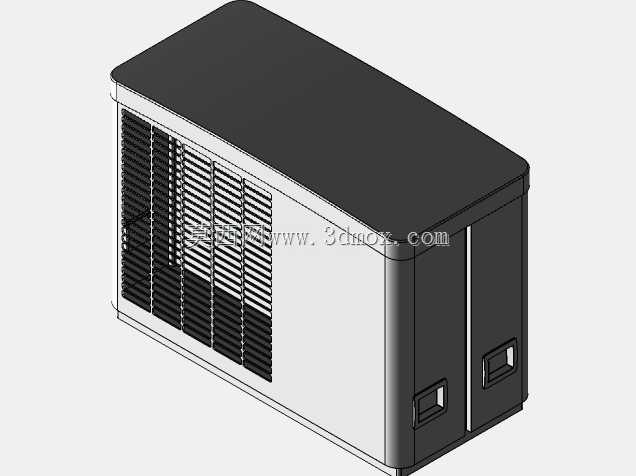

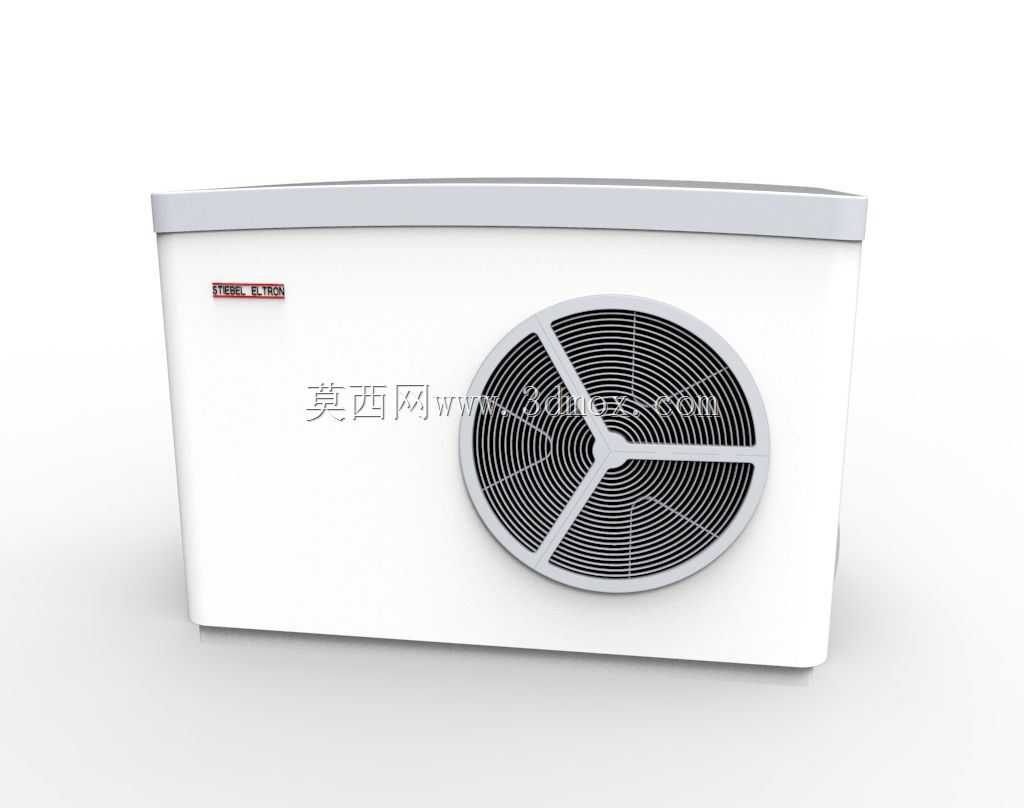

这款空气-水热泵室外机组的三维结构，在民用住宅、小型商用场所的分户式冷暖供应场景中适配性极强，日常运行时通过驱动冷媒完成逆卡诺循环，从室外空气中汲取低品位热能，经压缩机做功抬升温度后，将热量传递到水路侧为末端提供采暖热水，夏季切换四通阀流向即可反向运行，为室内提供冷量，整套设备无需铺设地源管线、也不依赖燃气供应，安装灵活度远高于传统冷暖设备。从结构设计逻辑来看，整机采用卧式方正壳体布局，外壳采用钣金折弯拼接成型，表面做喷塑防腐处理，可应对室外长期日晒雨淋的复杂工况，正面预留的轴流风机安装位采用三辐条格栅防护，既保证风机运行时的进风通流面积，又能避免异物侵入扇叶区域造成运行故障，格栅的筋条厚度与开孔间距经过气流扰动校核，可有效降低风机运行时的风切噪音。壳体顶部做了微弧收边设计，既可以引导雨水沿侧边滑落避免顶部积水锈蚀，也能弱化方正壳体的生硬感，左上角预留的品牌标识安装位为沉台结构，粘贴标识后不会出现凸起翘边的问题。设备侧面预留了冷媒管、冷凝水管的穿接孔位，孔位边缘做了翻边包胶处理，避免管线穿装时被钣金锐边割破保温层，壳体背部预留了壁挂安装的挂点孔位，孔位间距匹配常规住宅外墙的承重结构布局，安装时无需额外定制转接支架，整机的厚度控制在适配常规阳台侧装、外墙挂装的尺寸边界内，不会过度占用室外通行空间，也不会超出建筑外立面的挑檐遮挡范围，减少雨水直接冲刷壳体的概率。内部结构布局上，压缩机、冷媒换热器、四通阀、电子膨胀阀等核心部件沿壳体长度方向排布，重心靠近背部挂点区域，挂装后墙体受力均匀，不会出现长期运行后壳体前倾变形的问题，风机与换热器之间预留了均匀的气流通道，保证换热器表面的风速分布均匀，避免出现局部换热死角影响整机能效。接线端子区域设置在壳体侧边的独立仓室内，仓盖采用卡扣加螺丝的双重固定方式，既方便检修时快速拆卸，也能避免雨水渗入接线区域造成电路故障，仓内预留了强弱电分离的走线槽，避免强电线路对温控传感信号造成干扰。
