履带式流体作业工程设备结构设计

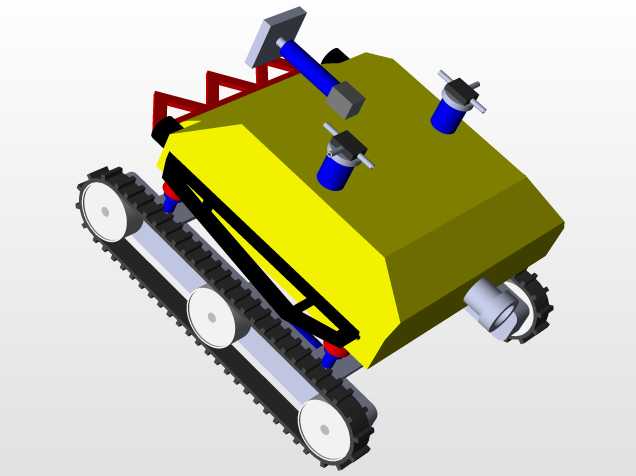

这款履带式流体作业设备的设计，最初是针对非硬化铺装场地的流体介质施工作业需求展开的，常见于户外管线维护、小型流体加注、坡面应急作业这类轮式设备难以抵达的场景。从结构布局来看，整机采用履带行走底盘作为承载基础，单侧履带配置三个承重轮与前置导向轮，接地比压控制在较低区间，能够在泥泞、碎石、坡度不超过30度的松散路面稳定行进，不会出现轮式设备常见的打滑陷车问题。上部作业舱体采用多边形棱角化壳体设计，并非随意的造型处理，而是在控制整机重心高度的前提下，最大化预留内部流体元件、动力单元的安装空间，舱体上表面预留的两个阀组安装位，直接对接内部流体管路，可根据作业需求换装不同规格的流体输出接头，适配加注、喷涂、小型管路试压等不同作业工况。设备尾部配置的旋转输出接头，可外接柔性作业管线，作业时能够随管线拖拽自适应调整角度，避免管路弯折造成的流体阻力上升或管路磨损。前部搭载的作业机具支架采用快拆结构设计，可根据作业场景更换破拆头、整平刮板、喷涂支架等不同属具，不需要改动主体结构即可完成功能切换。从安装边界来看，整机宽度控制在常规人行通道的通行尺寸范围内，能够顺利穿过厂区检修通道、户外狭窄作业路径，整机高度满足常规低矮作业空间的进入要求，不需要额外拆解即可完成转运。设计过程中特意将流体存储单元布置在底盘中部正上方，让整机重心落在履带接地长度的中心区域，即使在坡面横向停放作业时，也能保证足够的抗倾覆稳定性，上部阀组的操作位置设置在舱体侧方站立操作的舒适高度，作业人员不需要登高或者弯腰即可完成阀组开度调节、作业模式切换的操作。底盘的张紧机构采用外露可调式设计，现场作业时不需要拆解履带护板即可完成张紧度调整，适配长时间野外作业的维护需求，履带板采用防滑齿结构，在湿滑的混凝土面或者覆土地面都能提供足够的行进附着力。
