剪叉式螺旋驱动升降工作台结构设计

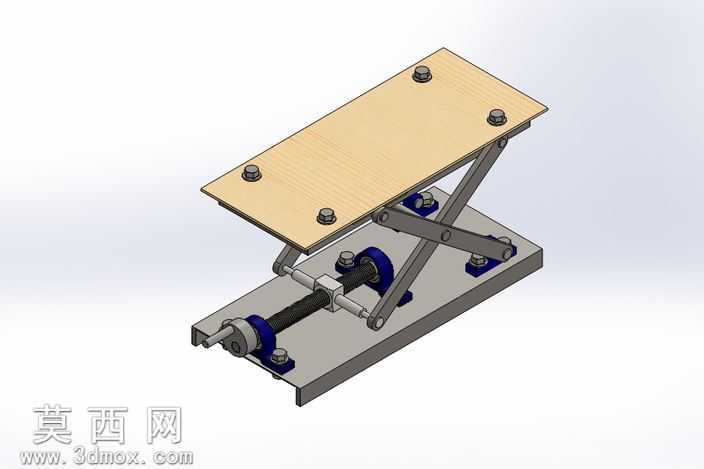

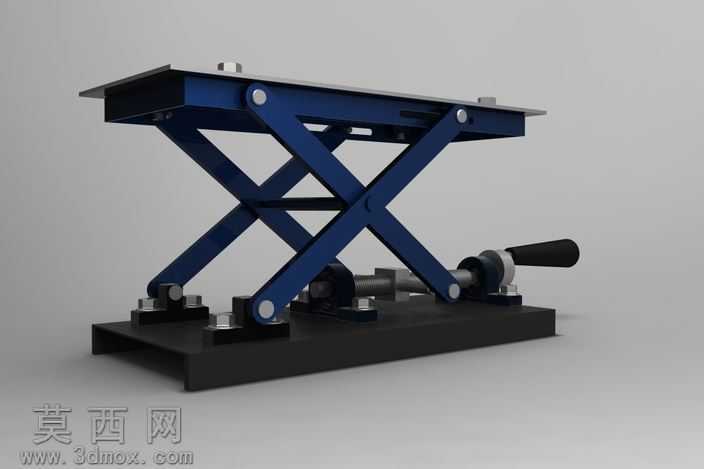

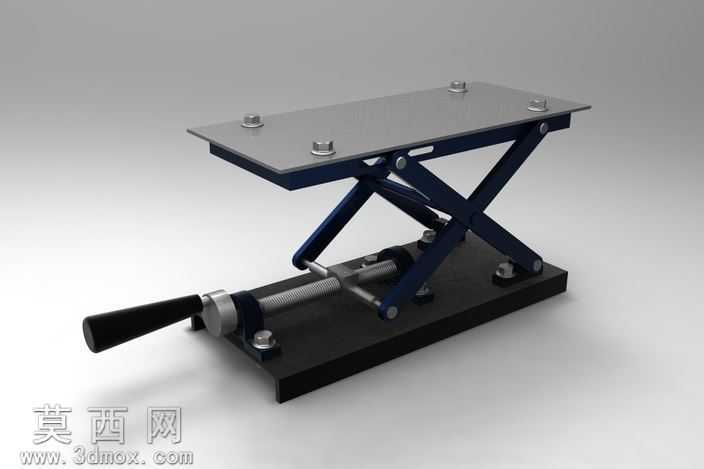

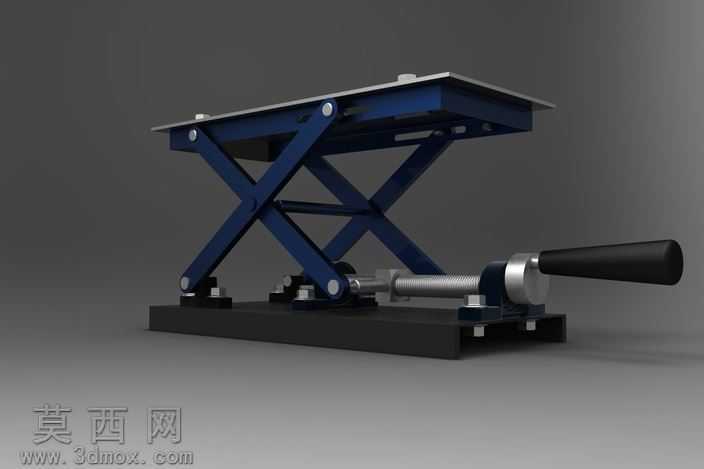

本作品为剪叉式螺旋驱动升降工作台三维模型，整体采用SolidWorks完成全参数化建模，所有零件均按实际加工工艺要求构建特征，无冗余几何元素，可直接导出工程图用于生产参考。模型整体分为顶部载物平台、中部剪叉支撑臂组、底部安装基座、螺旋驱动组件四个核心部分，各部件间配合关系完全还原实际机械装配逻辑，运动仿真无干涉卡顿。建模过程中，顶部载物平台采用矩形钢板结构，表面预留四个螺栓安装沉孔，用于固定待承载工件，平台底部设置铰接支座，与剪叉臂上端通过销轴实现转动配合；中部剪叉臂采用两组交叉布置的高强度钢板臂，中间铰接点设置耐磨衬套特征，减少转动磨损，两组剪叉臂的一端分别与上下基座铰接，另一端与上下平台的滑动导槽配合，实现升降过程中的位移补偿。底部基座为整体式钢板焊接结构，表面预留安装固定孔，同时集成螺旋传动组件的安装支座，驱动部分采用梯形丝杠传动结构，丝杠两端设置深沟球轴承支撑座，搭配手轮输入结构，丝杠螺母与剪叉臂的活动端铰接，转动手轮时即可通过丝杠螺母的直线位移带动剪叉臂展开或收拢，实现平台高度的平稳调节。材质渲染方面，顶部平台采用浅木色纹理材质模拟常用工装木板台面，剪叉臂、基座、丝杠等金属部件采用不同粗糙度的金属材质区分，轴承衬套部分采用深蓝色工程塑料材质，紧固件采用标准镀锌螺栓材质，整体渲染效果清晰区分各部件功能属性，直观展示结构组成。设计思路上，该升降台采用剪叉机构的大行程升降特性，搭配螺旋传动的自锁性能，无需额外锁紧机构即可在任意升降位置保持稳定，承载能力强、升降平稳、结构紧凑，适用于工装工位高度调节、小型物料举升、设备安装调平等场景，建模时严格控制各铰接点的配合公差，保证运动过程顺滑无卡滞，所有标准件均采用通用规格，便于实际加工时的配件采购与替换。
