木质构件霍夫曼式角连接结构

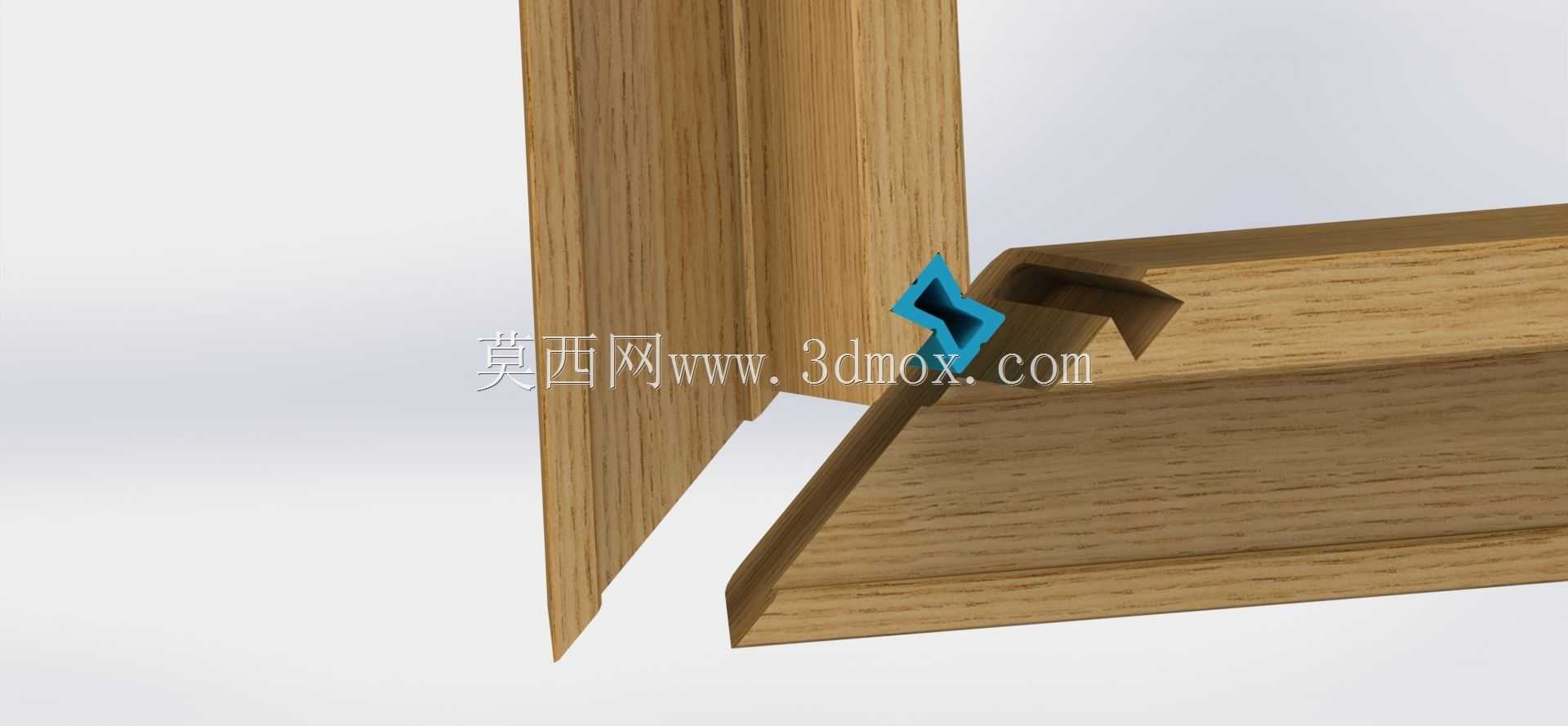

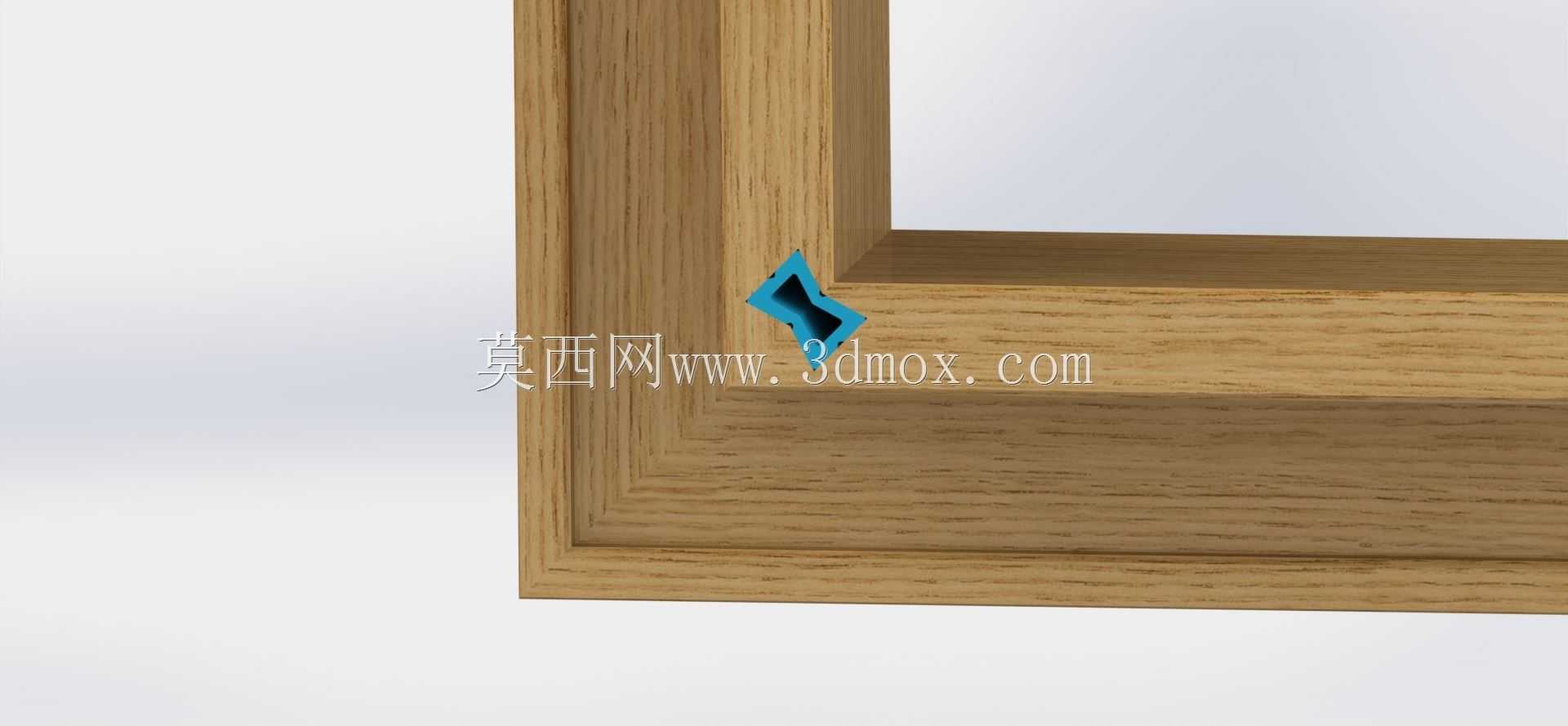

在定制家具、实木门窗、集成木作的现场装配与工厂预制环节，角部连接的强度与外观完整性一直是木作结构设计的核心考量点，传统45度拼角常存在拼接错位、长期使用开缝、受力后角部形变的问题，霍夫曼式角连接结构正是针对这类痛点开发的专用连接方案。这类连接结构多用于实木框体的90度角拼接场景，常见于实木门框、衣柜边框、橱柜框架、画框线条的角部装配，相比传统的明钉连接、直榫拼接，它能在保证连接强度的同时，让拼接外表面完全无外露连接件，保障木作外观的整体性。从设计逻辑来看，该结构采用隐藏式嵌件配合木构件本身的铣型槽实现锁合，配套的蓝色连接嵌件卡入两根木构件端部预先铣出的对应型槽内，装配时仅需在木构件端部加工出与嵌件匹配的燕尾型卡槽，无需复杂的榫头开料工序，普通的立铣设备搭配专用铣刀即可完成槽位加工，大幅降低了木作角部拼接的加工精度要求，即使是中小型木作加工厂也能快速实现批量生产。该款连接结构适配的木线条宽度为W1，嵌合段长度为L22，安装时需注意两根待拼接木构件的端部需裁切为精准的45度斜角，槽位加工深度需与嵌件的插入深度完全匹配，槽位中心线需与木构件斜切面的中心线重合，避免装配后出现斜面对接错位、高低差的问题。实际装配过程中，可在嵌件表面与槽位内壁涂抹适量木工胶，待嵌件卡入槽位后将两根木构件对齐施压，胶层固化后连接强度可达到实木基材本身强度的85%以上，完全能满足日常使用中的抗扭、抗拉伸需求，即使长期承受门窗开关的震动、家具搬运过程中的外力拉扯，角部也不会出现开缝、脱开的问题。相比传统的圆棒榫角连接，霍夫曼式角连接的嵌件自带导向定位结构，装配时无需额外的定位治具，工人仅需对齐斜面即可完成拼接，能有效提升现场装配的效率，同时嵌件的特殊截面形状能在木构件收缩膨胀时提供一定的形变余量，避免实木材料因温湿度变化产生的内应力拉裂拼接部位，尤其适合北方干燥地区、南方潮湿地区的实木类产品使用，能大幅降低木作产品的售后返修率。
