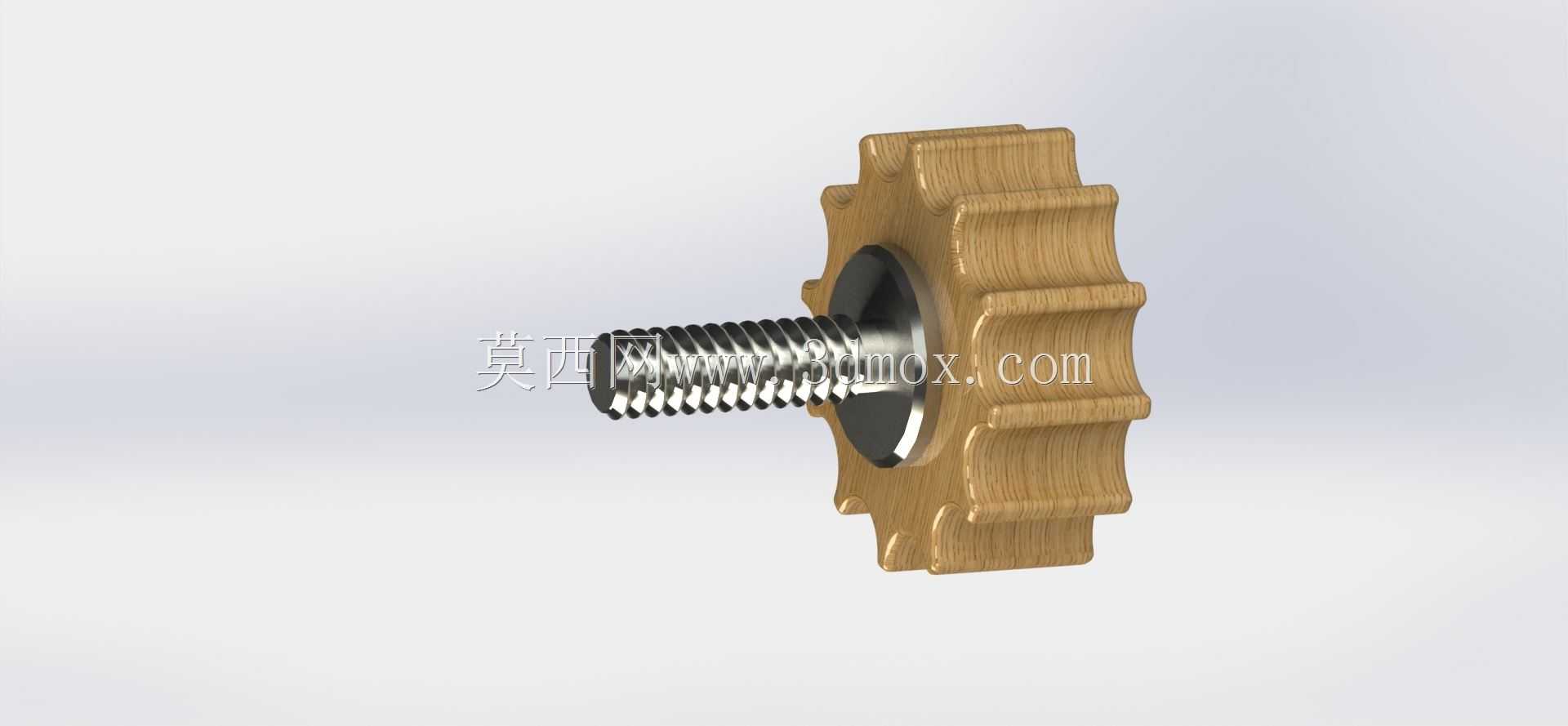

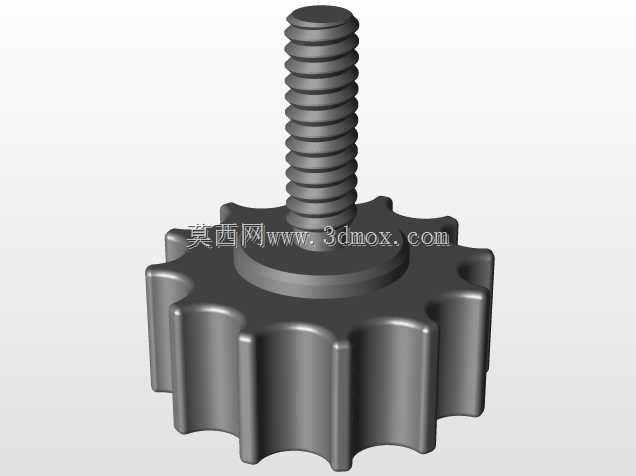

带木质滚花旋钮的手拧调节螺钉结构

这类带木质握持段的手拧调节螺钉，常出现在对操作手感有要求的轻载调节工位上，比如小型试验台架的档位锁定、工装夹具的快速压紧、民用设备的手动调节部位，相比全金属手拧件，木质握持段的导热性更低，在温差较大的作业环境下操作不会出现冻手或者烫触感，同时表面的滚花齿结构完全贴合指腹施力角度，不需要借助扳手等工具就能完成手动锁紧与松开操作。从结构设计逻辑来看，金属螺杆与木质旋钮的嵌合部位做了金属衬套过渡，避免木质材料直接承受螺杆的锁紧应力，防止反复拧动过程中木质部分出现开裂、松脱的问题，外围的滚花齿做了圆弧过渡处理，没有尖锐棱角，长时间手动操作不会磨伤指腹，齿形的凸起高度控制在3mm左右，既能够提供足够的旋转摩擦力，又不会因为齿形过深积存灰尘或者切削碎屑。安装边界上，螺杆部分采用标准公制螺纹，可直接适配对应规格的螺纹孔，不需要额外加工定制安装位，木质旋钮的外径控制在常规手动操作的舒适区间，单手握持旋转时不需要大幅度张开手指，操作行程内不会和周边相邻的结构件产生干涉，针对不同的安装深度需求，螺杆长度可根据实际工位的锁紧行程做适配调整，木质部分的厚度则根据所需的锁紧扭矩做匹配，常规轻载调节场景下的厚度足以承受手动拧动的最大扭矩，不会出现握持形变。实际设备应用中，这类结构件多用于不需要频繁大扭矩锁紧的调节部位，比如检测设备的定位挡块锁紧、小型工作台的高度微调、民用机电产品的外壳固定，相比带翼型的手拧螺丝，滚花圆形旋钮的外形更规整，安装后不会有突出的翼边剐蹭操作人员衣物或者管线，木质部分的表面做了封油处理，能够适应常规车间的湿度环境，不会轻易出现受潮膨胀或者干裂变形的问题，金属螺杆与嵌件之间做了防转卡位，拧动过程中金属部分和木质旋钮不会出现相对转动，保证操作扭矩能够完整传递到螺纹副上，避免出现打滑失效的情况。在结构建模过程中，需要重点关注木质旋钮与金属嵌件的配合公差，过盈量控制在合理区间，既保证装配后不会松脱，又不会因为过盈量过大导致木质部分被撑裂，滚花齿的建模要保证每个齿形的均匀度，旋转过程中每个齿的受力保持一致，不会出现局部应力集中的问题。
