宇航管路快装式钢丝弹簧扶手夹结构

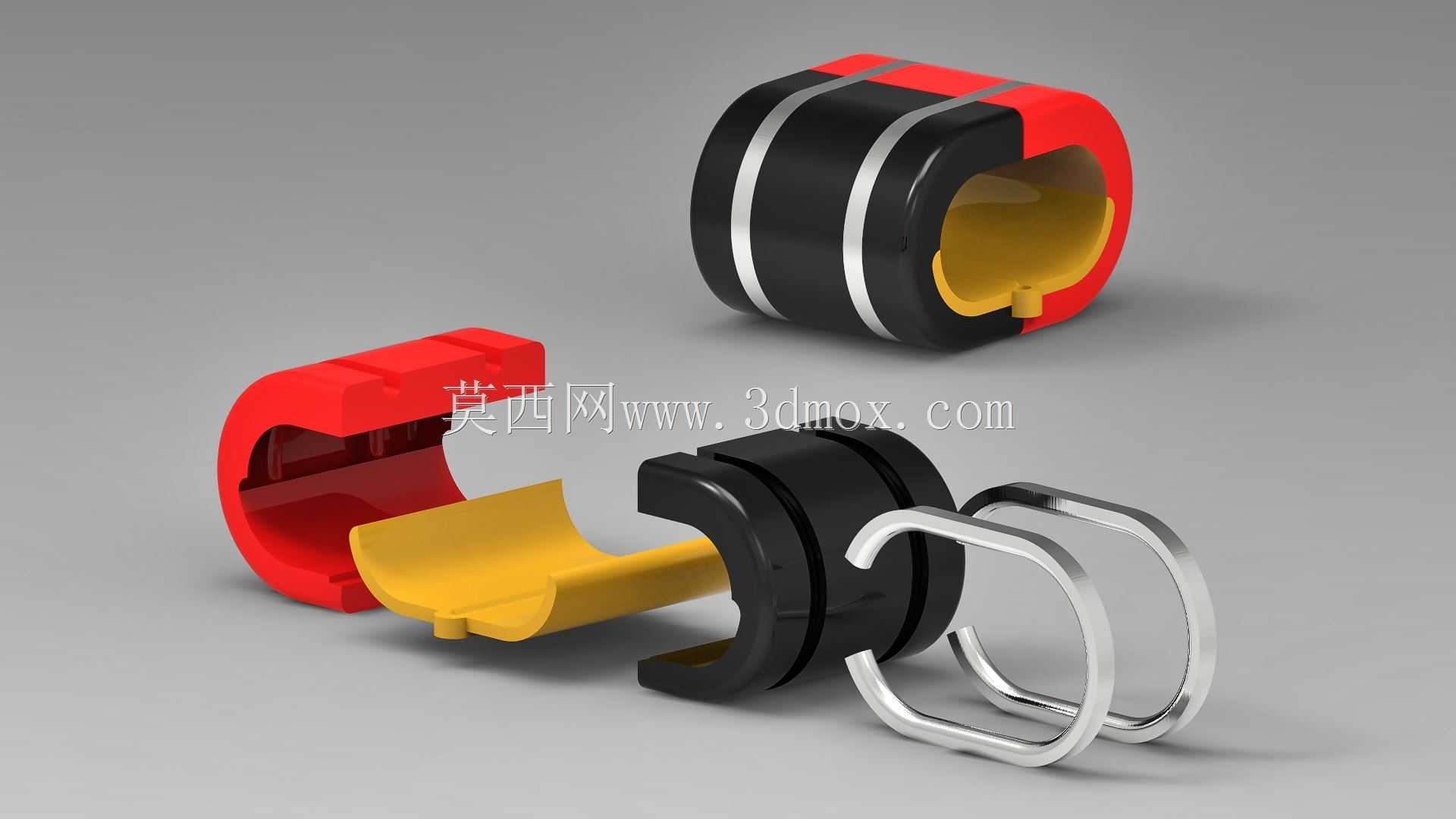

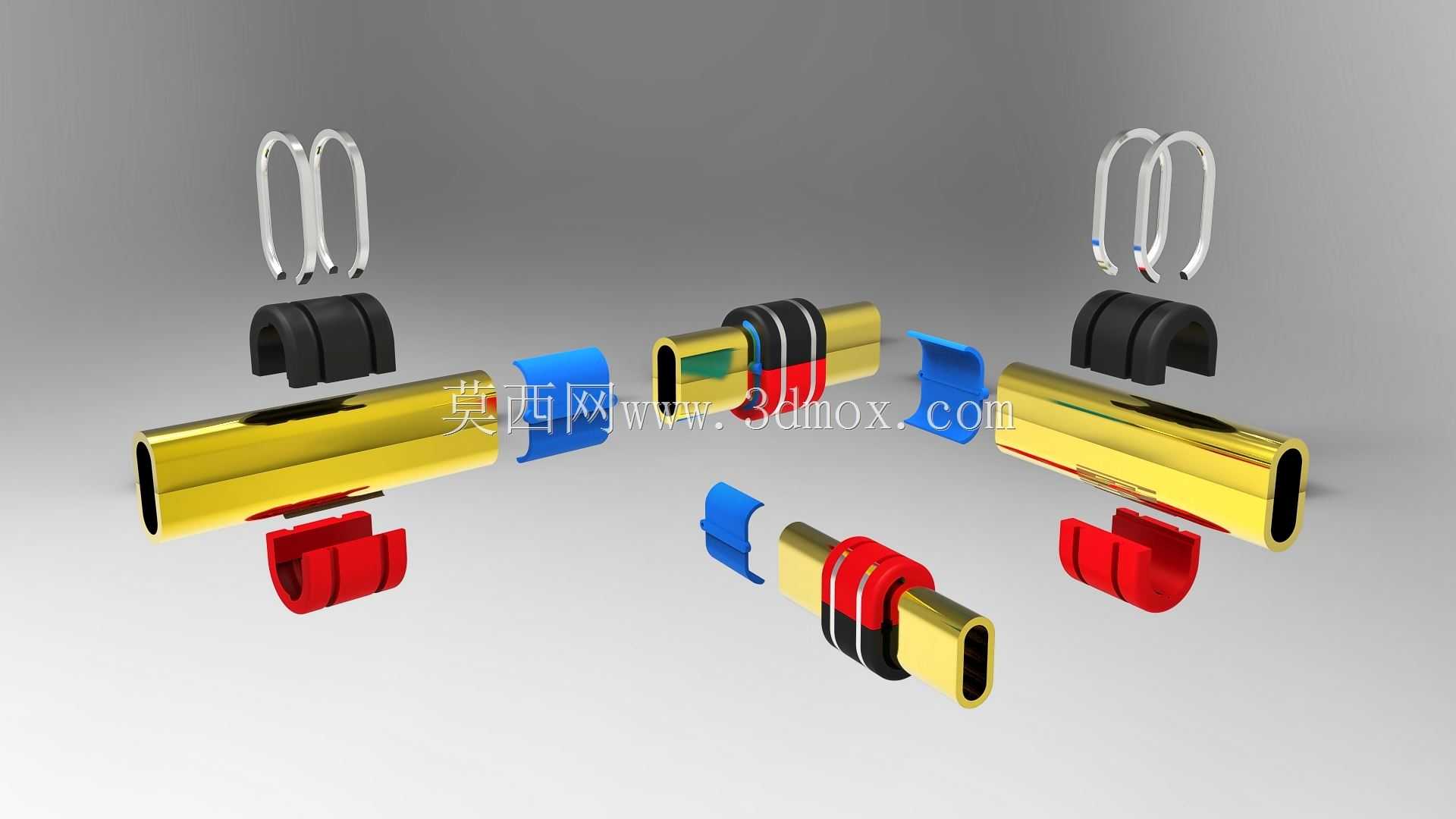

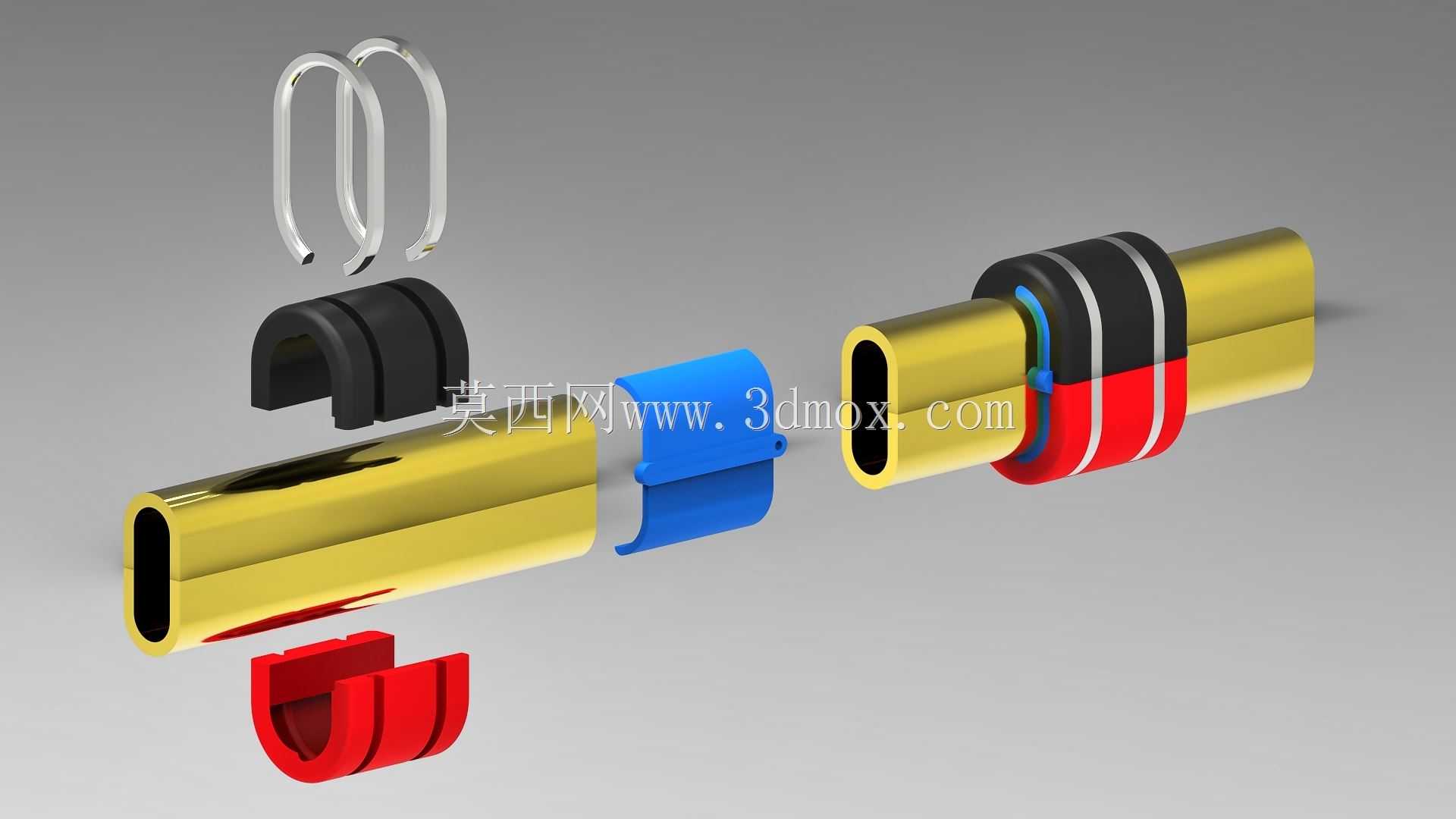

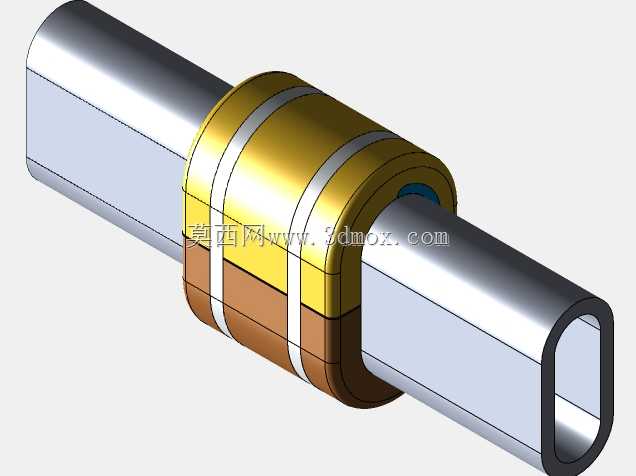

这类扶手夹主要应用于宇航装备内部的流体管路、线缆束的快速固定场景，在舱内有限操作空间下，可实现无额外辅助工具的徒手装拆，适配宇航环境下维护作业的操作限制，避免传统螺钉紧固结构在失重环境下零件脱落、工具遗落的风险，同时也可推广至地面狭小安装空间内的轻质管路固定场景，比如小型气动设备内部气路、检测设备内部走线的快速固定。从结构功能来看，整套夹紧结构依靠两个对称的钢丝弹簧提供持续的径向抱紧力，搭配带楔块的夹紧元件实现轴向锁止，不需要额外的螺钉、销钉等独立紧固件，所有零件在装配后都处于卡合限位状态，不会出现零散零件脱落的问题。装配逻辑上，两个半壳结构可以直接沿管路径向扣合，不需要从管路端部轴向穿套，适配已布设完成的管路中段加装固定的需求，钢丝弹簧既可以沿径向卡入半壳的定位槽完成预组装，也可根据安装空间选择轴向滑入的装配方式，最后将带集成楔块的锁紧件沿轴向推入，即可通过楔面的挤压力让两个半壳持续抱紧管壁，同时弹簧的预紧力会反向作用在楔块上，实现自锁，不会因为管路振动、温度形变出现松脱。外形设计上，整套夹件的外轮廓做了圆弧过渡处理，没有突出的尖锐棱角，避免在狭小舱内空间剐蹭操作人员的航天服或者其他相邻管线，外露的弹簧部分也做了端部收边处理，不会出现勾挂线缆的问题。安装边界方面，该夹件适配圆形截面的管状构件，抱紧后整体径向突出尺寸较小，不会占用过多的安装空间，半壳内侧可根据管路材质选择是否增加缓冲垫层，避免硬质夹件对薄壁管路造成压痕损伤，拆卸时只需要反向推出楔块即可分开半壳，相比传统卡箍结构，拆装效率提升明显，且反复拆装不会出现螺纹滑牙、紧固件失效的问题，适合需要频繁维护拆装的管路固定场景。结构设计上充分考虑了加工可行性，所有的塑料结构件都可以通过注塑工艺批量生产，钢丝弹簧为标准弹簧工艺加工，不需要特殊的定制加工设备，零件加工难度低，装配工序简单，不需要复杂的工装辅助即可完成整机组装，整体重量较轻，符合宇航装备对零部件轻量化的设计要求，同时结构的可靠性经过受力验证，在持续振动、温度交变的环境下仍能保持稳定的抱紧力，不会出现管路移位、松脱的问题。
