Drehkipp标准右下角窗铰链结构

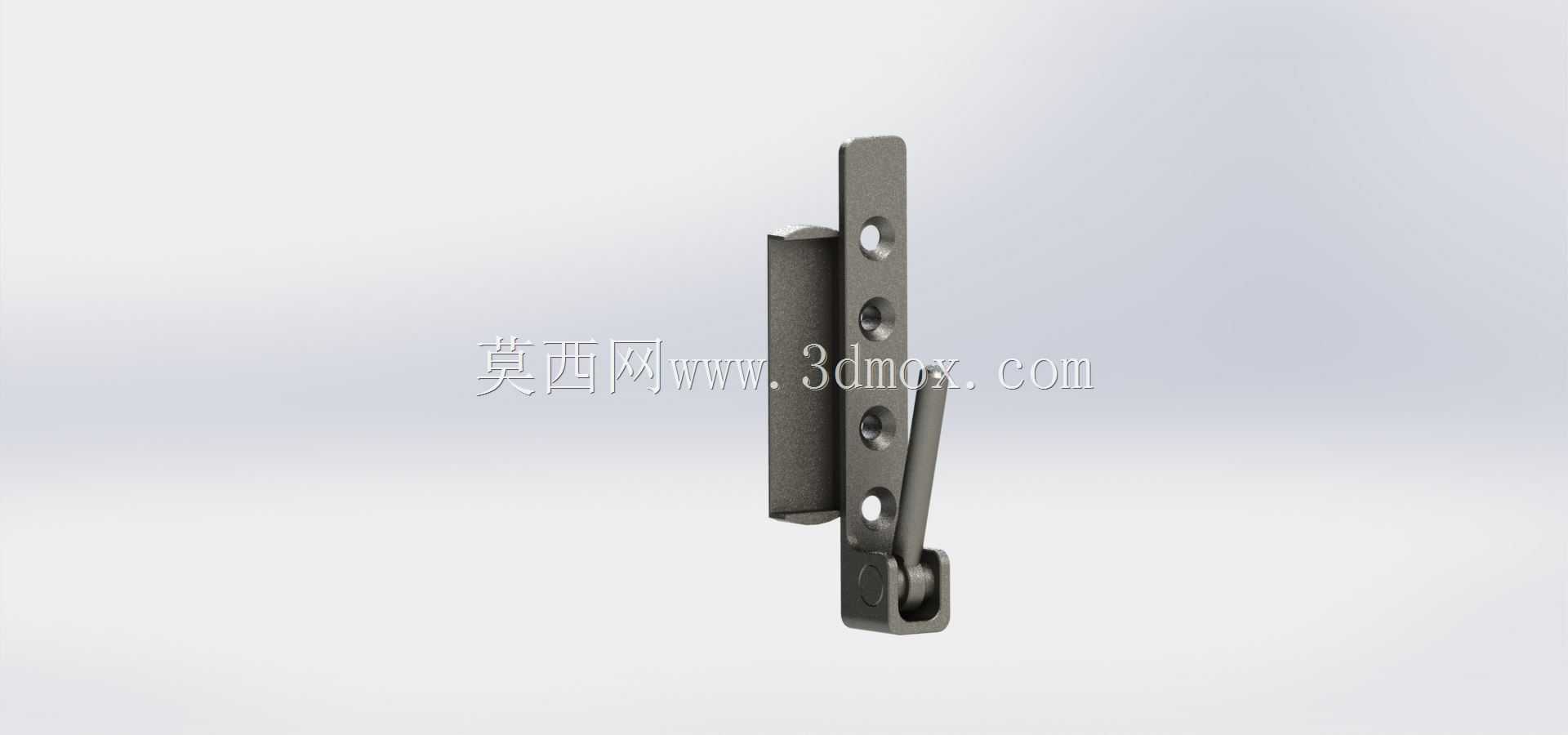

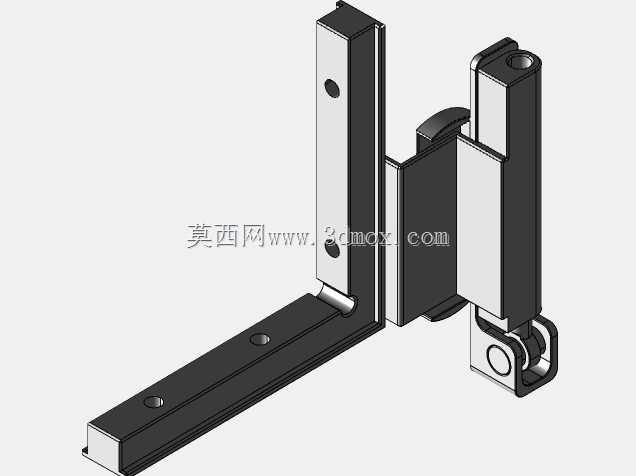

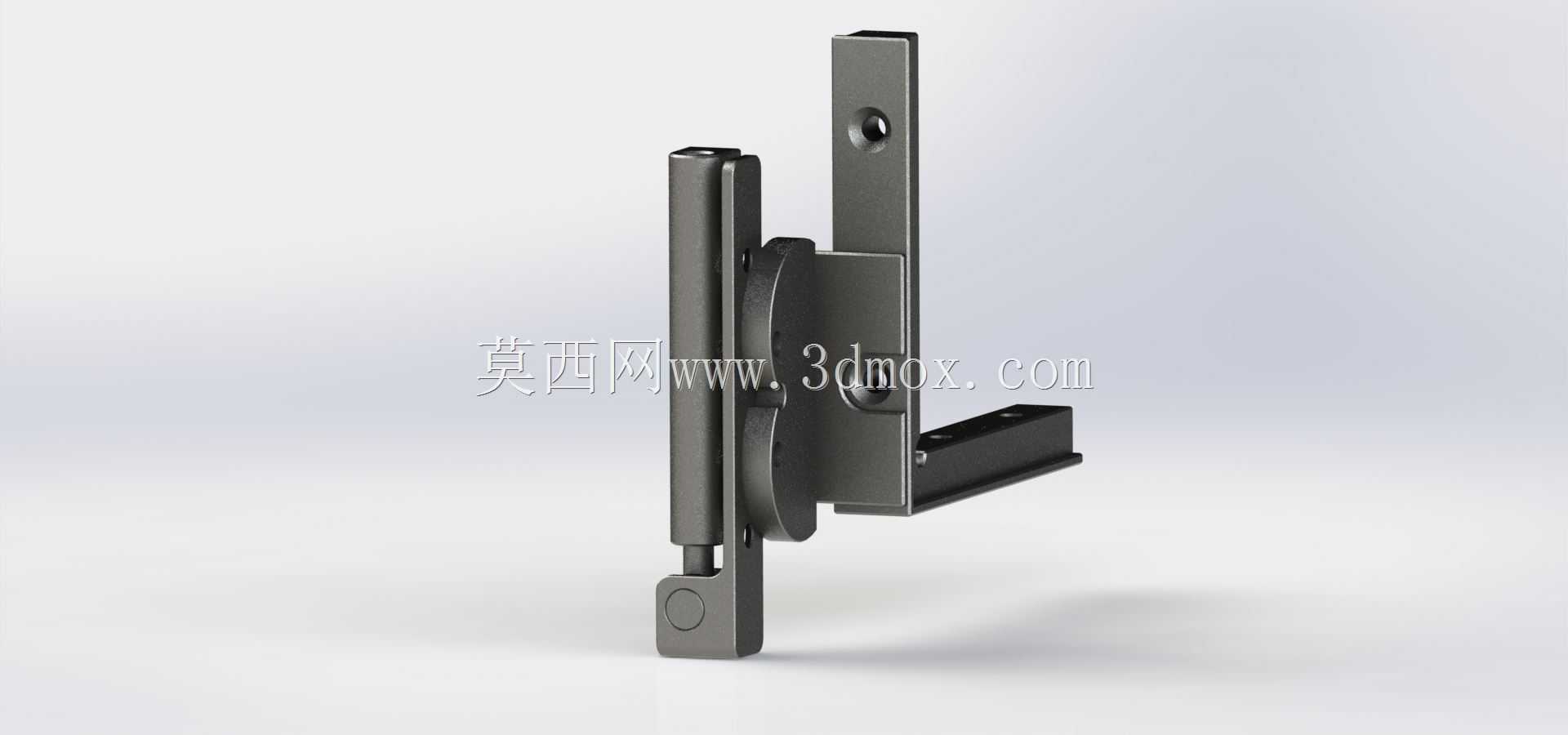

这款右下角安装的Drehkipp标准窗铰链，主要应用于民用建筑、商用办公空间的内开内倒窗系统中，作为窗扇与窗框之间的核心连接承载部件，承担窗扇开合转动、内倒限位、承重支撑的核心作用，日常使用中需要承受整扇窗玻璃与型材的整体重量，同时要保证上万次开合过程中无松动、无旷量、转动阻尼均匀。从结构设计来看，该铰链采用分体式安装结构，竖向长条形固定座用于与窗框侧边型材的型腔配合，通过自攻螺丝完成与窗框的刚性连接，固定座上预留的沉头安装孔可以保证螺丝安装后表面平整，不会与窗扇转动部分产生干涉；横向伸出的托臂部分直接承托窗扇下角，托臂上的安装孔位与窗扇型材的预装槽位匹配，不需要现场额外打孔即可完成定位安装，降低现场施工的装配难度。转动核心部分采用叠片式转轴结构，转轴与轴套之间预留了合理的配合间隙，既可以保证转动过程中无卡滞，也能适配型材加工过程中存在的微小尺寸公差，避免因安装误差导致窗扇开关不畅。铰链的锁止联动块与窗扇的执手传动机构配合，当执手转动到不同档位时，联动块会对应切换平开、内倒、锁闭三种状态的限位，内倒状态下托臂的限位凸台会卡住窗扇的开启角度，保证内倒通风时窗扇不会脱出，同时限制最大开启距离避免安全隐患。从安装边界来看，该铰链适配常规槽口的塑钢、断桥铝型材，安装时需要保证窗框固定座的竖向垂直度偏差不超过1mm，窗扇托臂的水平度偏差控制在0.8mm以内，否则长期使用会出现单侧受力不均导致的铰链变形、窗扇下沉问题。铰链的外露部分做了哑光喷塑处理，既可以提升户外环境下的耐锈蚀能力，也能与常见的深色、灰色窗扇型材外观保持协调，不会出现突兀的金属色差。在结构强度设计上，该铰链的承重部位做了局部加厚处理，转轴部分采用铆接工艺固定，避免长期转动后转轴脱出，所有边角位置都做了圆角过渡处理，安装和使用过程中不会划伤施工人员或者用户。实际选型过程中，需要匹配对应窗扇的重量、型材槽口尺寸来确认适配性，过重的窗扇需要搭配同规格的上角铰链共同承重，避免单下角铰链受力过载导致变形失效。
