宇航用径向锁紧式管夹扶手固定结构

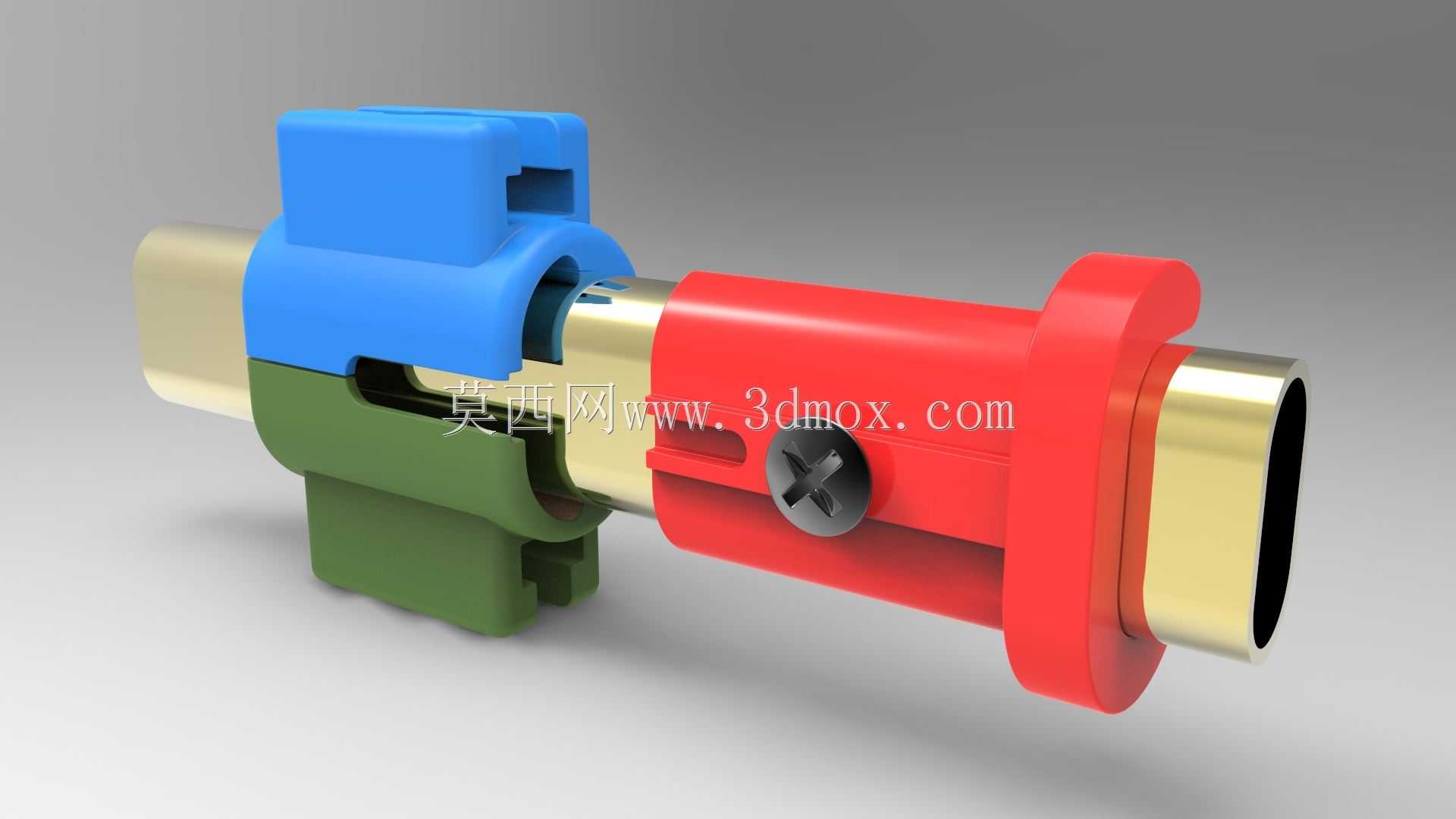

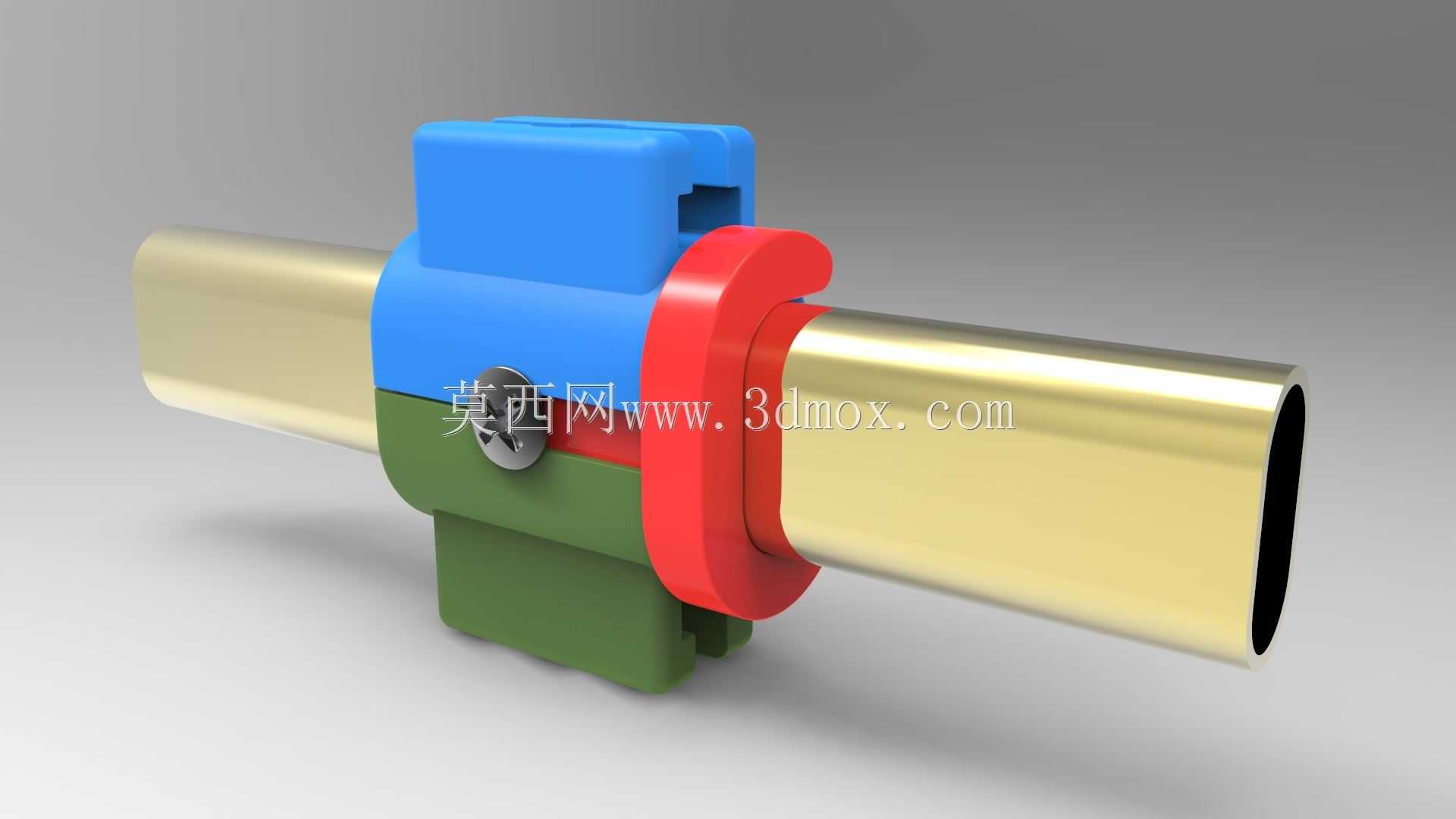

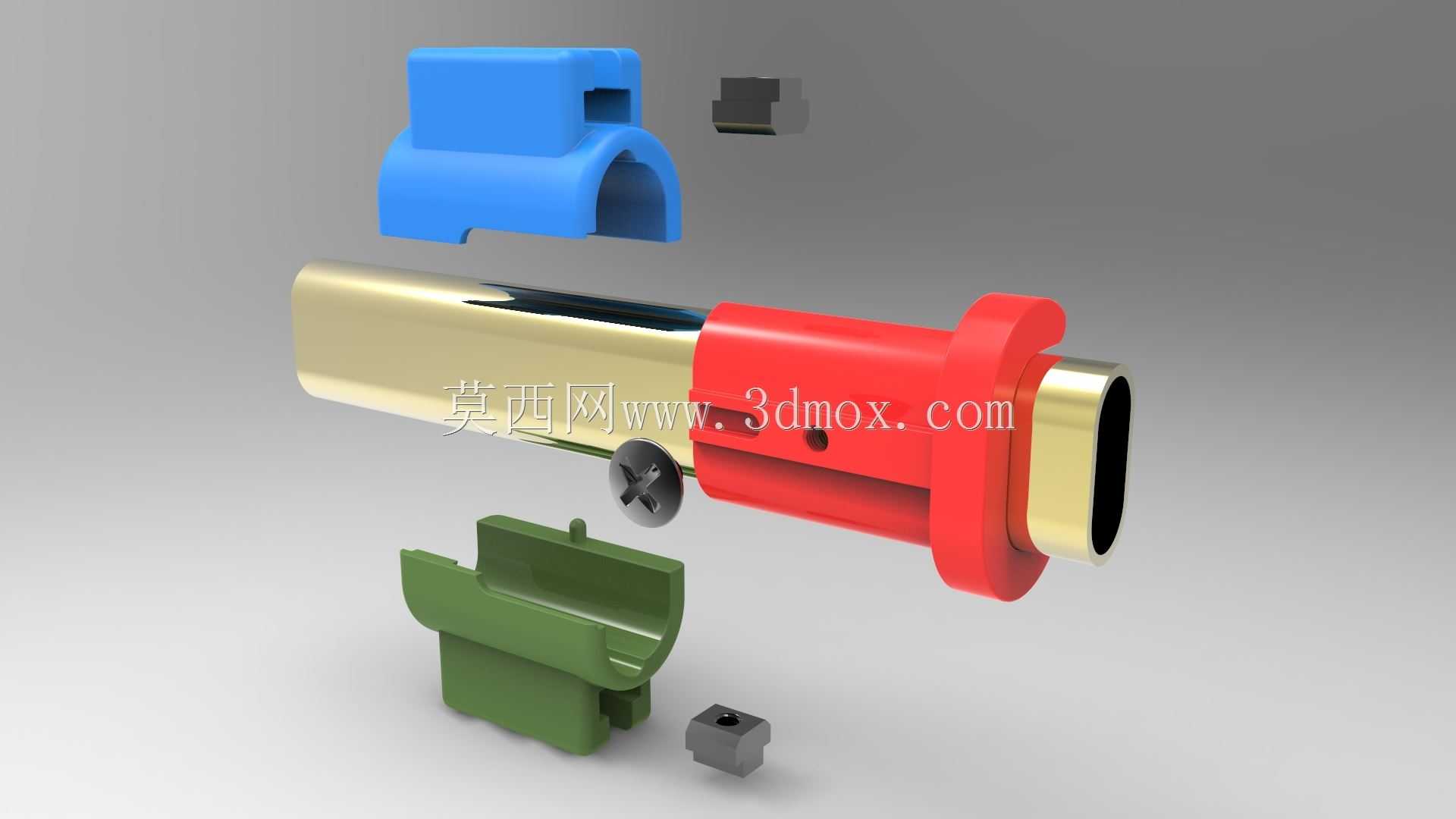

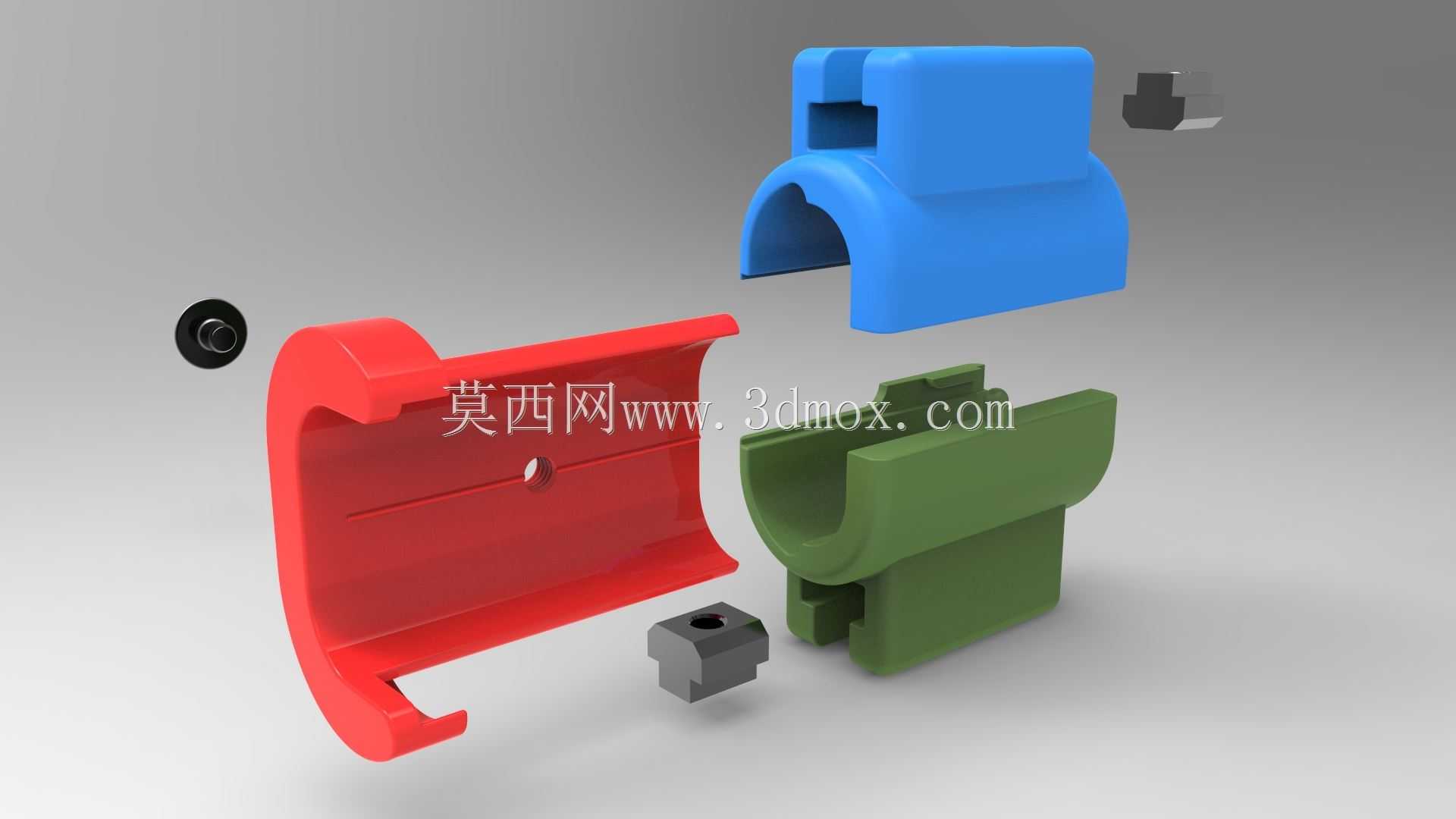

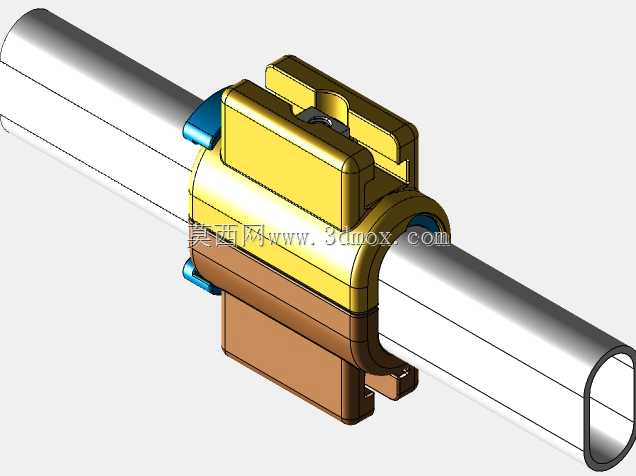

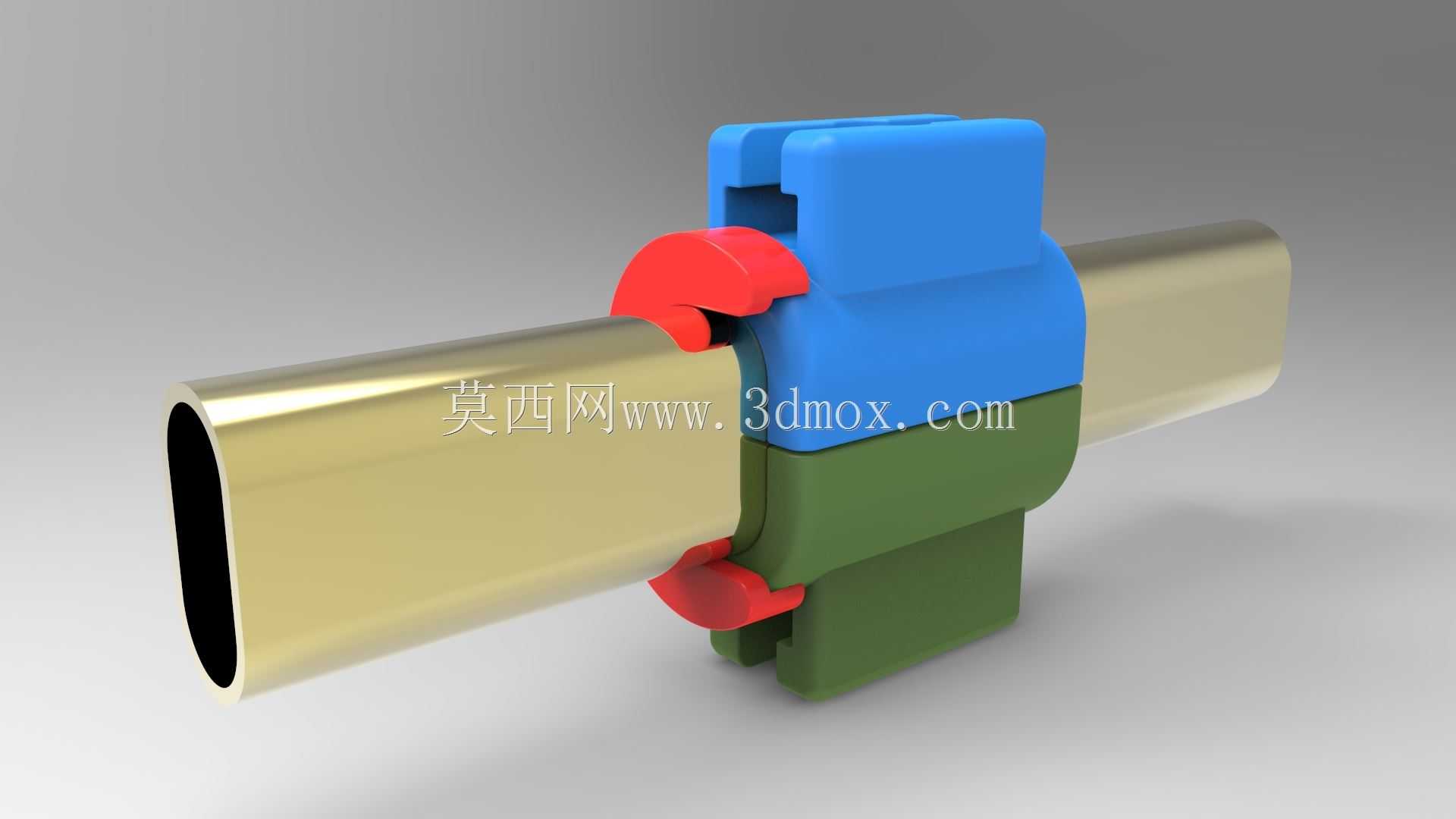

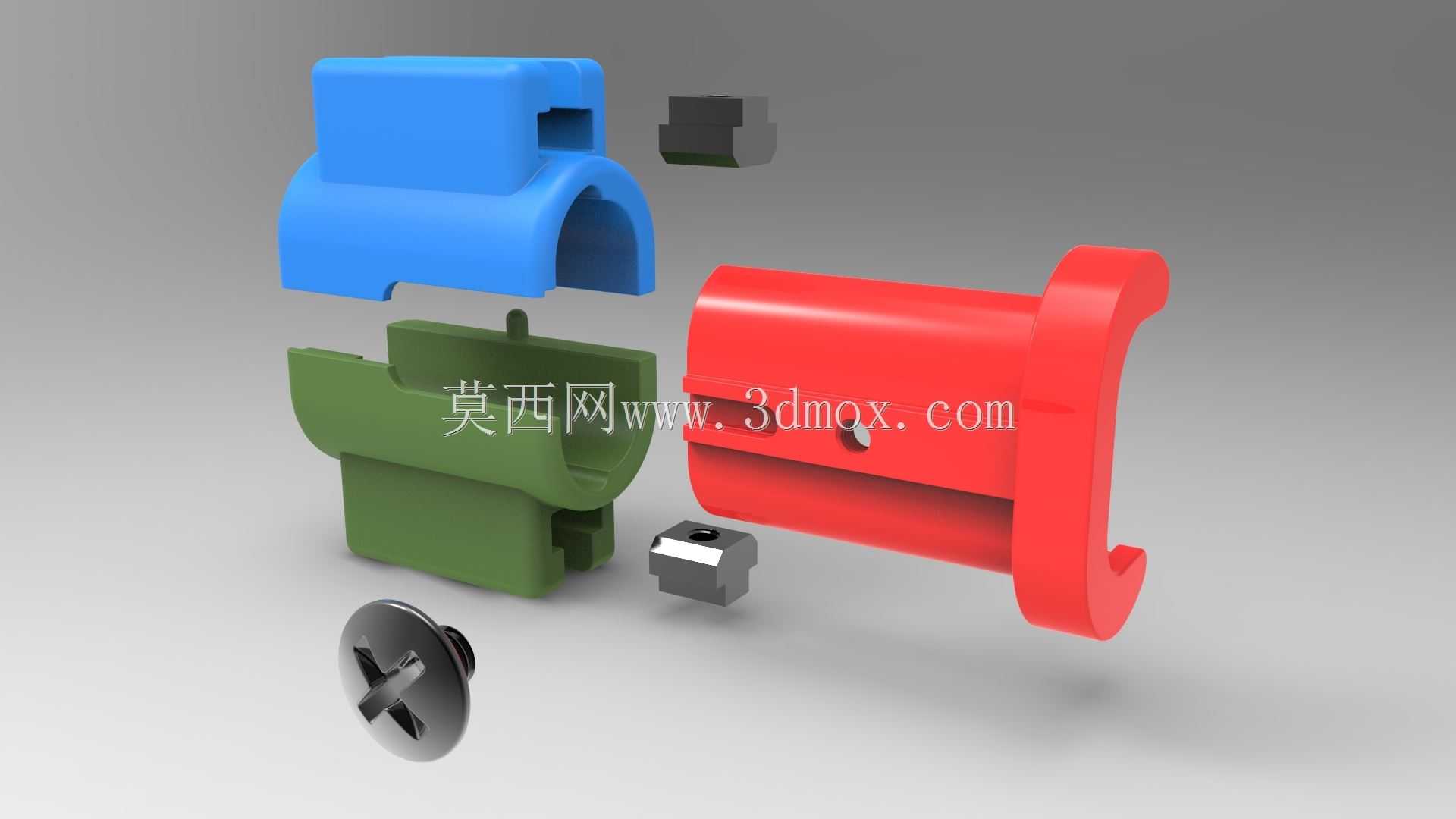

该结构主要应用于宇航场景下的管状扶手临时或长期锁紧固定，适配舱内管状扶手的位置调节与锁止需求，可在无额外辅助工具的情况下完成扶手的位置锁定与解锁操作，满足舱内人员扶持借力、设备挂载点位临时调整的使用需求。整体采用对开式楔块夹持结构，核心夹持力来自楔块与扶手轮廓平面之间的楔形挤压作用，楔块装配方向沿扶手轴向排布，滑动方向与夹具本体的滑动方向保持一致，所有楔块均布置在扶手轮廓的单侧，不会在扶手周向形成多点对称夹持带来的安装空间浪费。结构预留了调整螺钉的安装位，可通过螺钉实现楔块最终位置的锁止，也可将调整螺钉替换为把手结构，无需工具即可完成楔块位置的锁定与解锁，适配不同操作场景的使用需求。设计过程中重点考量了无径向弯曲的功能实现，避免夹持过程中对管状扶手造成径向形变损伤，所有组件的尺寸补偿均通过楔块的配合公差实现，不需要额外增加调整垫片类零件，装配与维护的复杂度更低。安装边界上，该夹座主体分为上下两个对合基体，配合红色锁紧环完成预定位，夹座下方预留了固定基座结构，可直接固定在舱内安装平面上，适配的管状扶手外径可通过更换不同规格的楔块实现适配，整体结构的径向突出尺寸控制在较小范围，不会占用过多舱内通行空间，夹持状态下的锁紧力可通过楔块的楔角调整实现匹配，既可以满足人员扶持的受力需求，也不会因为锁紧力过大导致扶手管产生压痕或形变。结构的各零件均采用无复杂曲面的规整结构，加工难度低，装配流程简单，不需要专用工装即可完成组装，锁紧环的滑动行程经过匹配设计，解锁状态下楔块完全退回，可沿扶手轴向快速滑动调整位置，锁紧状态下楔块完全涨开，与扶手管的平面接触区域形成足够的静摩擦力，保证固定位置不会出现滑移。
