带固定底座的管道夹持用管虎钳结构

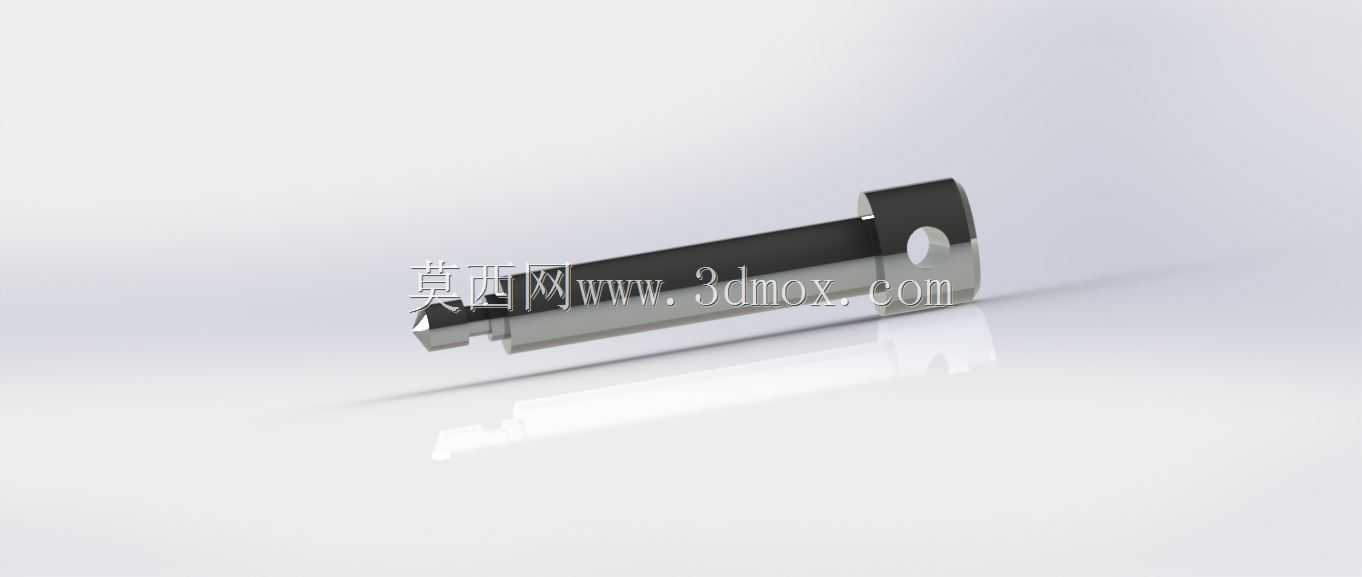

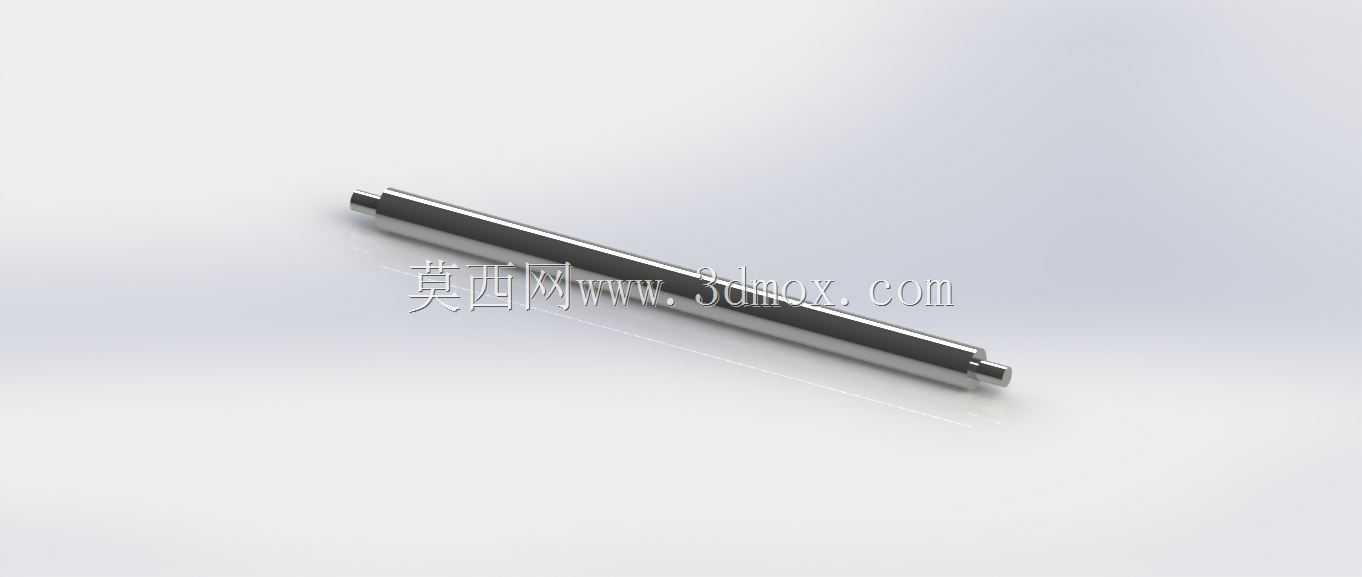

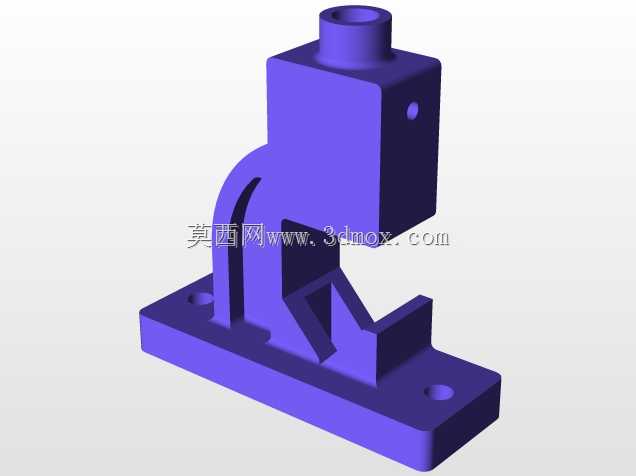

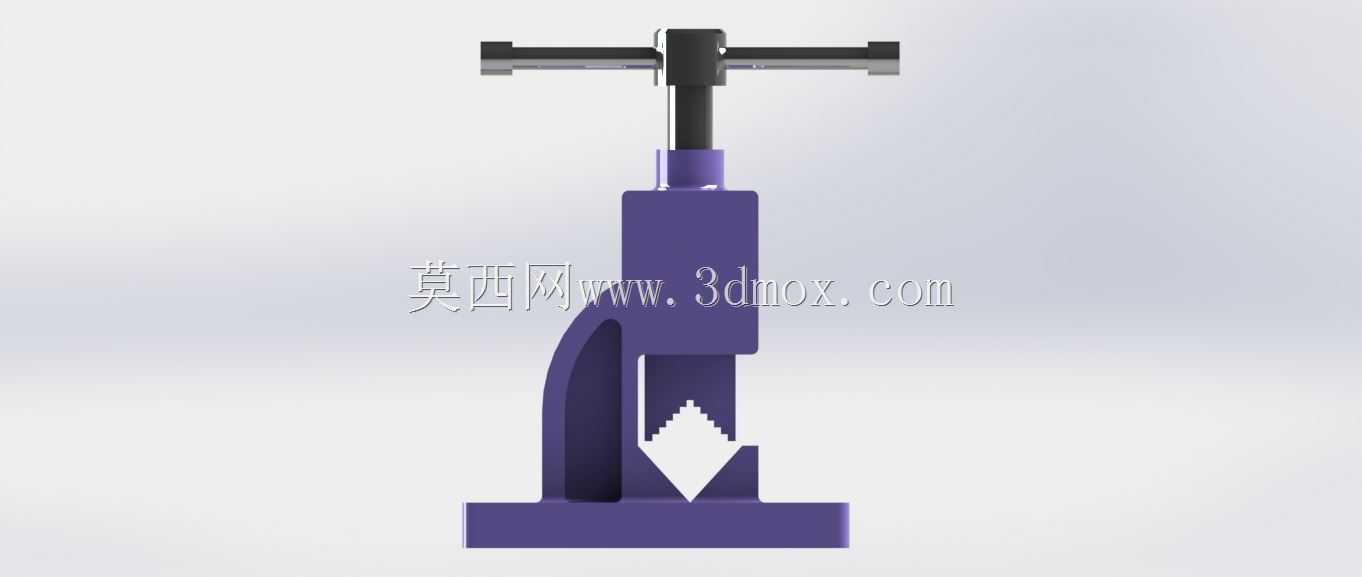

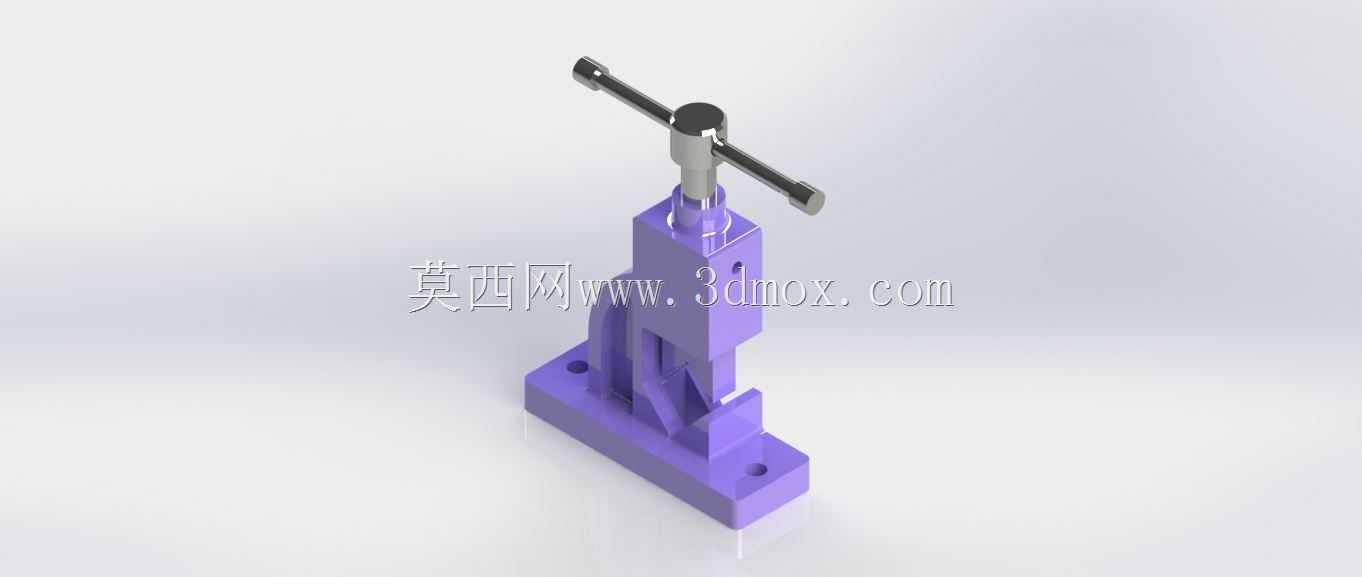

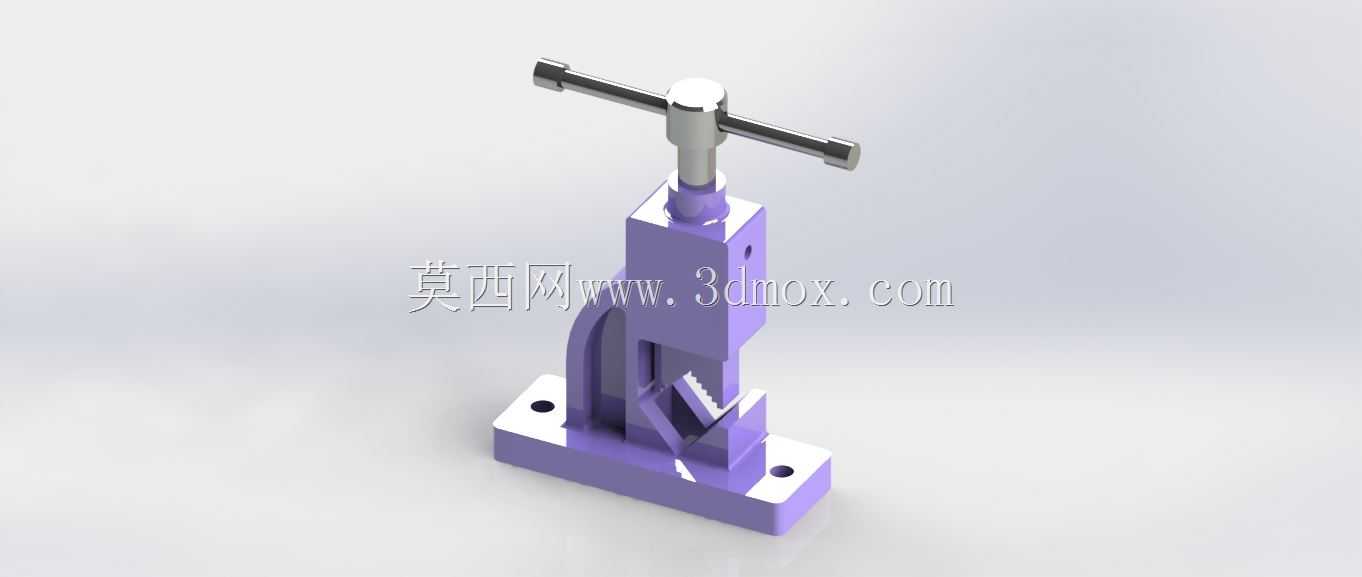

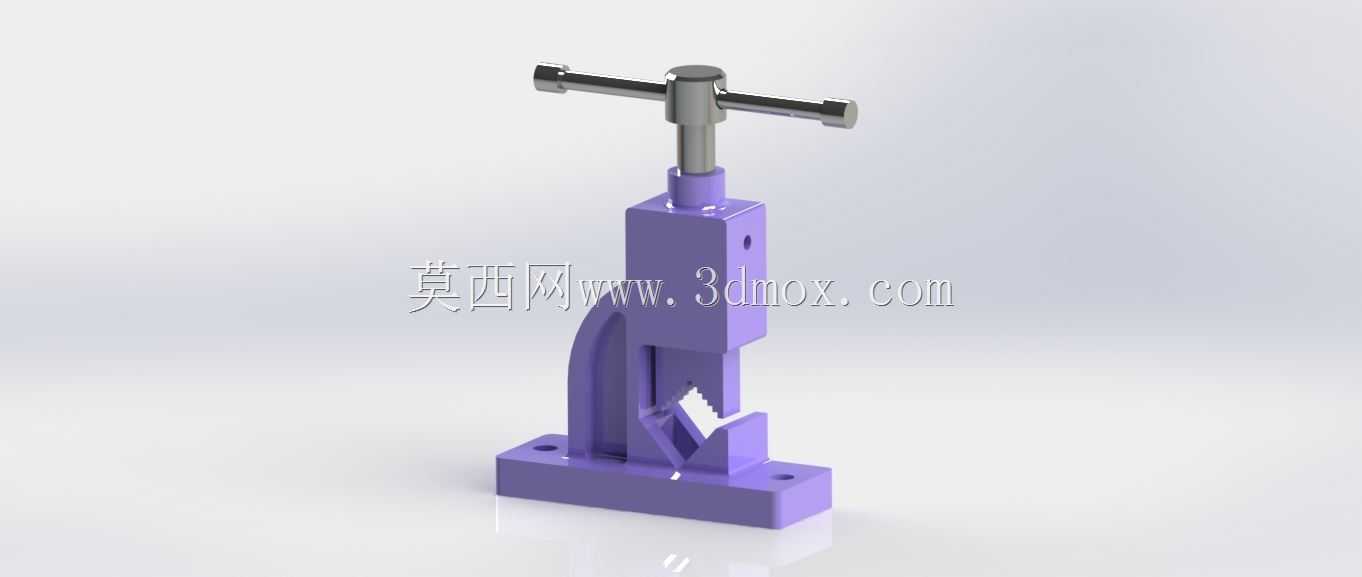

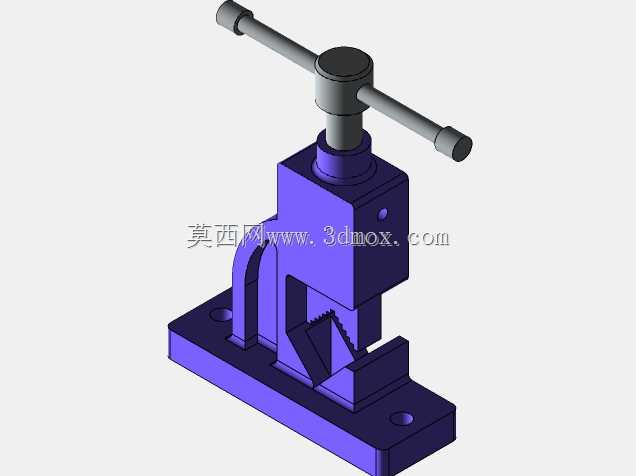

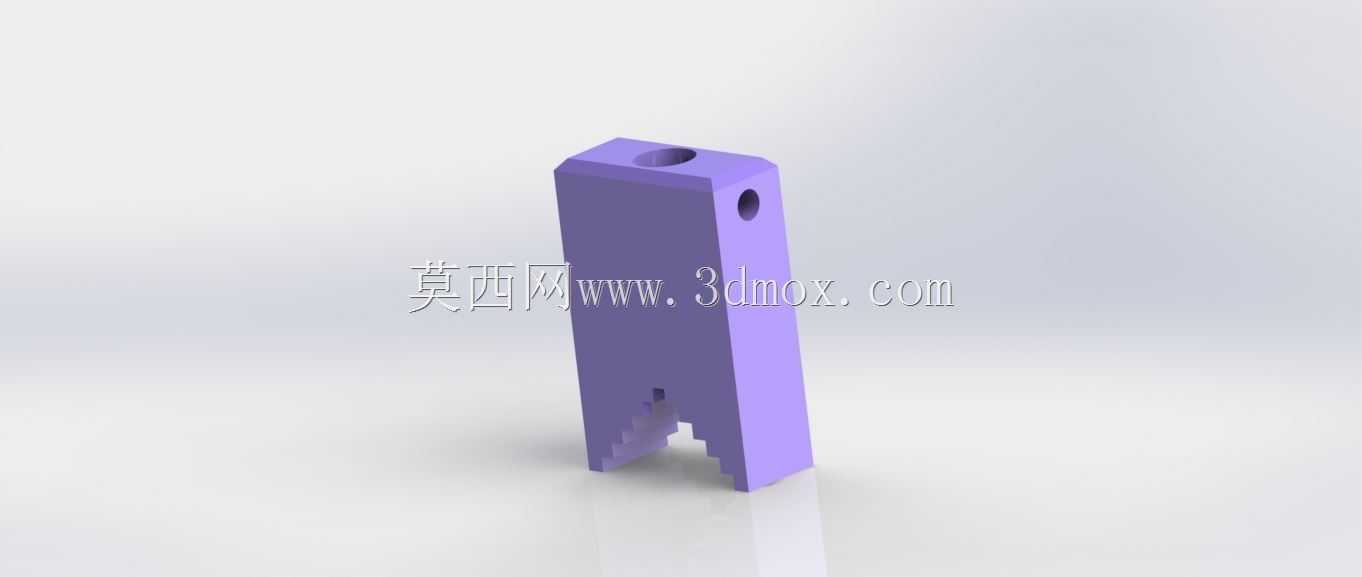

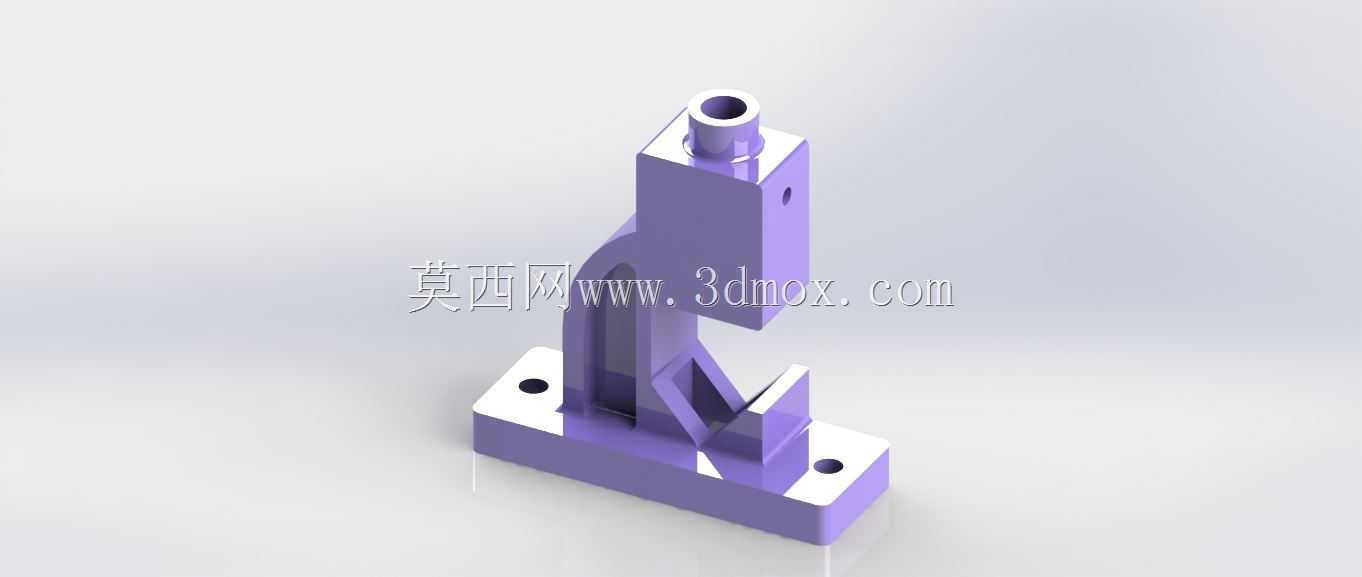

在水暖安装、管路维修、小型金属管材加工的作业场景里，管虎钳是工位上不可或缺的夹持类工装，这款带集成工作台底座的管虎钳，完全围绕现场作业的实际夹持需求做结构设计，区别于普通台虎钳的平口夹持逻辑，它的钳口做了适配圆柱管材的V型齿形结构，能在夹紧过程中让圆管周向受力均匀，不会出现夹伤管壁或者夹持打滑的问题，哪怕是带镀锌层的薄壁水管，也能在足够夹紧力的前提下避免管材变形。从结构设计逻辑来看，这款管虎钳采用了T型手轮驱动的螺旋进给机构，传动副采用梯形螺纹设计，具备良好的自锁性能，当操作人员旋转顶部手轮施加夹紧力后，活动钳口不会因为管材的反作用力出现回松，作业过程中不需要反复补紧，能有效降低操作的重复劳动量。底部的集成安装底座做了四个对称的沉头安装孔，可以直接通过螺栓固定在木质或者金属工作台面上，安装孔的孔位间距适配常规维修工位的工作台安装预留尺寸，不需要额外做转接板就能完成固定，底座和钳身采用一体化的弯臂支撑结构，支撑臂的截面做了加强筋过渡，在承受最大夹紧力的时候不会出现钳身倾斜或者结构形变，能保证钳口的夹持同轴度。钳口的开合行程覆盖了常规家装、维修场景里常用的管材直径范围，从细口径的塑料穿线管到中等口径的金属供水管都能稳定夹持，活动钳口的滑动轨道采用了矩形导向结构，滑动过程中没有径向窜动，夹紧时上下钳口的对中精度能得到保证，不会出现管材夹偏的问题。在实际使用时，不管是对管道做套丝、切割，还是做管件的拧紧装配，这款管虎钳都能提供稳定的夹持支撑，螺旋进给的操作方式不需要额外的动力源，完全靠手动操作就能完成夹紧动作，适合没有气源、电源的户外维修场景使用，整体结构没有冗余的复杂零件，日常维护只需要定期给螺纹传动部分加注润滑脂就能长期保持顺畅的操作手感，钳口的齿形部分做了耐磨处理，长期夹持金属管材也不会出现过度磨损导致的夹持力下降问题，底座的安装平面做了铣平加工，固定后钳身和工作台面保持垂直，能保证管材装夹后处于竖直状态，方便套丝等作业时的操作对位。
