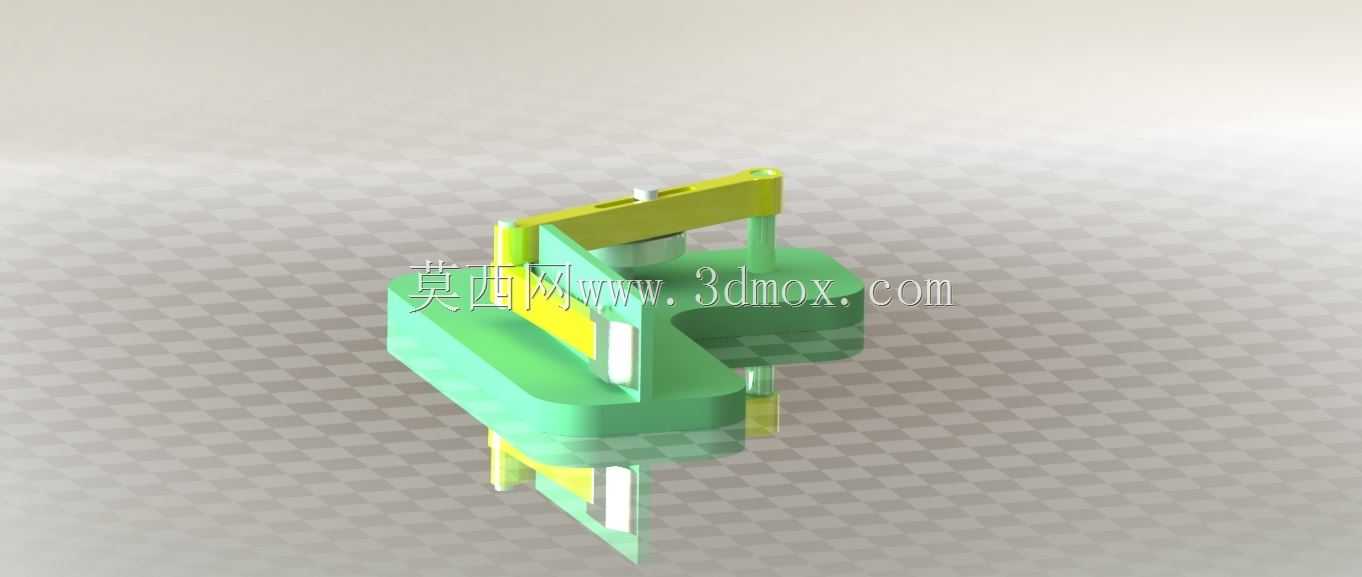

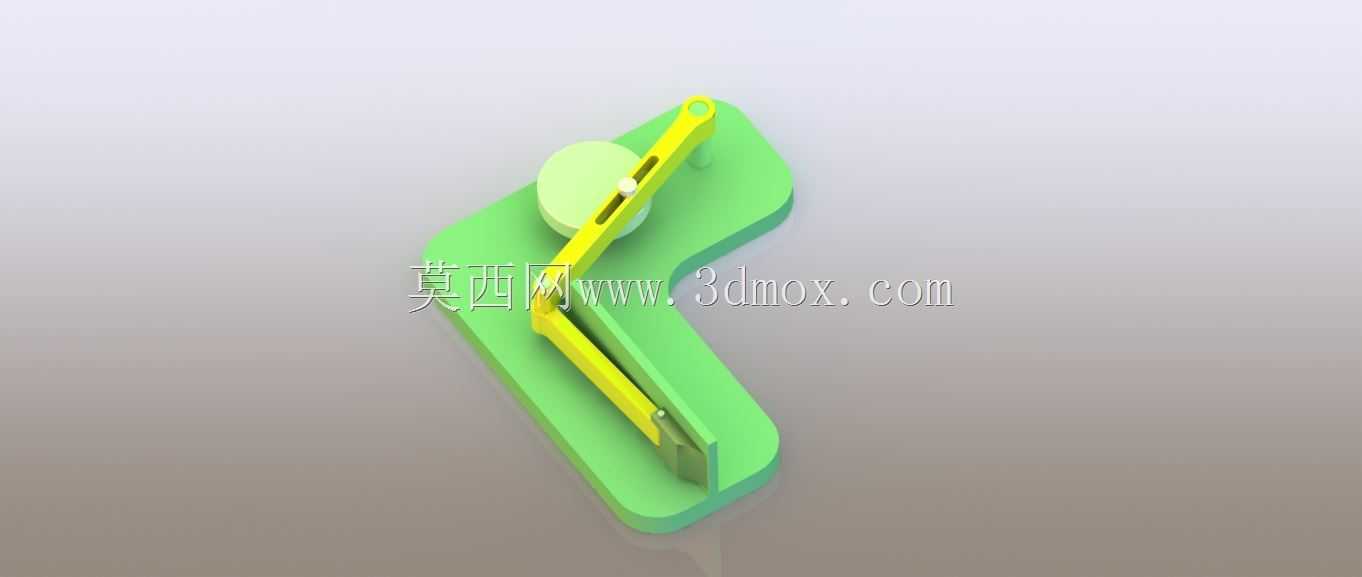

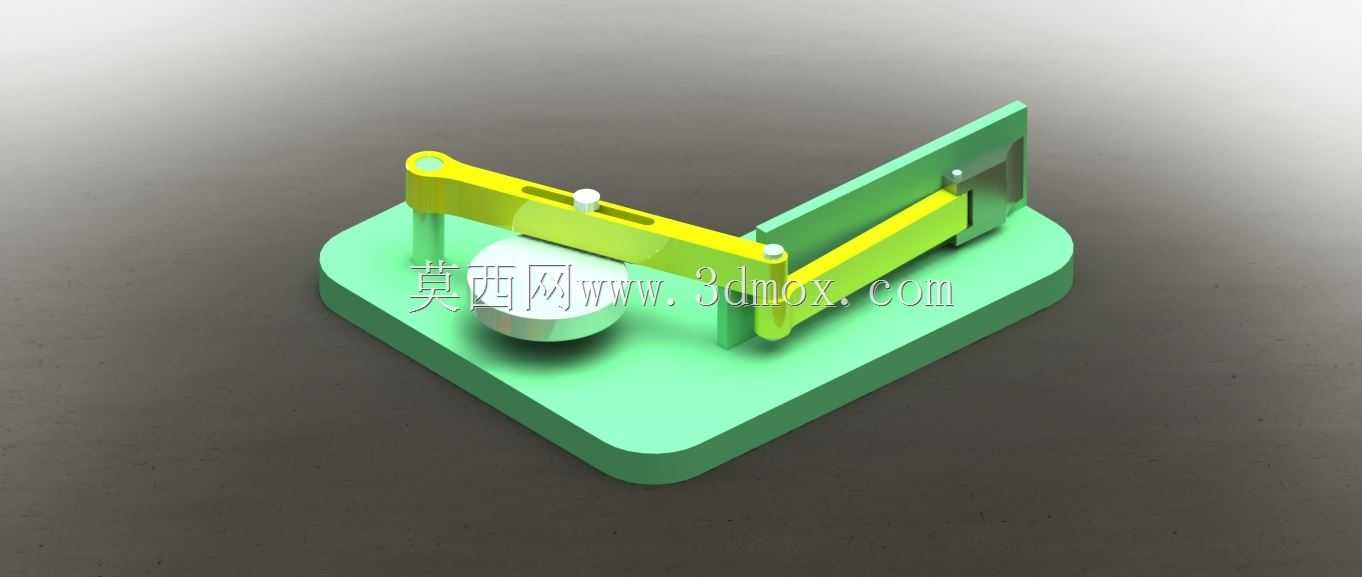

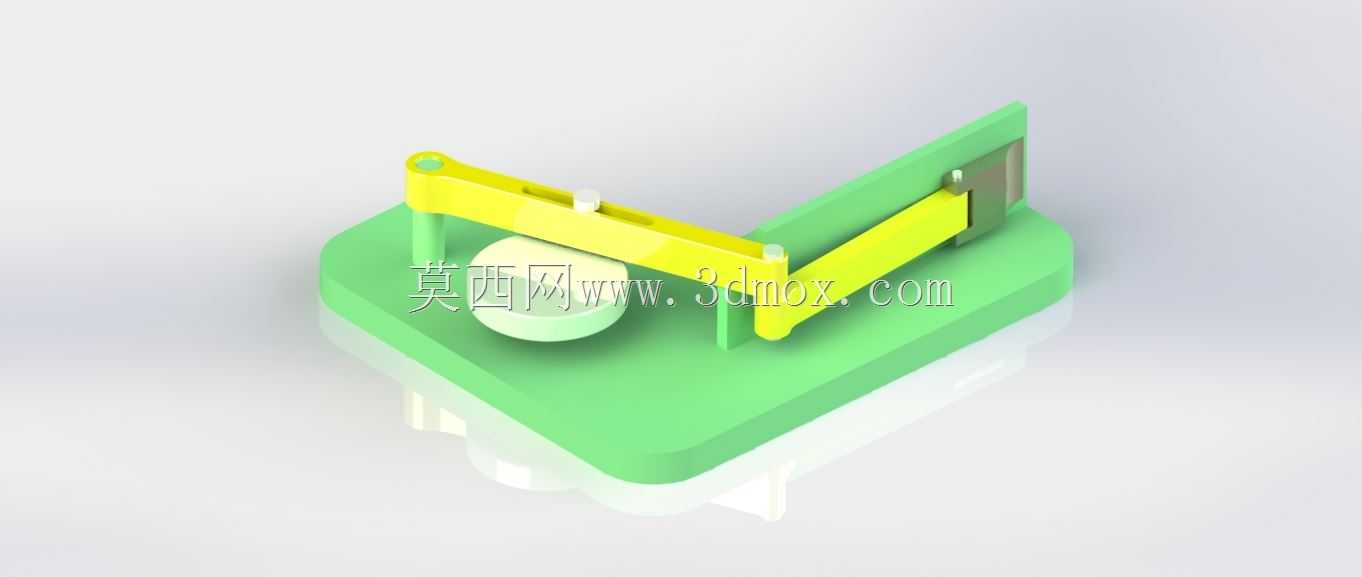

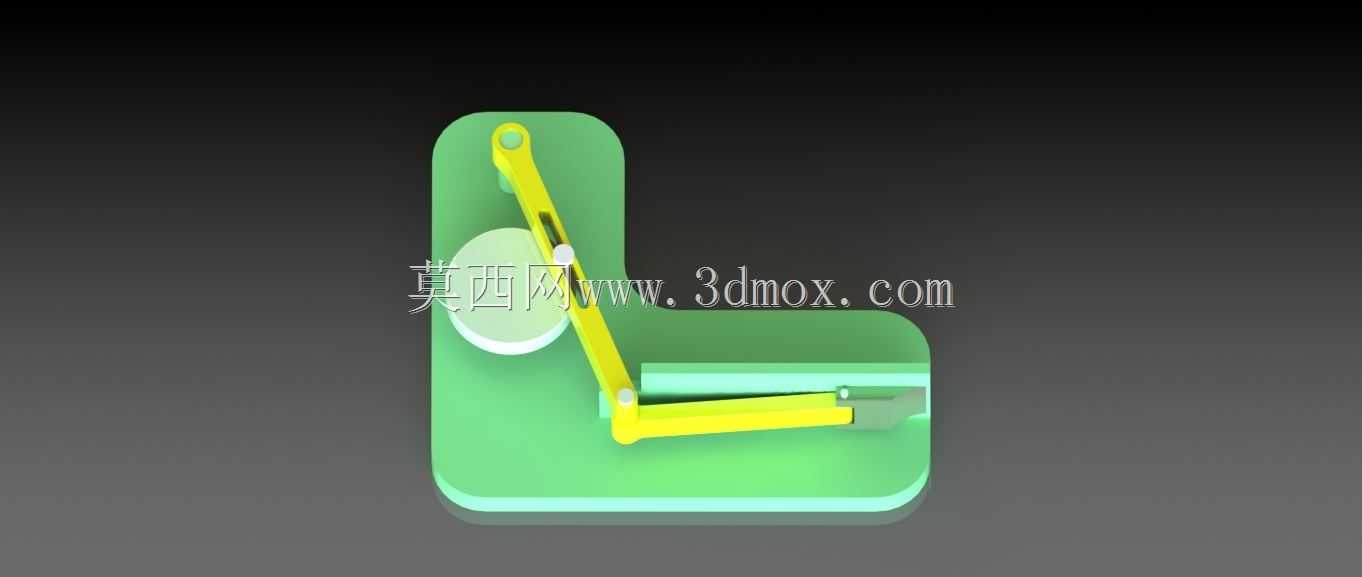

曲柄开槽杠杆联动教学演示机构

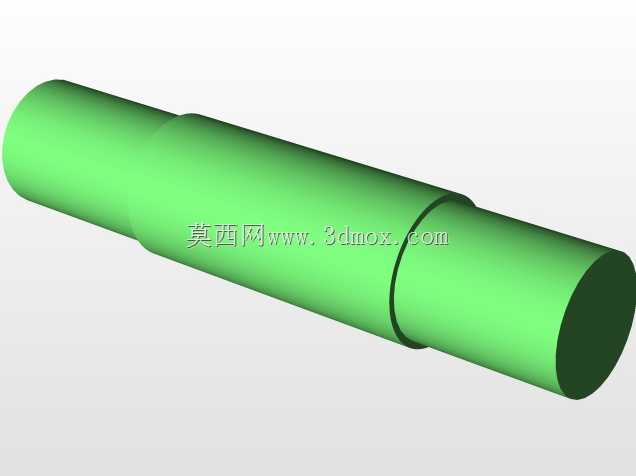

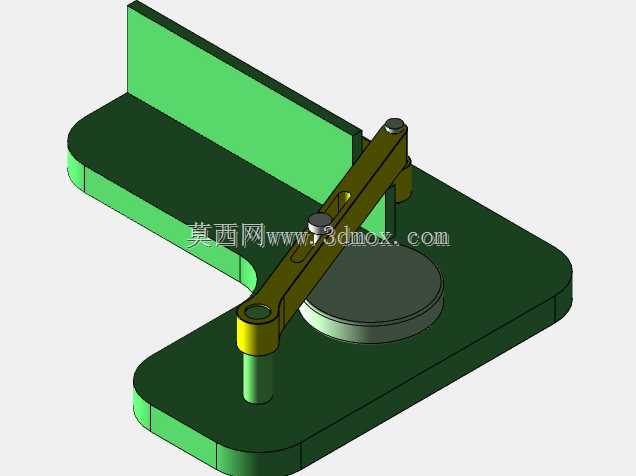

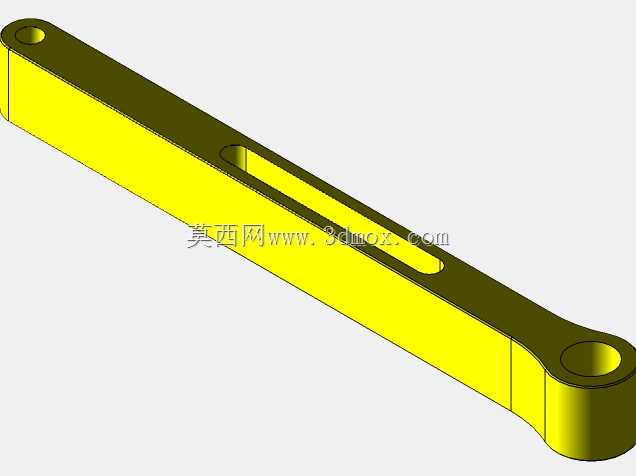

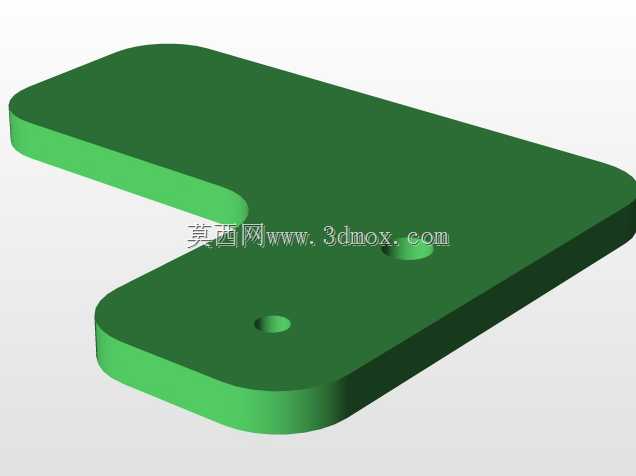

这套机构主要面向机械原理教学、简易工位往复动作执行场景设计，常被用于职业院校机械专业的课堂演示教具，也可作为小型自动化设备中实现定行程往复摆动的执行单元参考结构，能直观展示曲柄摇杆类机构的运动转换逻辑，帮助初学者理解转动输入到直线+摆动复合输出的传动过程。从功能特性来看，该机构通过曲柄的连续回转运动，带动开槽杠杆沿导向结构完成规律的往复摆动与直线滑动复合动作，运动过程无卡滞点，传动路径清晰，所有铰接点均预留了标准销轴安装位，可直接替换为实际工程用的销轴、轴承配件实现实物装配。设计过程中优先考虑了运动干涉规避，在三维建模阶段先完成运动骨架的搭建：第一步先确定曲柄的回转中心位置，根据所需的杠杆摆动行程反推曲柄偏心距，将回转底座的安装基准面设为固定约束，先绘制曲柄的回转轮廓包络，确认曲柄整周转动时不会与底座、立板导向结构发生碰撞；第二步搭建开槽杠杆的滑动副约束，在立板上预留与杠杆匹配的导向槽间隙，单边预留0.2mm的装配余量，避免运动过程中出现卡涩；第三步完成连杆的长度匹配，通过软件的运动仿真模块逐帧校验铰接点的运动轨迹，调整连杆两端铰接孔的中心距，确保杠杆在整个行程内运动平滑，无死点位置（除曲柄转动的上下止点外无传动卡顿）。外形尺寸上，整套机构的安装底座为圆角矩形结构，安装边界可根据实际使用场景调整底座固定孔的位置，默认状态下底座长宽尺寸适配常规教学教具的展示台摆放需求，立板高度匹配杠杆最大摆动角度时的上端极限位置，不会出现结构超出底座支撑范围的倾覆风险。建模过程中先完成各零件的单独建模：底座采用拉伸凸台完成主体结构，倒圆角处理所有锐边避免应力集中；曲柄部分采用对称结构设计，两端铰接孔做同轴度约束，确保转动时无偏摆；开槽杠杆的槽宽与导向销的配合采用间隙配合公差，建模时直接在零件环境中绘制槽的轮廓，通过拉伸切除完成槽结构，同时校验槽的长度是否满足杠杆全行程的滑动需求；最后在装配环境中完成所有零件的配合约束，添加旋转马达驱动曲柄转动，逐帧检查运动过程中各零件的间隙，确认所有运动部件在动作过程中最小间隙不小于0.1mm，满足实际装配的公差要求。
