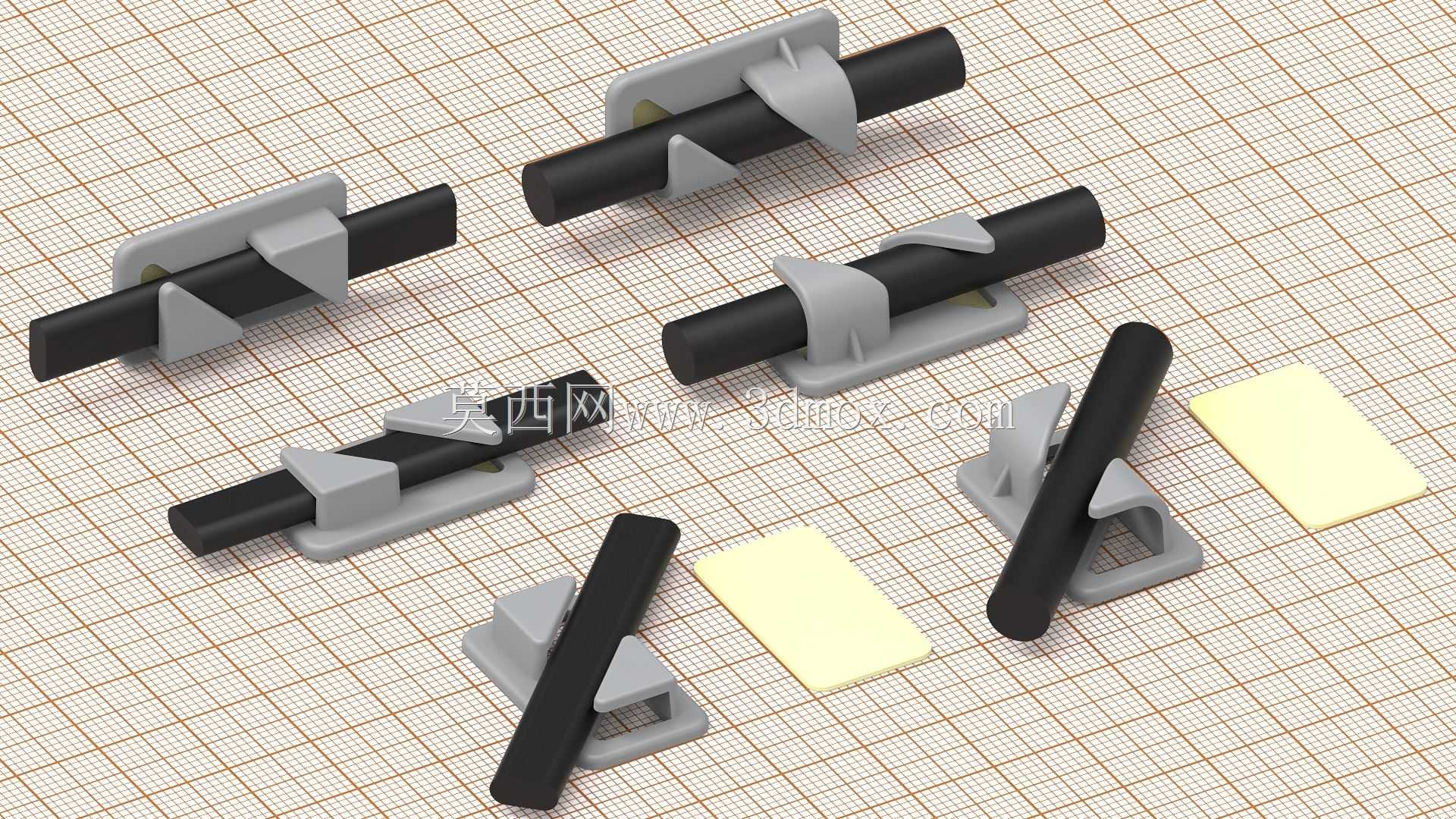

适配平面圆形线缆的卡扣式固定支架

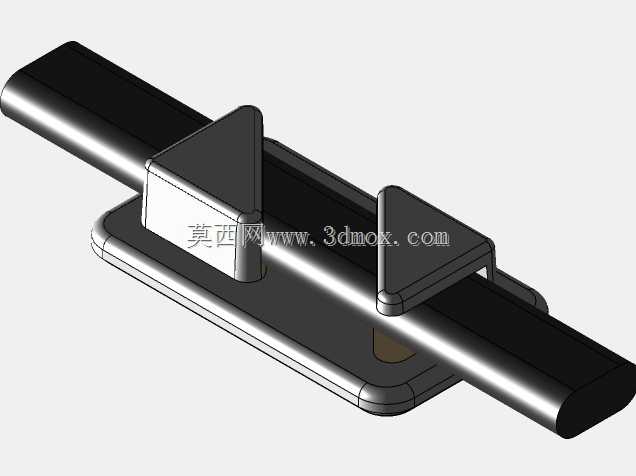

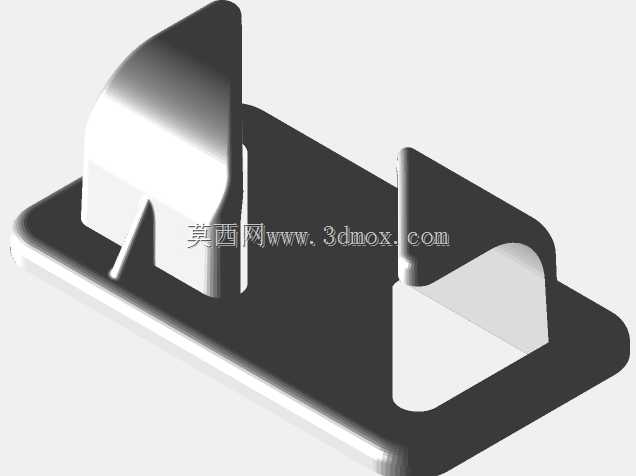

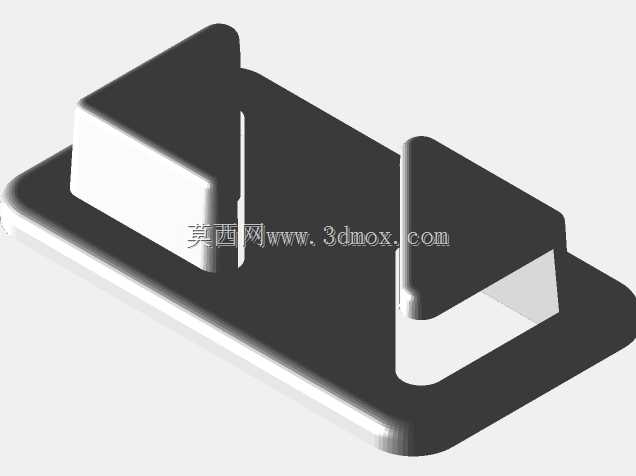

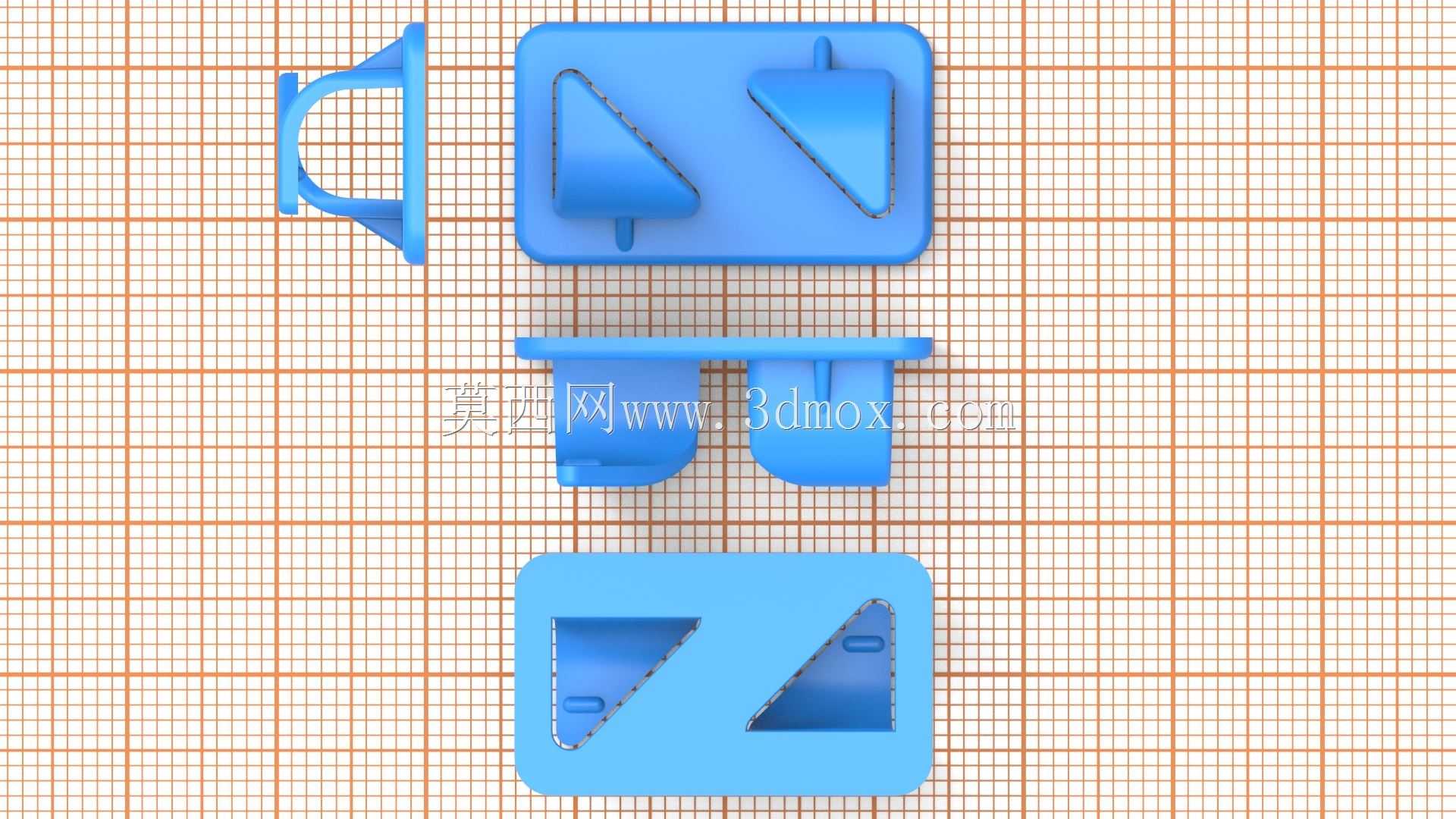

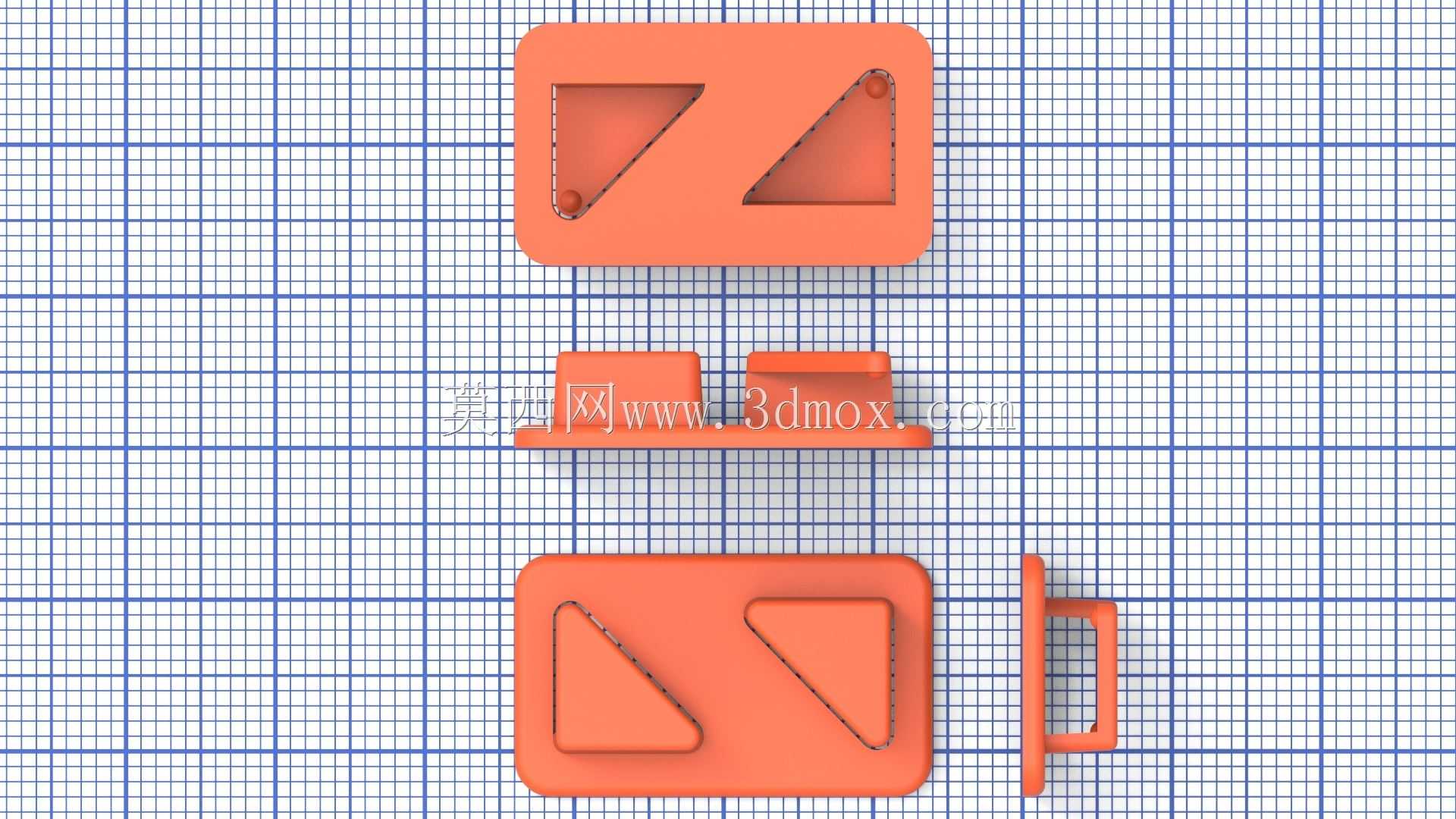

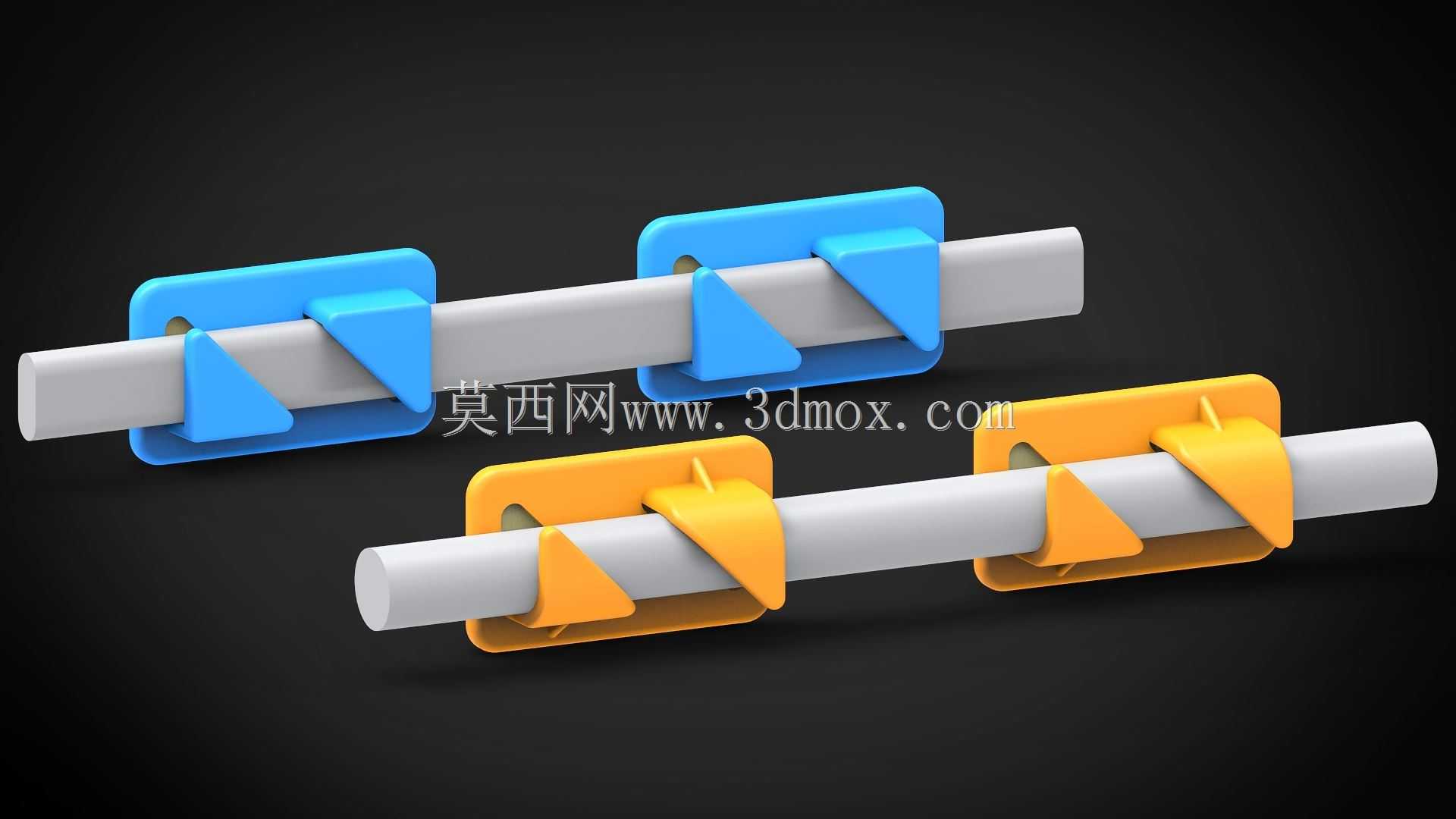

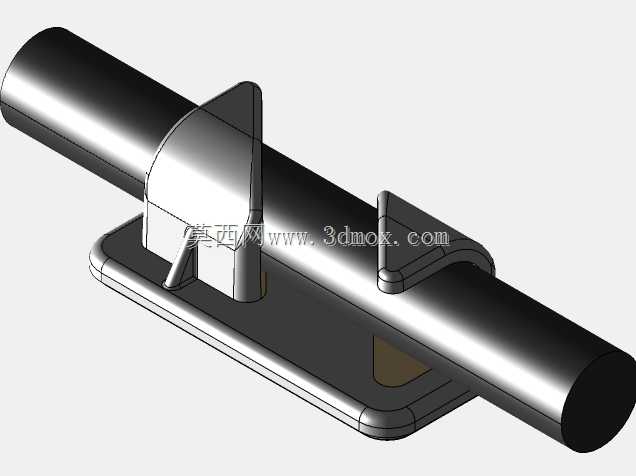

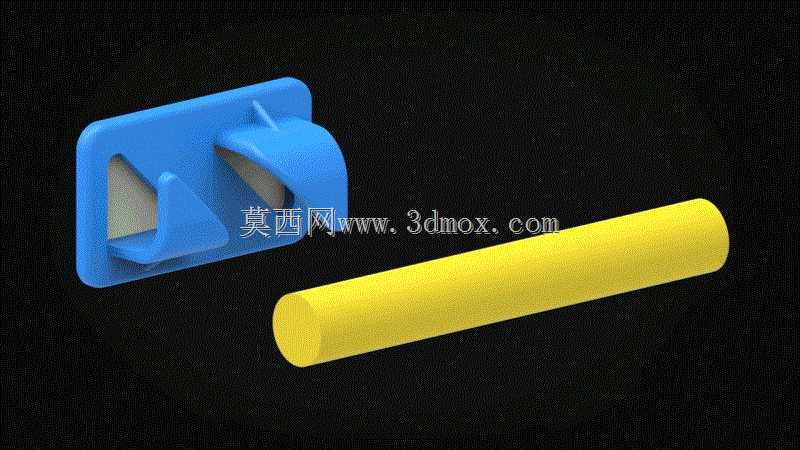

日常做设备布线、机柜理线、小型机电产品内部走线的时候，经常会遇到线缆排布杂乱、长期晃动磨损外皮的问题，这类卡扣式电缆支架就是针对这类场景设计的固定构件，既可以适配扁平排线的固定需求，也能卡装圆形线缆，覆盖多数低压布线场景的固定需求。从结构设计来看，支架主体采用带加强筋的壁挂式基座，基座背面预留平整安装面，可通过粘接、螺丝锁附两种方式固定在机柜内壁、设备壳体、墙面等安装基面上，基座正面设置两个不同构型的卡位：一个是带三角加强支撑的开放式卡槽，用来卡装扁平形态的排线，卡槽入口做了微收的倒扣结构，卡入后能防止线缆受拉扯脱出；另一个是半包围式的圆弧卡扣，圆弧内径匹配常规小直径圆形电缆的外径，卡扣边缘做了圆角过渡，避免卡装时割伤线缆外绝缘层。设计阶段特意考虑了注塑生产的工艺性，所有竖直面都预留了合理的拔模斜度，加强筋的厚度比基座壁厚薄30%左右，避免注塑成型时出现表面缩痕，同时也能在减少用料的前提下保证结构强度，卡装圆形线缆的卡扣部位做了局部加厚，反复拆装线缆也不容易出现断裂失效的问题。安装边界上，基座整体轮廓尺寸紧凑，不会占用过多布线空间，安装时只需要保证基座安装面与线缆走向垂直，就能让线缆卡入后保持顺直的排布状态，不会出现过度弯折导致的线芯损伤。实际使用中，这类支架可以根据布线密度灵活排布点位，单一支架就能同时固定一根扁平排线和一根圆形电缆，也可以单独使用其中一个卡位，适配不同的布线需求，卡扣的卡持力经过结构校核，既能保证线缆受常规外力拉扯时不会移位，也不会因为卡持力过大压伤线缆内部的线芯，适合用在通讯机柜内部走线、小型自动化设备布线、家装明线理线等多种场景，替换传统的扎带固定方式，后期维护拆装线缆也更方便，不需要剪断扎带重新捆扎，只需要把线缆从卡扣中取出即可操作，维护效率更高。
