带台阶结构锥形三脚支撑连接件

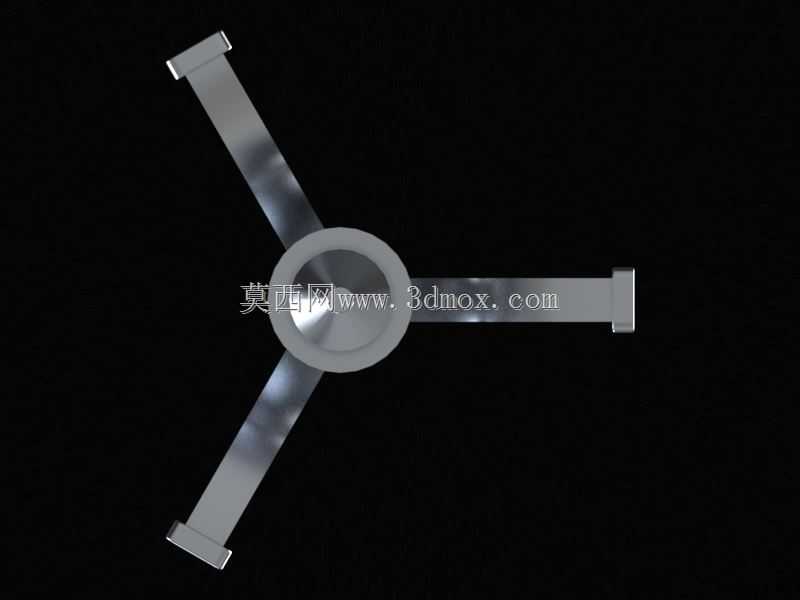

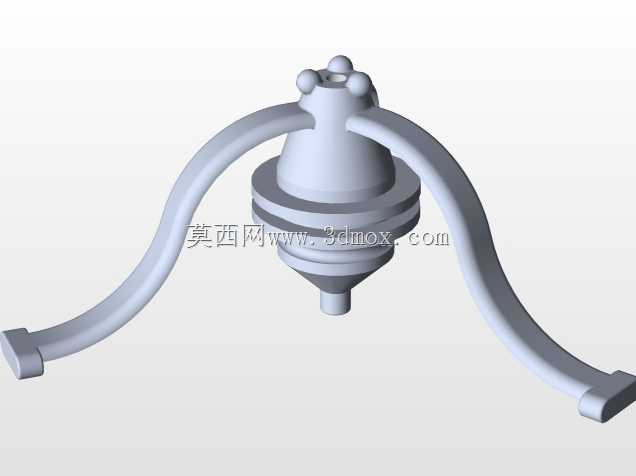

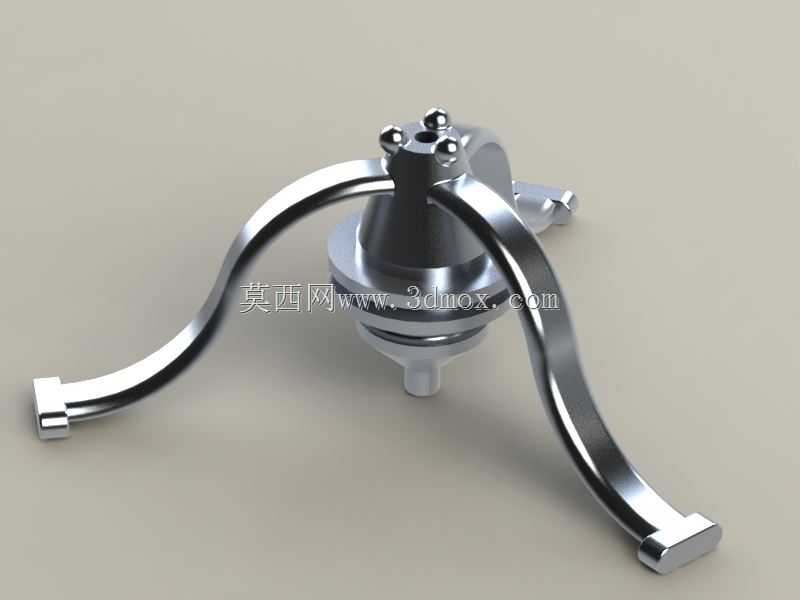

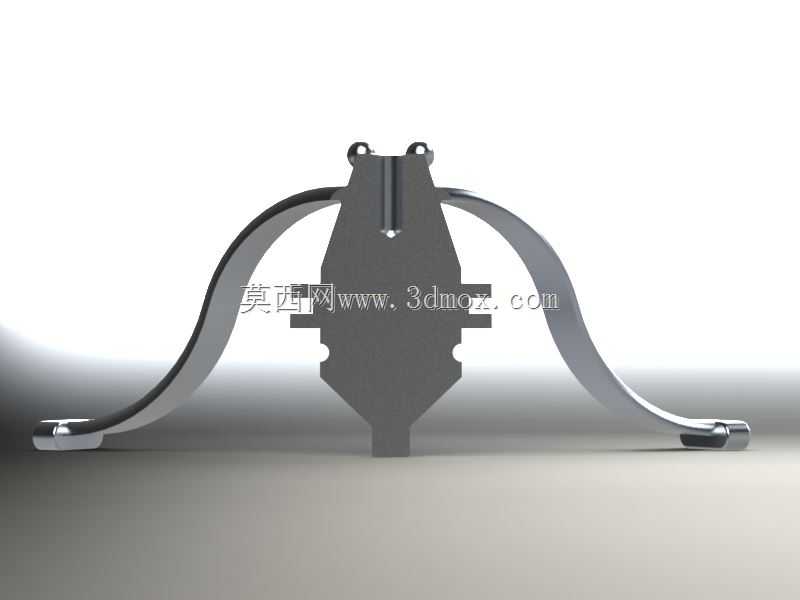

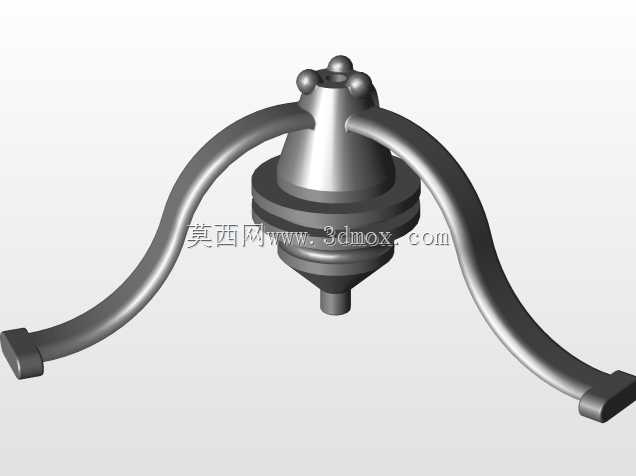

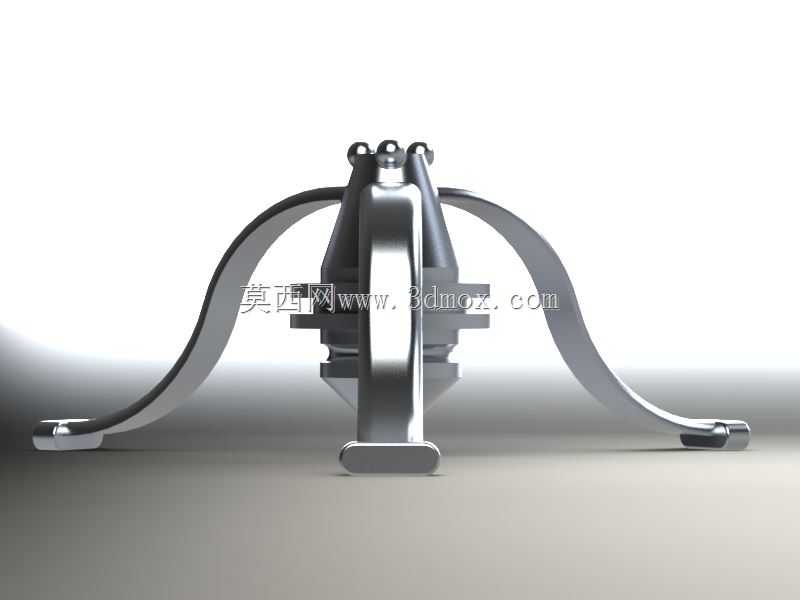

这款锥形三脚支撑构件，常被应用在需要多点稳定支撑、同时对安装空间有紧凑要求的工装夹具、小型检测设备台面支撑场景中，也可作为精密仪器底部的可调支撑过渡件使用。三个支脚沿中心锥体周向均匀120°分布，这种布局能在最小的支撑投影面积下获得最优的抗倾覆稳定性，相比四脚支撑不会出现因接触面平面度误差导致的虚脚问题，适配表面存在轻微起伏的安装基面。支脚末端做了平直的贴合端面，端面预留了小型安装定位槽，安装时可通过压块或者紧定螺钉直接固定在基座平面上，不需要额外加工复杂的配合槽位，降低基座加工成本。中心锥体部分做了台阶式轴段设计，上部的小直径轴段用来和被支撑件的安装孔配合，配合段长度根据被支撑件的底板厚度做了适配，避免出现配合过长导致装配卡顿、过短导致连接刚性不足的问题；下部的锥体过渡段做了大圆角顺滑过渡，能分散支脚传递来的载荷，避免应力集中在支脚和中心体的连接根部，长期承受交变载荷时也不容易出现根部断裂的问题。支脚采用弧形弯曲的流线型结构，不是直杆式外伸设计，这种弯曲结构一方面能让支脚在相同外伸长度下拥有更好的弹性形变空间，当被支撑件存在轻微振动时，弧形支脚可以吸收部分微幅振动，减少振动传递到安装基面；另一方面弧形结构的抗弯截面模量经过优化，在相同材料用量下比直杆支脚的抗弯折能力提升近三成，兼顾轻量化和结构强度。安装边界上，三个支脚外端点形成的支撑圆直径控制在常规小型支撑件的适配范围内，中心锥体的总高度适配多数10-20mm厚度的设备底板安装需求，支脚的弯曲弧度避开了中心锥体下部的连接空间，安装时底部的外接管路或者接线可以从三个支脚之间的空隙穿出，不会和支脚产生干涉。设计过程中优先考虑了装配的便利性，整个构件没有复杂的倒扣结构，不管是金属切削加工还是精密铸造都能顺利成型，后续做表面抛光处理后也不会出现积液藏污的死角，适配洁净车间内的设备使用场景。支脚和中心体的连接位置做了加厚处理，过渡圆角半径经过载荷验算，满载荷工况下连接位置的最大应力远低于常用金属材料的许用应力值，不需要额外做加强筋结构就能满足长期使用的强度要求。
