可夹持管道与异形工件的精密手动虎钳结构

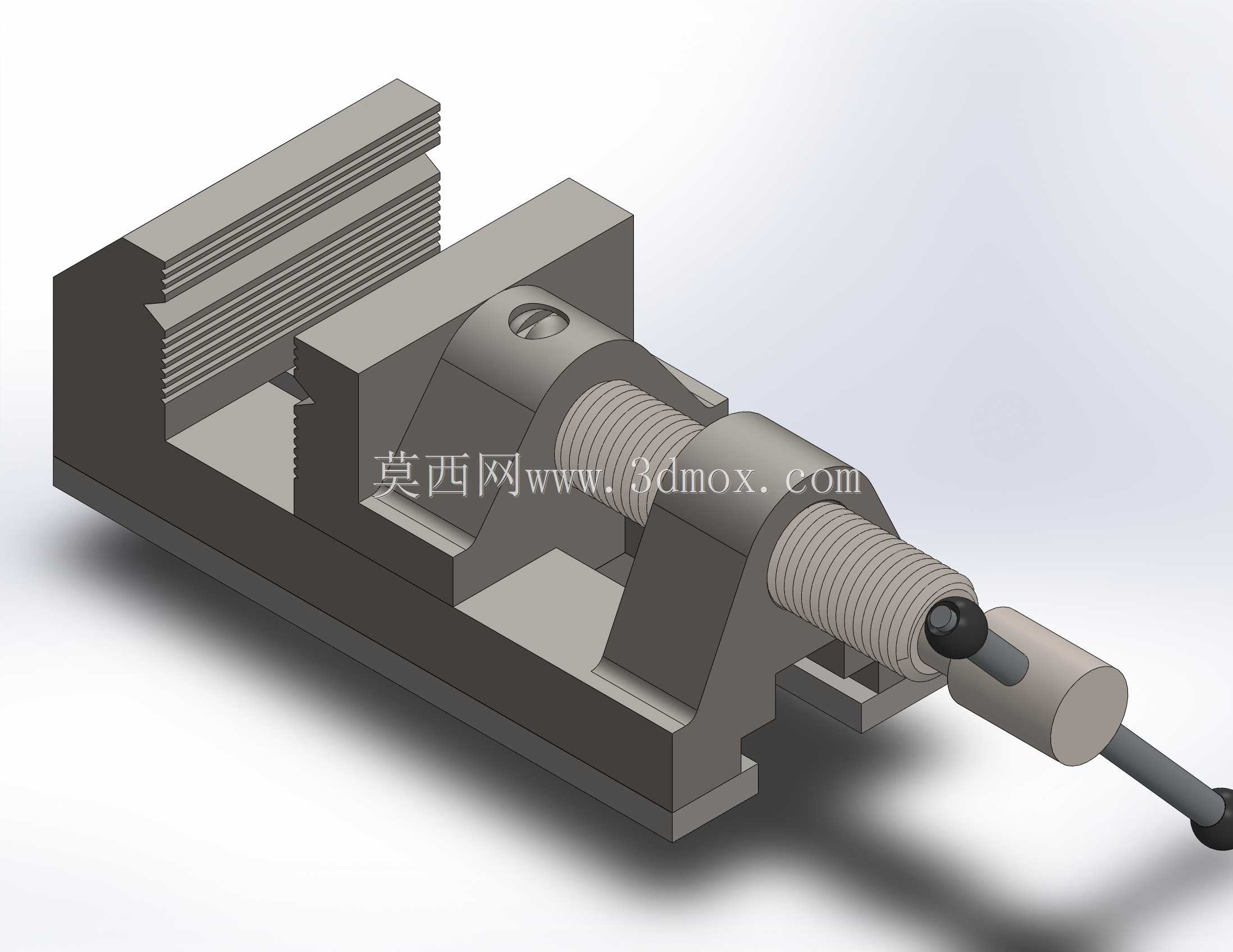

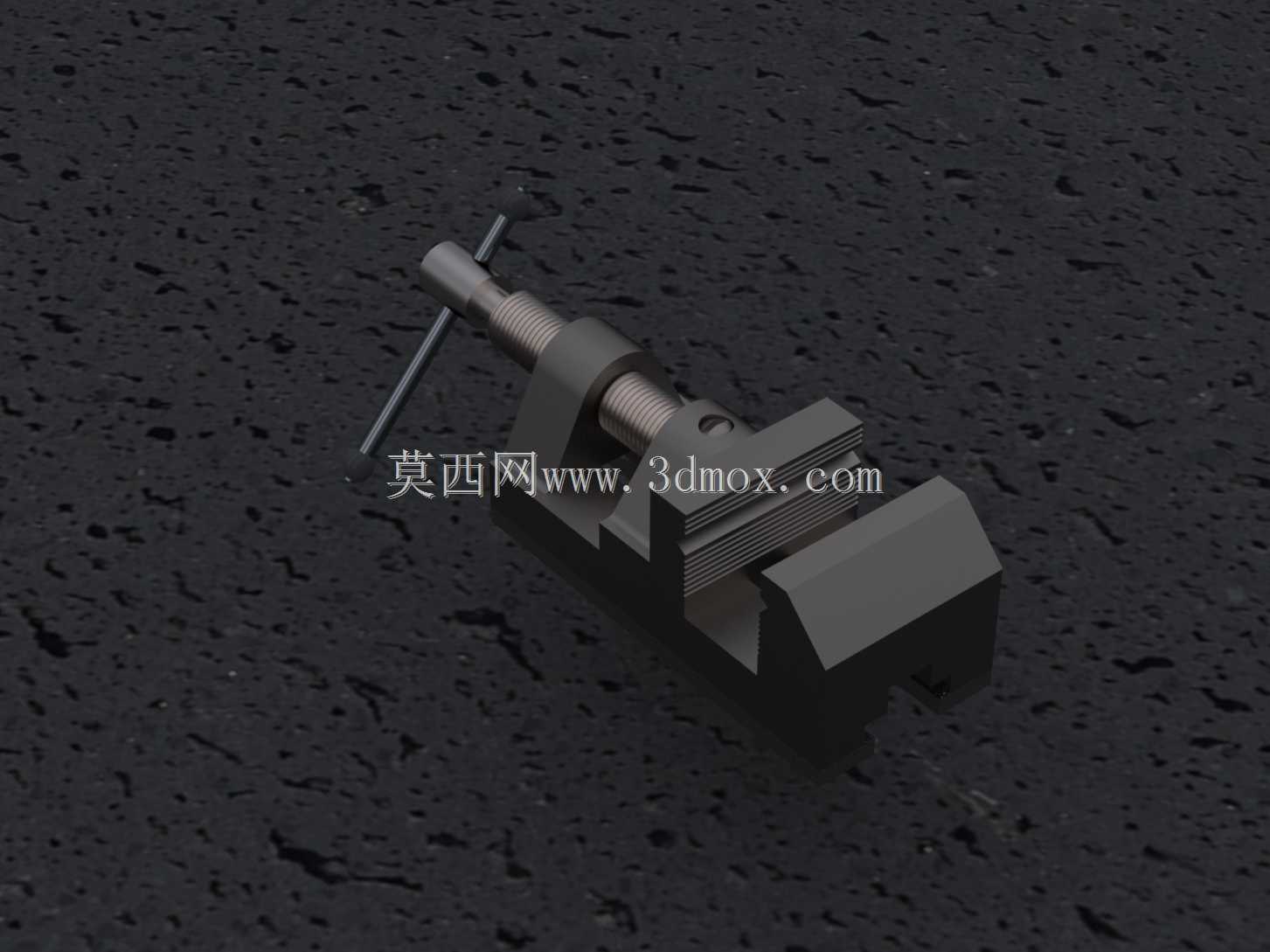

这款手动夹持工具的设计核心，是兼顾常规块状工件与小直径圆管类零件的装夹需求，打破传统平口钳仅能适配规整方形工件的使用局限。固定钳身的夹持面做了分段式结构处理，靠近钳口根部的区域加工有细密的横向齿纹，用于装夹硬度较高的金属块料，齿纹深度控制在0.3mm左右，既可以提供足够的夹持摩擦力避免工件打滑，又不会在工件表面留下过深的压痕，影响后续精加工的表面质量；钳口前端则加工有V型定位槽，槽面做了圆弧过渡处理，专门用于夹持直径在6mm-20mm区间的金属管道、圆棒类零件，装夹时圆管轴线可自动与钳身进给方向保持垂直，无需额外找正，能大幅降低钳工划线、钻孔工序的辅助作业时间。

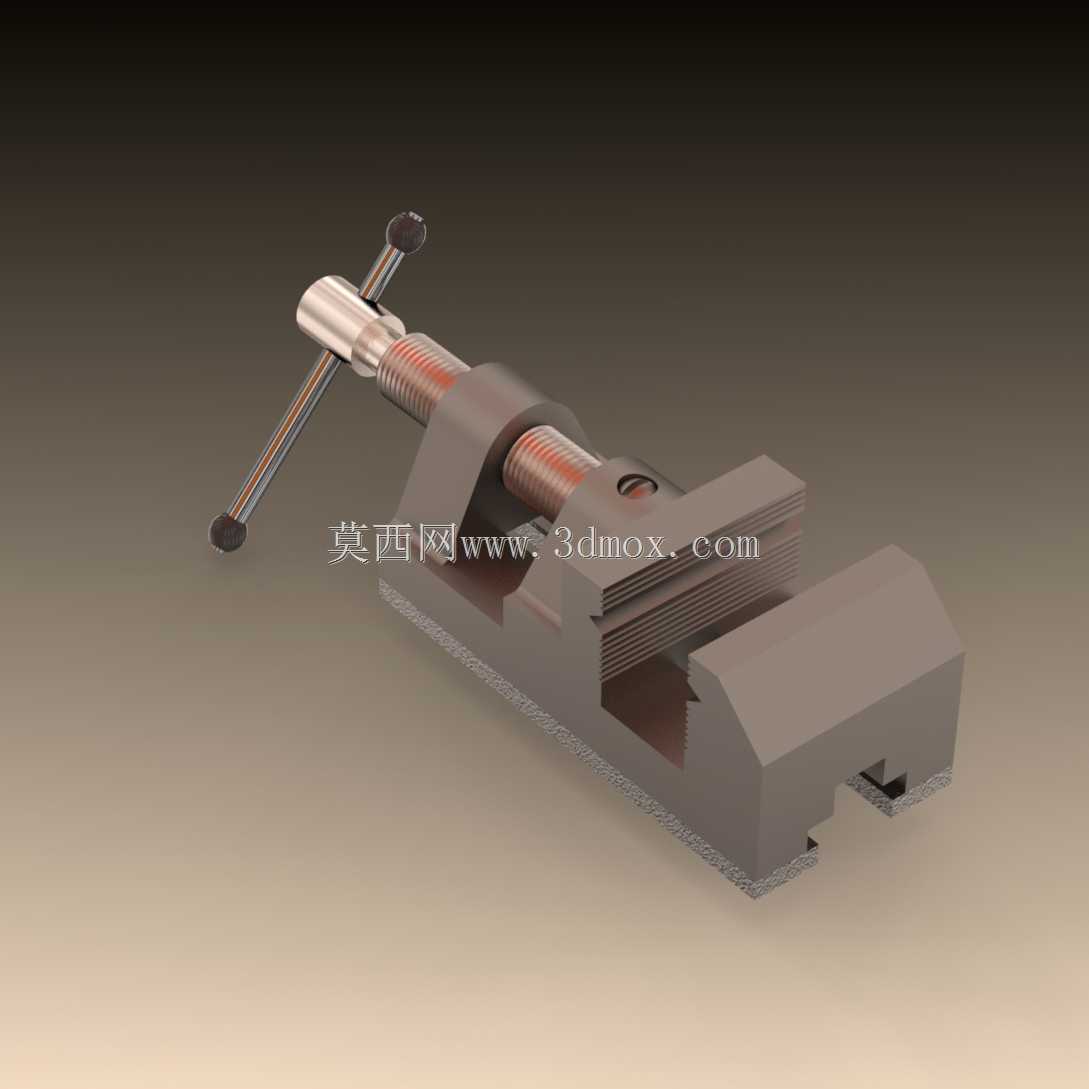

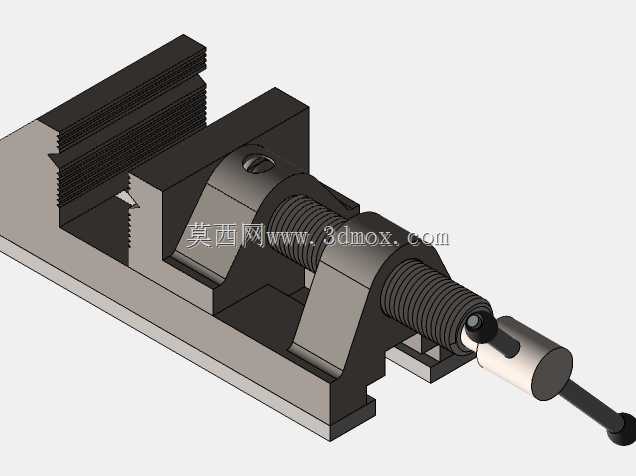

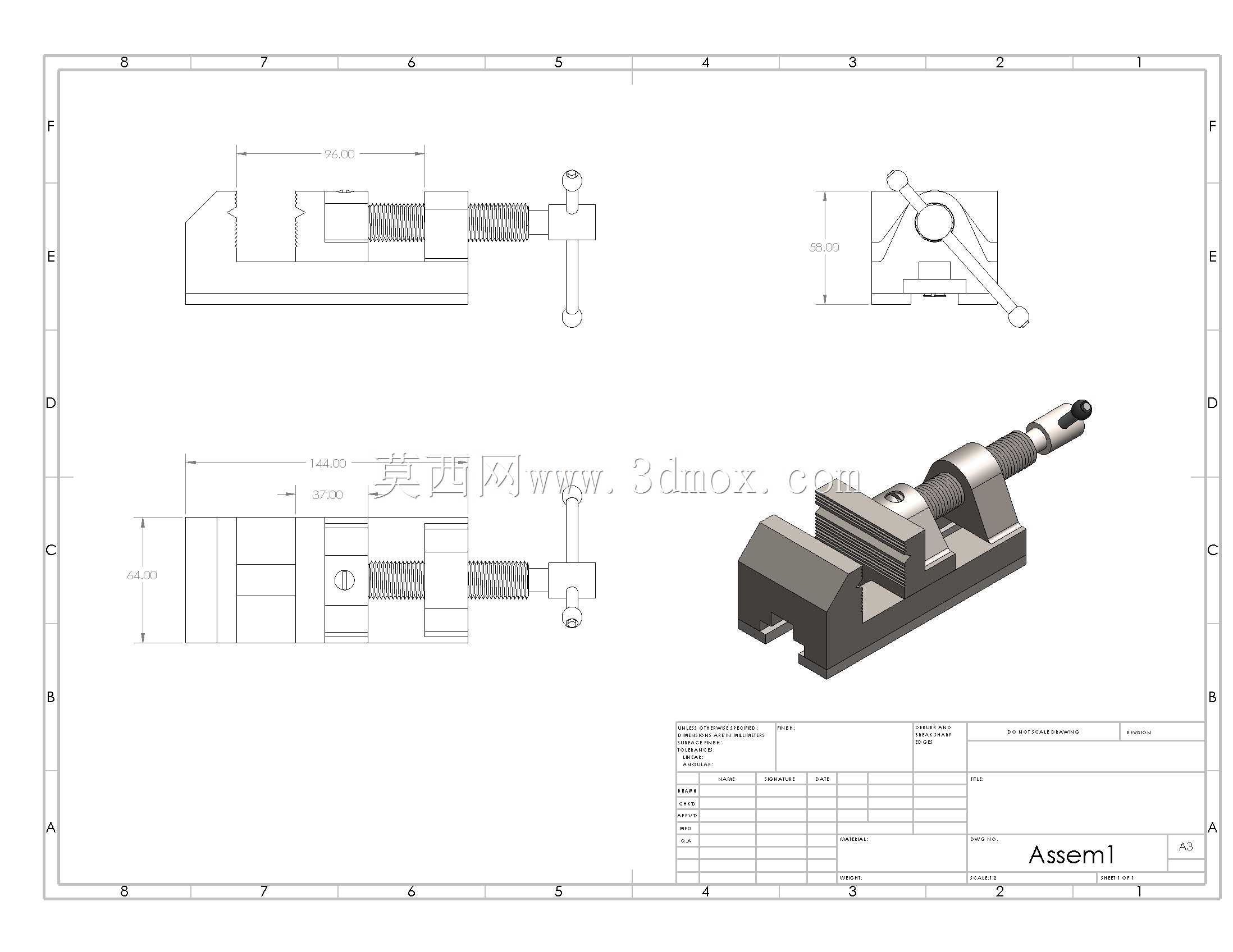

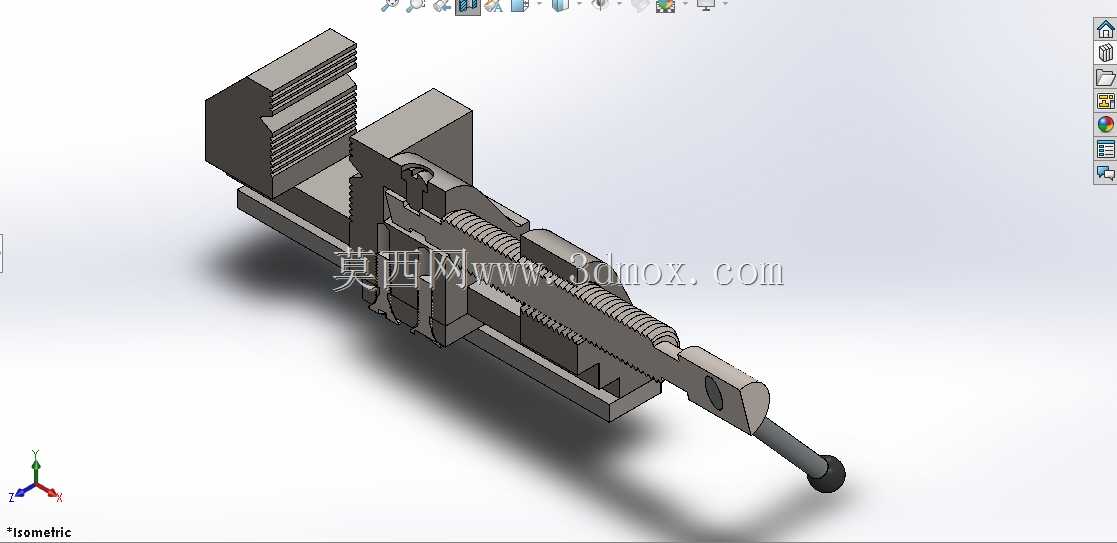

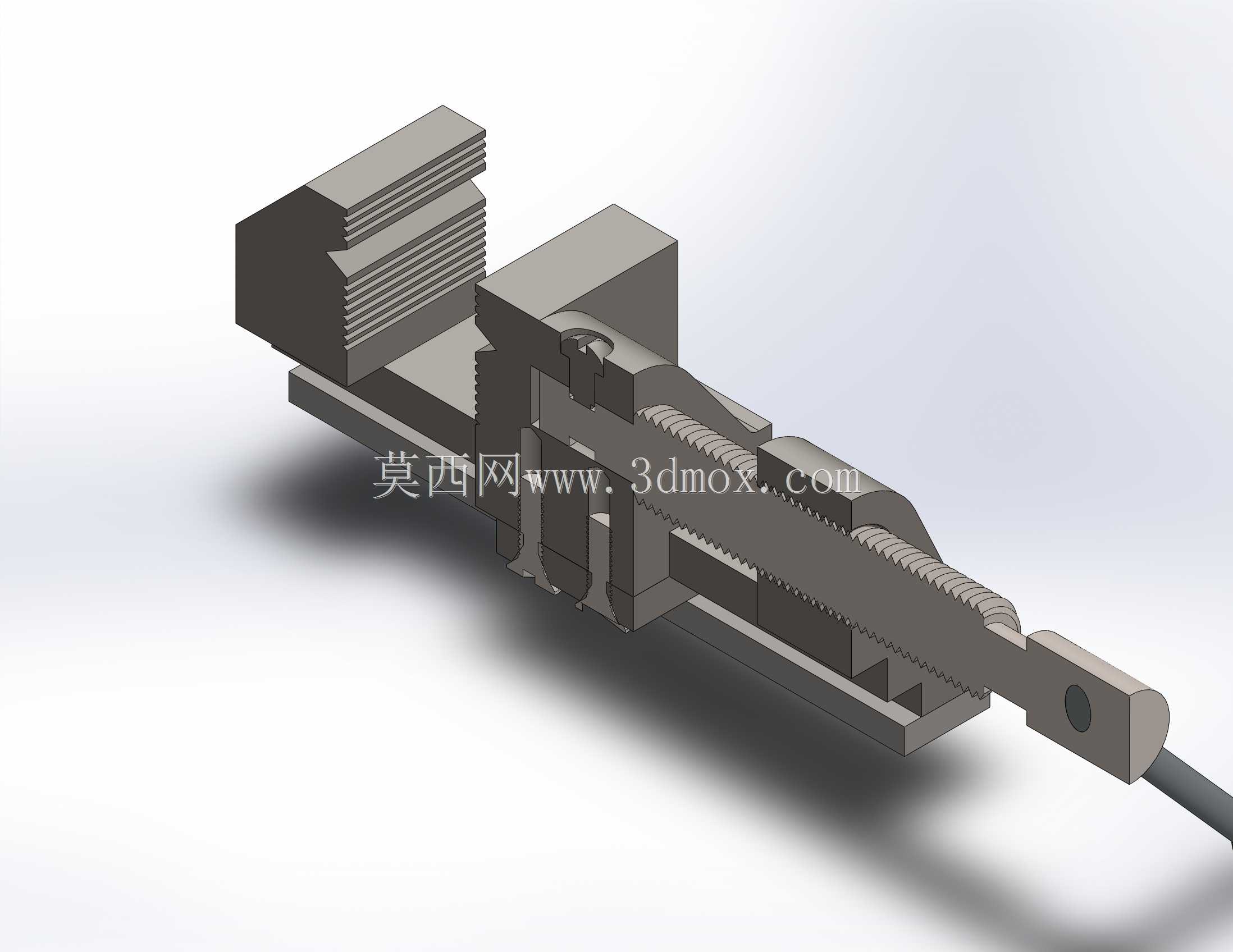

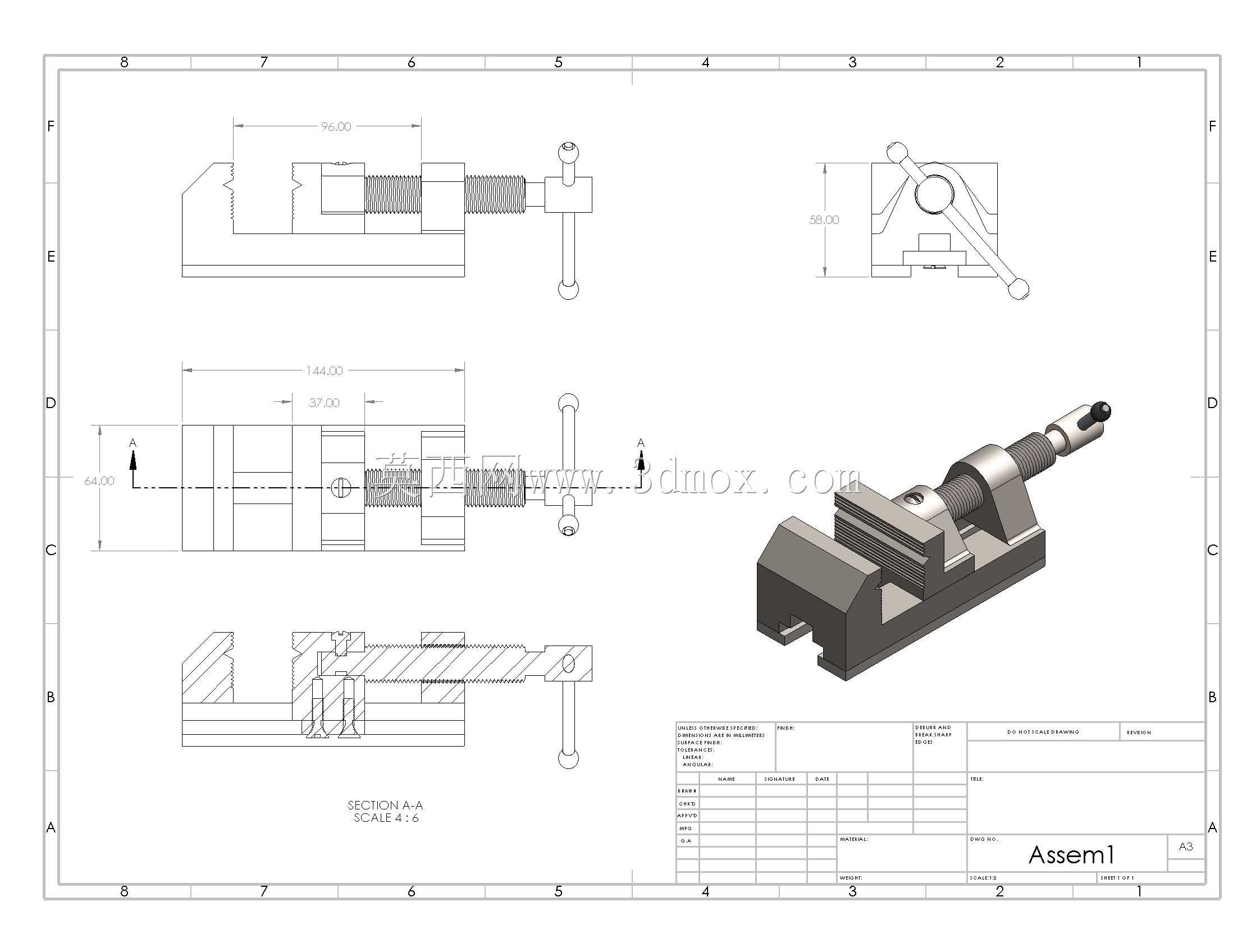

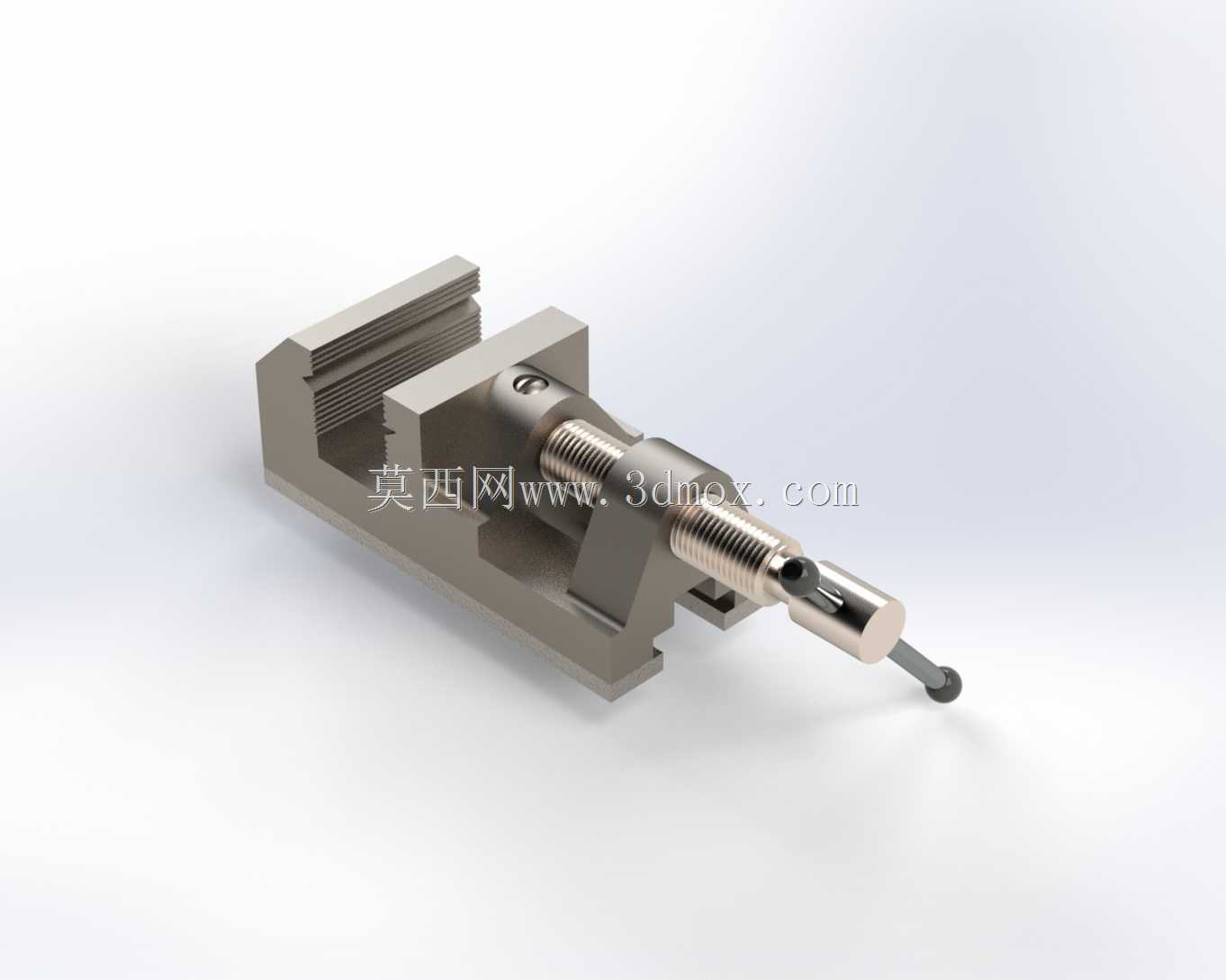

从结构设计逻辑来看，整体采用了开放式的C型钳身布局，活动钳块通过梯形丝杠驱动进给，丝杠螺距设置为2mm，单手转动手柄即可实现平稳进给，夹持力可通过手柄转动的圈数灵活控制，针对薄壁塑料管道、薄铜片这类易变形工件，可通过控制进给量避免夹伤工件，针对钢件、铸铁件等硬质工件，则可施加更大的锁紧力保证装夹稳定性。丝杠与活动钳块的连接位置设置了推力球轴承，长时间反复松紧操作也不会出现卡滞、磨损过快的问题，钳身底部的安装基面做了平面度磨销处理，可直接固定在钻床工作台、钳工台的T型槽上，安装时仅需通过两个M10的螺栓即可完成锁紧，整体安装边界尺寸控制在150mm长度、60mm宽度范围内，不会占用过多工作台操作空间，适配多数小型机加工工位、维修工位的安装条件。

在实际应用场景中，这类夹具除了常规的钳工划线、零件修配、钻孔攻丝作业外，还可用于小批量管道零件的端头倒角、焊接定位作业，V型槽的定位精度可控制在0.05mm以内，装夹后管道的径向跳动量极小，能满足小型管路接头装配、传感器安装座焊接等精度要求较高的作业需求。钳身整体采用45号钢整体铣削成型，关键受力位置做了调质处理，硬度达到HB220-250，长期承受夹紧力也不会出现钳身变形、钳口错位的问题，活动钳块与钳身导轨的配合面做了间隙适配调整，进给过程中无明显旷量，夹紧后工件不会出现偏移，可有效保障加工过程中的尺寸稳定性。不同于重型机用虎钳的大体积设计，这款夹具整体重量控制在1.2kg左右，除了固定在工作台使用外，也可临时手持配合现场维修作业，针对设备维保过程中遇到的小型管路拆卸、零件修配场景，可快速完成工件装夹，无需依赖大型台钳设备，适配多场景的灵活装夹需求。
