卫生级快装式手动球阀结构设计

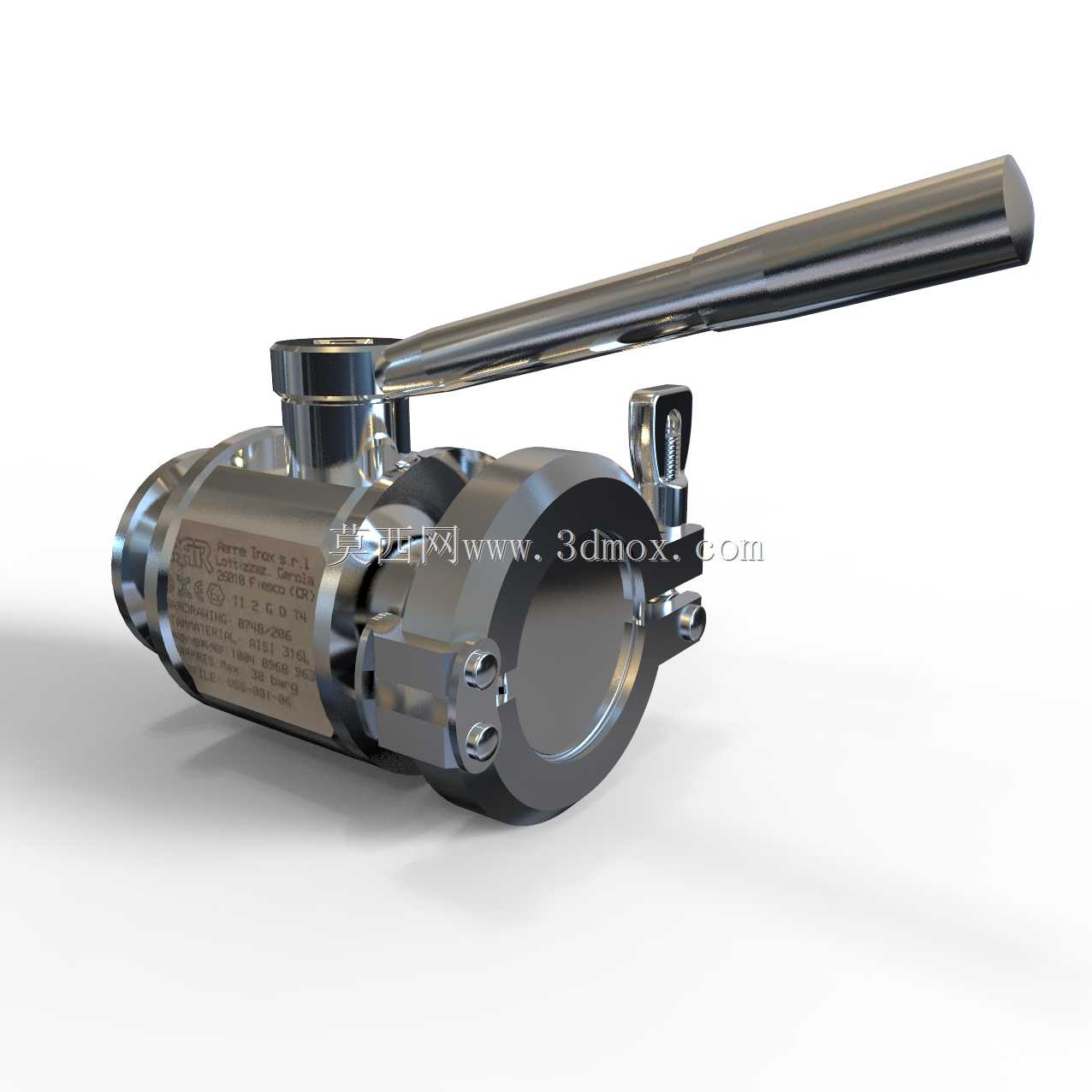

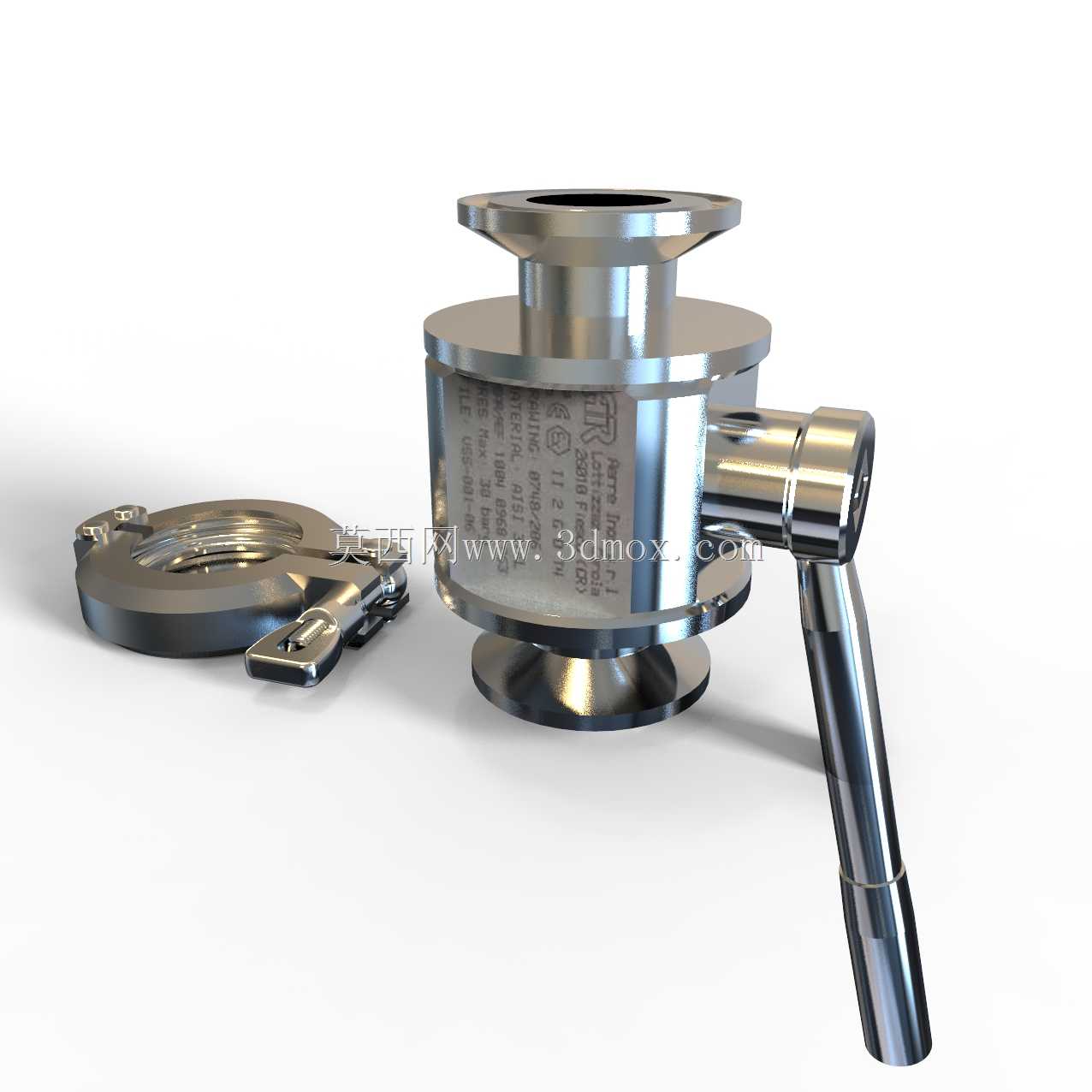

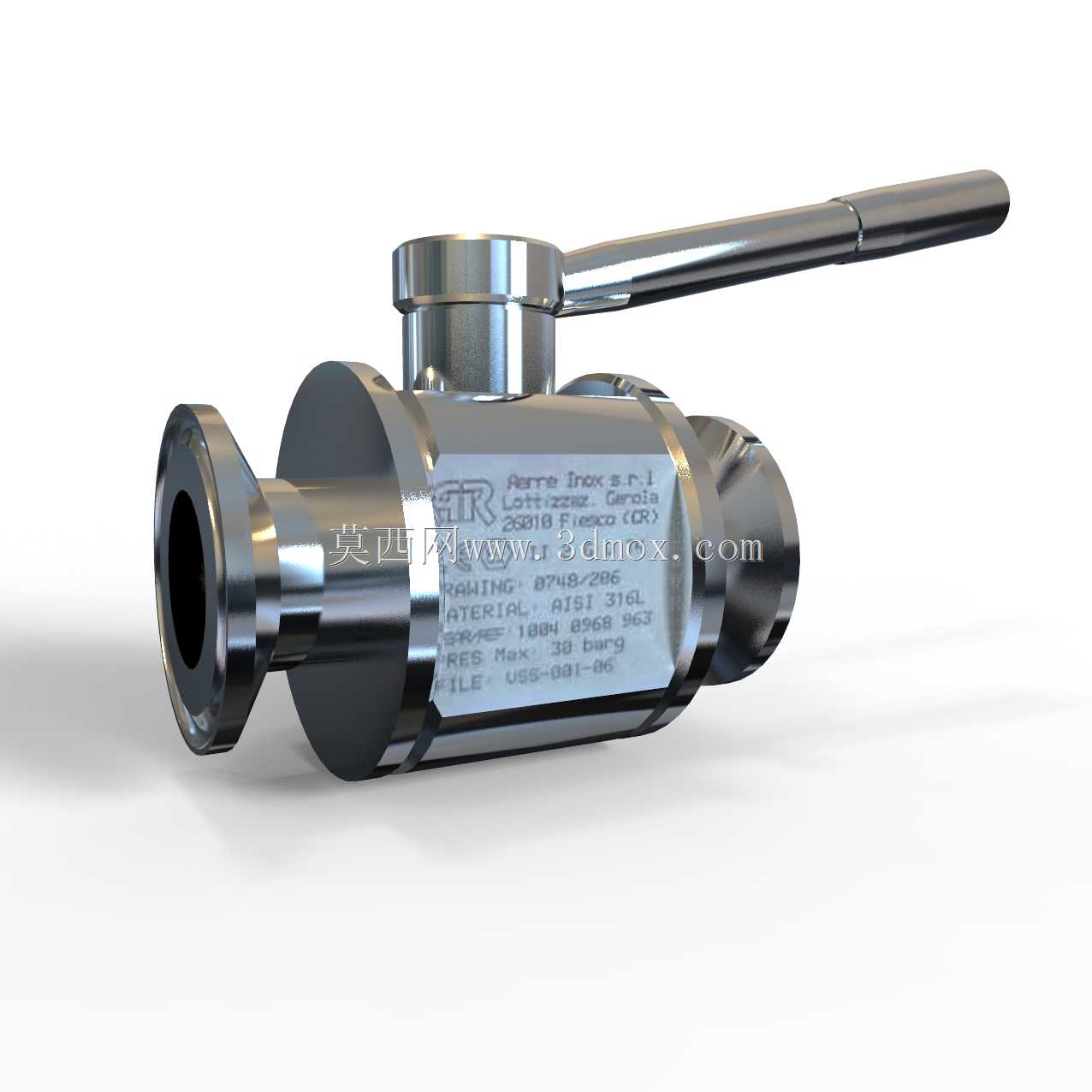

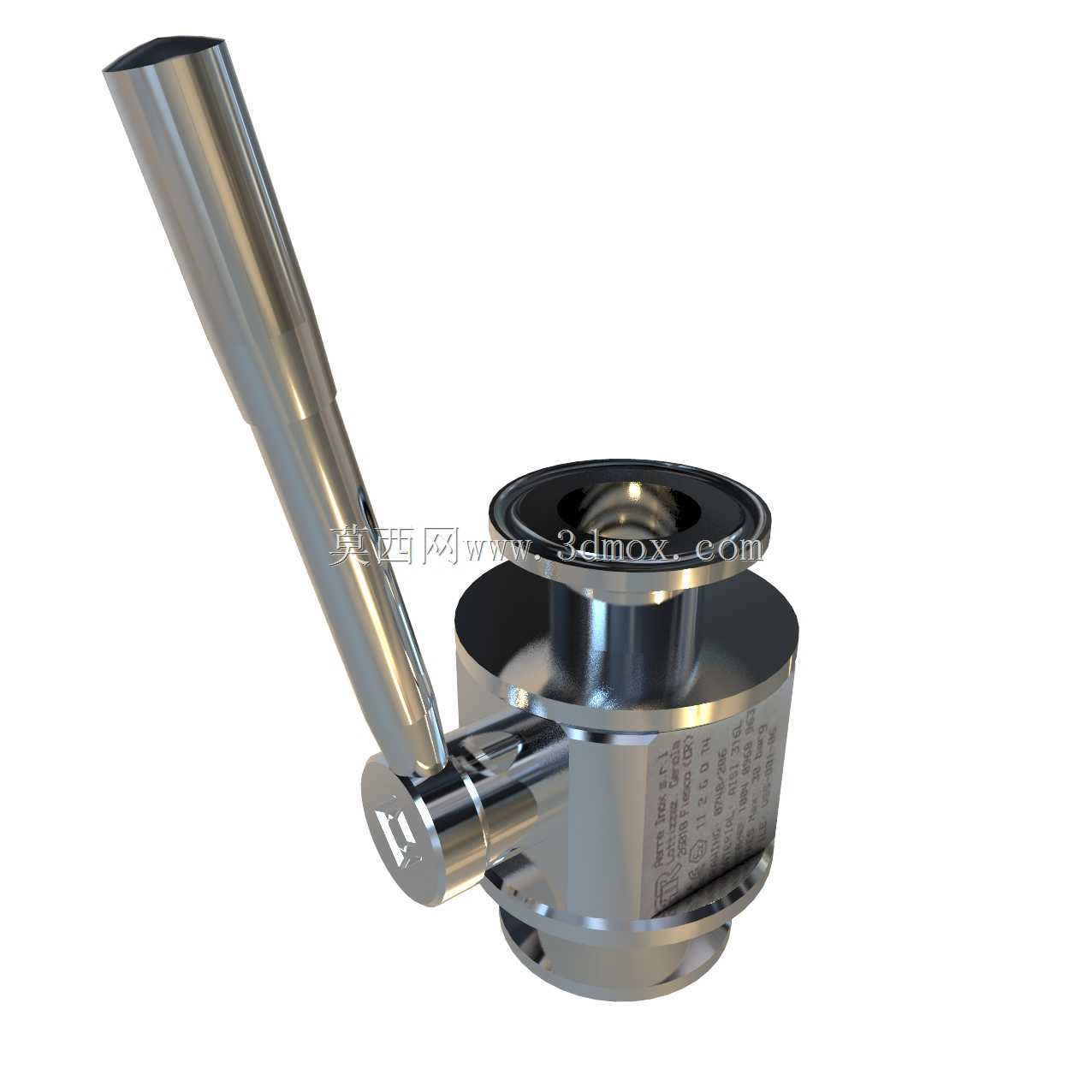

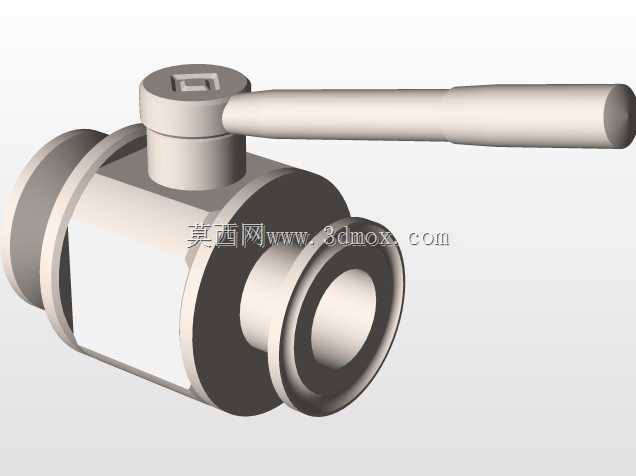

这款手动球阀针对洁净流体管路工况设计，主体采用AISI 316L不锈钢材质加工，适配食品加工、生物医药、精细日化等对管路洁净度有严格要求的生产场景，可在10巴额定工作压力下实现管路介质的通断控制。从结构设计逻辑来看，阀体采用无卫生死角的流线型内腔结构，内壁抛光处理后不存在介质滞留的凹槽或缝隙，能够满足CIP原位清洗、SIP蒸汽灭菌的工艺要求，避免介质残留滋生微生物，符合卫生级管路的设计规范。连接端采用标准快装卡盘结构，安装时无需焊接或螺纹旋合，只需匹配对应规格的卫生级卡箍即可完成固定，大幅缩短管路拆装维护的时间，也便于生产批次切换时的管路拆解清洗作业。操作端采用加长杠杆式手柄，手柄表面做防滑抛光处理，操作人员佩戴洁净手套也能稳定施力，90度旋转即可实现阀门的全开与全关，手柄的限位结构可准确反馈阀门通断状态，避免操作不到位导致的介质泄漏或通断异常。从安装边界来看，该阀门公称通径为DN25，整体轴向尺寸紧凑，阀体两端快装卡盘的同轴度公差控制在较高精度范围内，安装后不会出现管路偏心错位的问题，可适配同规格的卫生级不锈钢管路、软管接头等组件，既可以水平安装在直管段中，也可以根据管路布局垂直安装，操作手柄的旋转范围内无结构干涉，预留足够的操作空间即可完成日常启闭操作。密封结构采用符合卫生要求的弹性密封件，密封面与阀体结合处无外露缝隙，在额定工作压力下可实现双向密封，不会出现介质内漏或外漏的问题，密封件的耐温范围覆盖常规生产及灭菌工况的温度区间，长期使用不会出现材质老化硬化导致的密封失效问题。在三维建模过程中，所有配合面的公差都按照卫生级阀门的行业标准设定，快装卡盘的密封槽尺寸、手柄与阀杆的配合间隙、球体与密封座的配合精度都经过反复校核，既保证各活动部件动作顺畅无卡滞，也能满足长期频繁操作的结构强度要求，阀杆部位采用防吹出结构设计，即使在管路压力波动的情况下，阀杆也不会被介质压力顶出造成安全隐患。
