多法兰连通式工业阀室腔体结构

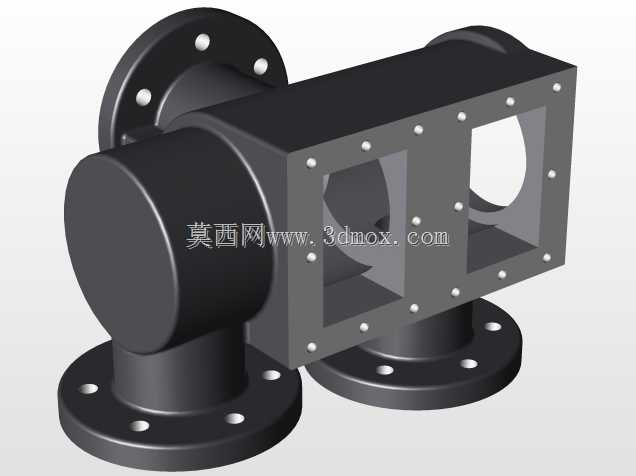

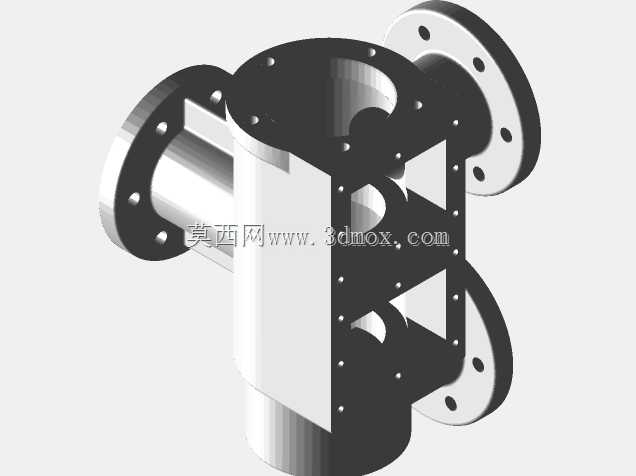

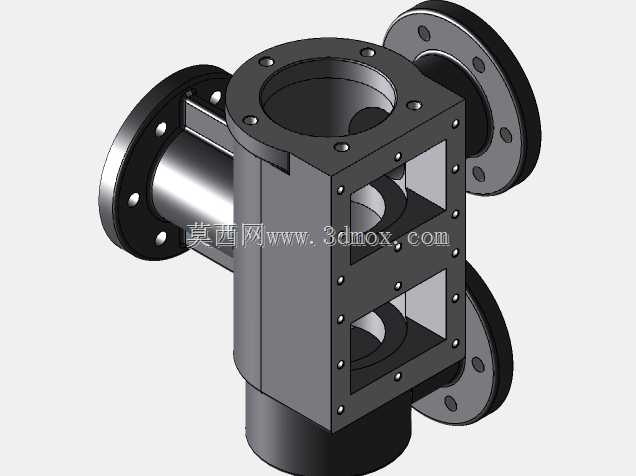

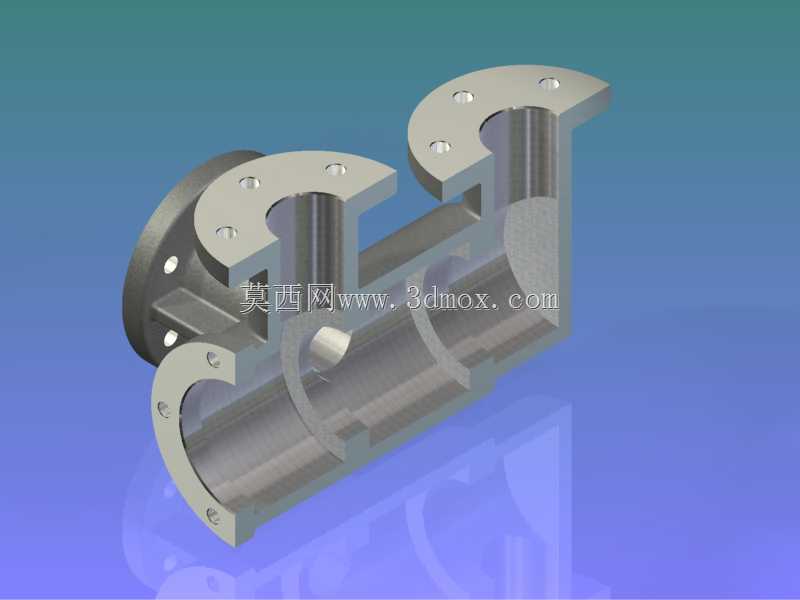

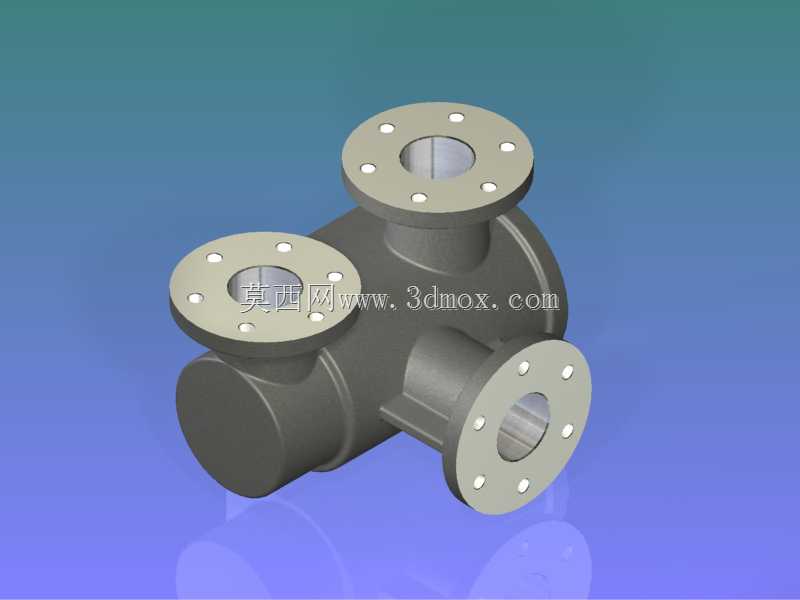

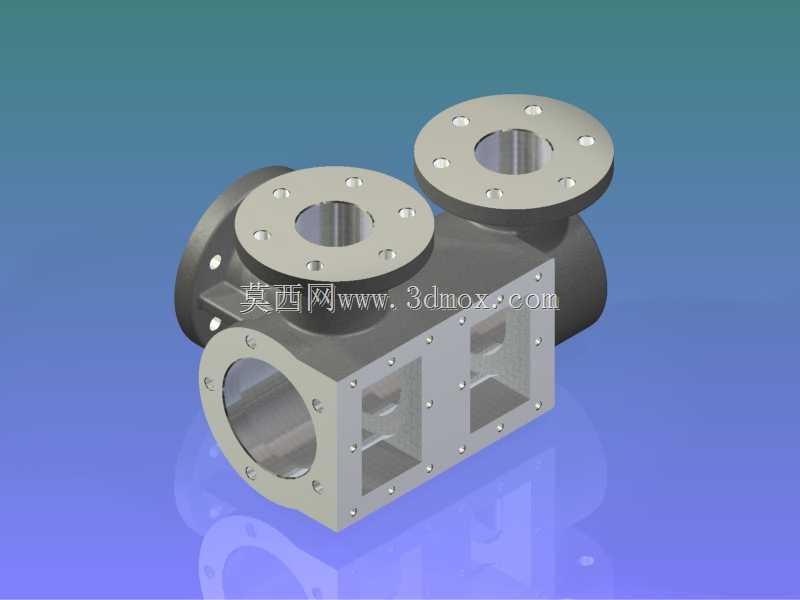

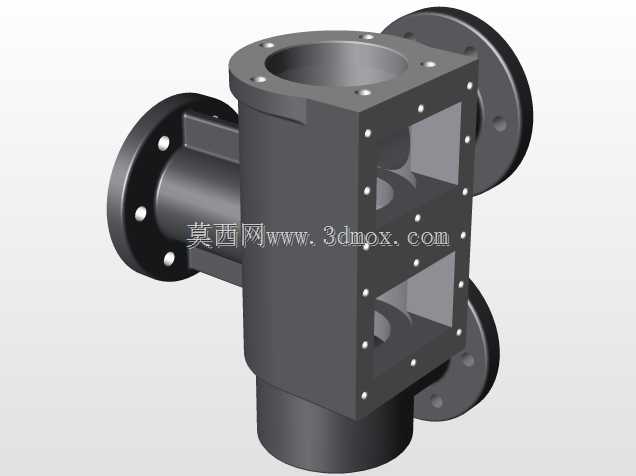

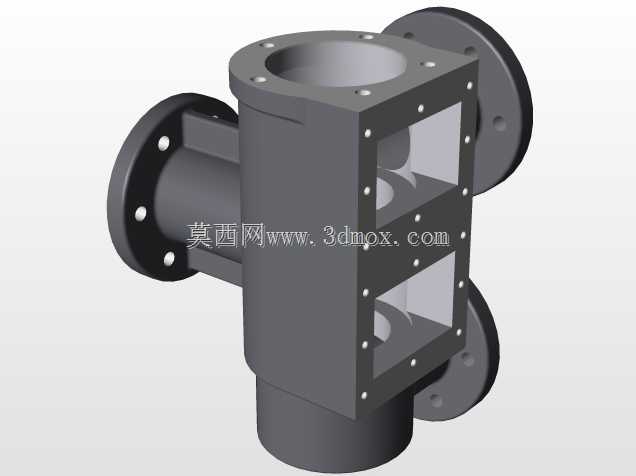

这款阀室腔体是工业流体管路系统中的核心承压连接件，主要应用在石油化工、市政给排水、热力输送等需要多管路汇通、介质流向切换的管段节点，承担着连通上游来流管、下游输出管、旁路控制管以及阀门执行机构安装基座的多重作用，是整套阀组实现介质通断、流量调节功能的基础承载结构。从结构设计来看，整个腔体采用一体化铸造成型后做二次机加工的工艺路线，主体为近似矩形的承压箱式结构，三个带螺栓孔的法兰接口分别布置在腔体顶部两个不同轴位、侧部横向位置，每个法兰端面都预留了标准规格的螺栓沉孔与密封面定位台阶，安装时可直接与对应通径的管道法兰、阀门端面对接，无需额外做转接适配。设计阶段优先考虑了承压状态下的应力分布，腔体侧壁做了不等厚过渡处理，在法兰与腔体连接的根部增设了圆弧加强筋，避免介质升压过程中应力集中导致的焊缝或基体开裂问题，侧部预留的方形安装面是用来固定阀板导向组件、密封压盖以及执行机构连接支架的，安装面的螺孔位置度公差控制在0.1mm以内，保证后续阀杆运动过程中不会出现卡滞、偏磨的情况。实际选型安装时需要注意，这款阀室的横向法兰通径大于顶部两个法兰的通径，适配主管道通径更大、顶部接控制支路或者仪表监测支路的管路布局，安装边界需要预留出侧部方形端盖的拆装空间，以及顶部法兰上方的阀门执行机构安装操作空间，避免现场布管后出现检修空间不足的问题。腔体内部流道做了圆弧过渡处理，没有直角突变结构，能有效减少介质流经时的压损，同时避免介质中的固体杂质在腔体内死角沉积，长期运行也不容易出现流道堵塞的问题。在做三维建模还原的时候，重点要核对每个法兰的螺栓孔分度圆直径、密封面凸台高度、侧部安装面的螺孔排布尺寸，这些尺寸直接决定了后续现场安装能不能顺利对接，另外腔体壁厚的过渡区域要做连续曲面处理，和实际铸造工艺的拔模斜度保持一致，避免建模出来的结构和实际加工工艺脱节，无法直接用于生产指导。
