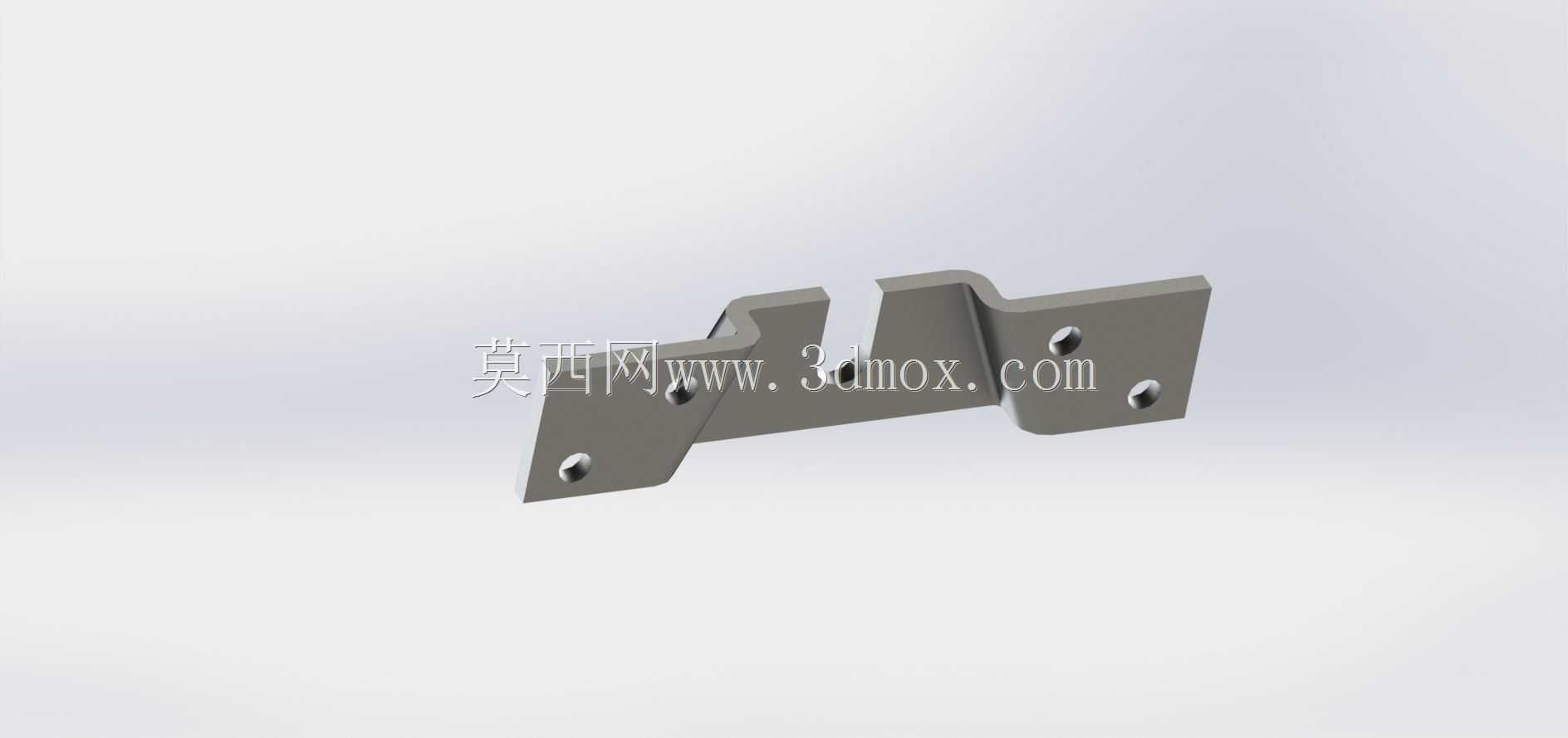

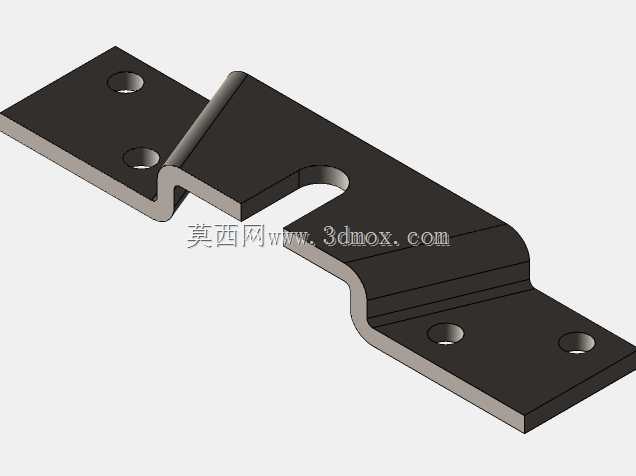

推拉滑动门滚轮安装固定钣金支架

日常民用推拉门、商用平移隔断门、工业设备防护滑移门的运行顺畅度，很大程度上取决于滚轮组件的安装基准稳定性，这款固定支架正是为承载滚轮组件、衔接门体与滚轮副设计的核心连接构件。从结构设计来看，整体采用钣金折弯成型工艺，没有冗余的铸造或机加工结构，适配批量冲压生产的成本控制需求，折弯处的圆角过渡充分考虑了钣金冲压的工艺可行性，避免折弯开裂的同时，也消除了安装过程中的锐边划伤风险。支架上的安装孔位做了差异化排布，部分孔位适配滚轮轴的穿装固定，其余孔位对应门体侧的预装螺丝位，孔位间距经过公差匹配，既保证安装时的对位容错空间，又能在滚轮承载门扇重量时避免应力集中在单一孔位，长期使用不会出现孔位撕裂、支架变形的问题。在实际安装场景中，这款支架的安装边界需要匹配门扇侧边的型材腔体尺寸，折弯形成的卡槽结构可以直接卡入门扇型材的预设卡位，不需要额外做定位治具辅助安装，现场装配时只需要先将滚轮组件通过轴孔固定在支架上，再将整体卡入门扇安装位，拧紧紧固件即可完成滚轮副的预装，大幅降低现场安装的工时消耗。不同于普通平板式固定片，这款支架的折弯造型形成了类似加强筋的结构刚度，在门扇反复推拉的交变载荷下，不会出现平板件常见的翘曲变形，能够始终保持滚轮的运行平面与导轨平行，避免滚轮偏磨、门扇推拉卡顿、运行异响等常见问题。针对不同厚度的门扇型材，支架的折弯高度预留了适配余量，可以搭配不同厚度的调整垫片使用，不需要针对不同门厚单独开模制作支架，能够覆盖多数常规推拉滑移门的安装需求，在门窗装配、设备防护门改造等场景下都能适用。设计过程中也充分考虑了滚轮运行时的受力方向，支架的承载面与滚轮受力方向垂直，将门扇的垂直载荷均匀分散到各个安装孔位对应的型材接触面上，避免局部应力过大导致的型材凹陷、支架脱落问题，长期往复运行下的结构可靠性远高于简易折弯固定件。
