壁挂式工业照明电气接线防护盒

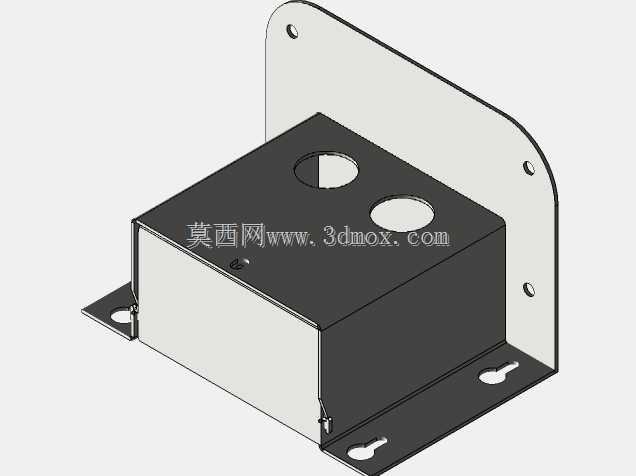

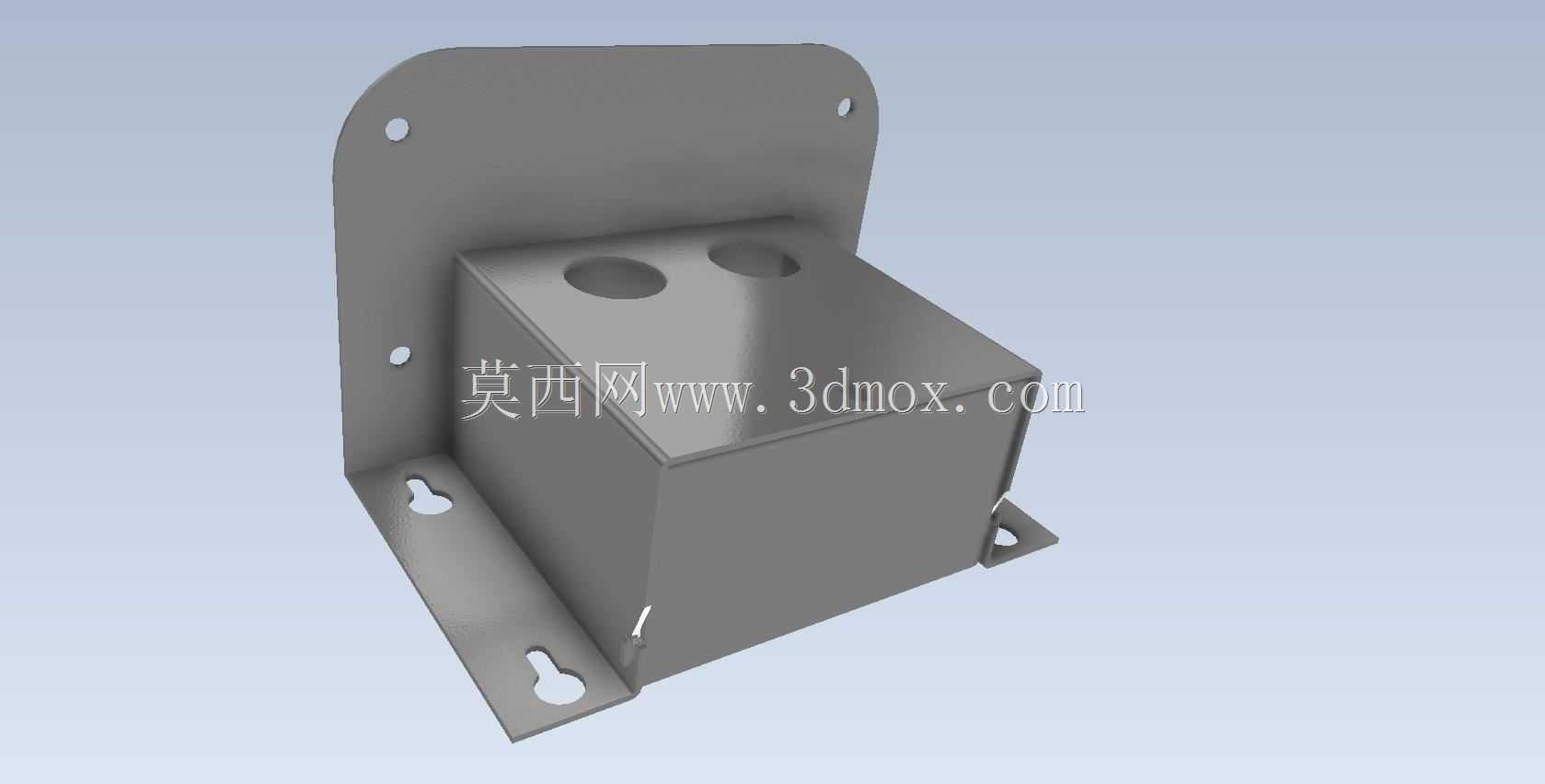

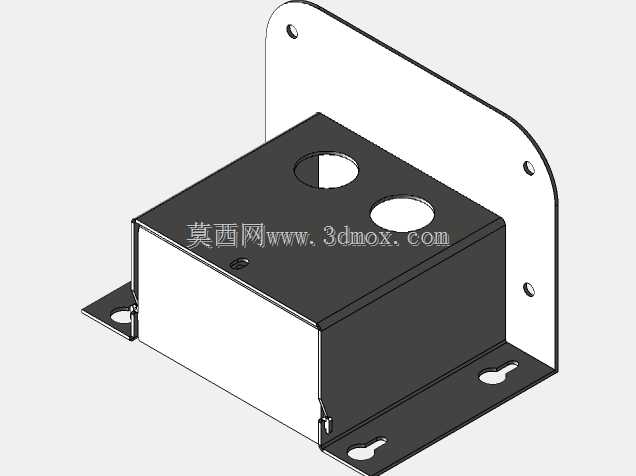

这款壁挂式工业照明电气接线防护盒，主要应用于工业厂房、户外作业场站、仓储物流库区的照明供电线路节点防护场景，用来承载照明回路的线缆接头、分线端子，避免线缆接头裸露在外积尘、受潮、受外力磕碰引发的线路故障。从结构设计来看，主体采用钣金弯折成型的方形腔体，腔体顶部预留两个圆形穿线孔，可直接对接照明灯具的进线端与主供电线缆，线缆穿入后可在腔体内完成端子压接、绝缘包扎，腔体闭合后能完全包覆接头部位，隔绝车间内的切削液飞溅、金属粉尘堆积，也能抵御户外场景下的雨水淋溅。

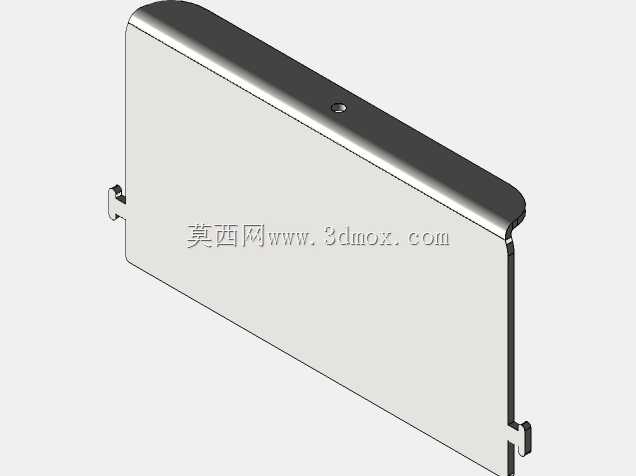

安装结构的设计充分考虑了现场施工的便利性，盒体后侧集成一体式L型安装挂板，挂板上预留两个圆形固定孔，可通过膨胀螺栓直接固定在混凝土墙面、钢结构立柱表面；盒体底部延伸出两个带腰型孔的安装支耳，腰型孔的设计允许安装时存在一定的位置偏差，不需要在安装面精准打孔，降低现场施工的定位难度，同时支耳结构也可配合扎带、卡箍将盒体固定在管径较小的管线支架上，适配多种安装基面。

设计过程中针对钣金加工的工艺性做了充分优化，所有弯折边都预留了合理的折弯半径，避免弯折处出现应力集中导致的板材开裂，盒体各拼接边的公差控制在钣金冲压的常规精度范围内，不需要后续二次打磨修配即可完成拼合。整体结构没有多余的装饰性特征，所有结构特征都服务于功能需求：腔体内部的净空间足够容纳3-4组接线端子同时排布，不会出现线缆挤压导致的绝缘层破损；挂板与盒体采用一体弯折成型，不需要额外焊接连接件，减少加工工序的同时也提升了整体结构强度，长期承受线缆拉扯、环境振动也不会出现连接部位松动。

从安装边界来看，挂板的固定孔间距适配常规工业膨胀螺栓的安装间距，底部支耳的腰型孔长度可覆盖±5mm的安装位置误差，盒体整体突出安装面的距离控制在合理范围，不会占用过多的设备安装空间，也不会影响周边管线的排布。顶部穿线孔的孔径适配常规工业照明线缆的线径，穿线后可配合橡胶护圈、密封接头实现进线部位的密封，进一步提升防护等级，满足多粉尘、潮湿工况下的长期使用需求。
